Stecker für Leiterplatten
abgewinkelt
5-polig
Kod. B
grau

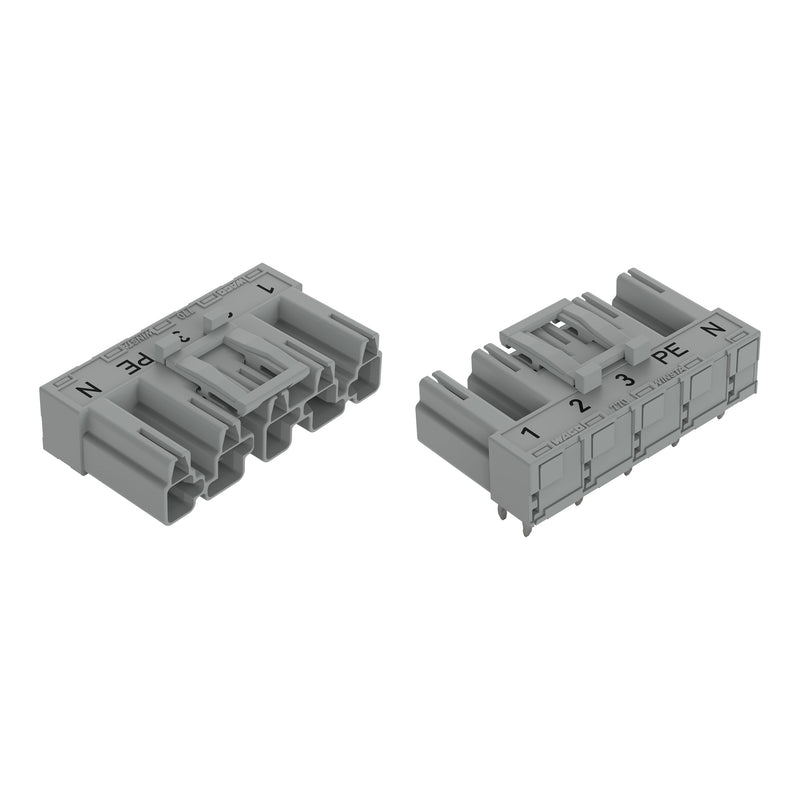

Stiftleiste WINSTA® MIDI 5-polig
Für jede Aufgabe in der Gebäudeinstallation stehen bei WAGO verschiedene Verbindungslösungen zur Verfügung. Zum Beispiel die Stiftleiste
WINSTA® MIDI 5-polig. Unsere außerordentliche Auswahl an Leiterplatten-Steckverbindern mit diversen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passende Lösung für Ihre Anwendung. Für mehr Sicherheit in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Die Kodierung B macht den
WINSTA® MIDI-Leiterplattensteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, der Robotik und im Maschinenbau verwendbar. Der Leiterplattensteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Wählen Sie Qualität und Haltbarkeit mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerungen wie z. B. Beleuchtungen und Jalousien.
flexible und platzsparende Verlegung.
sichere und schnelle Montage.

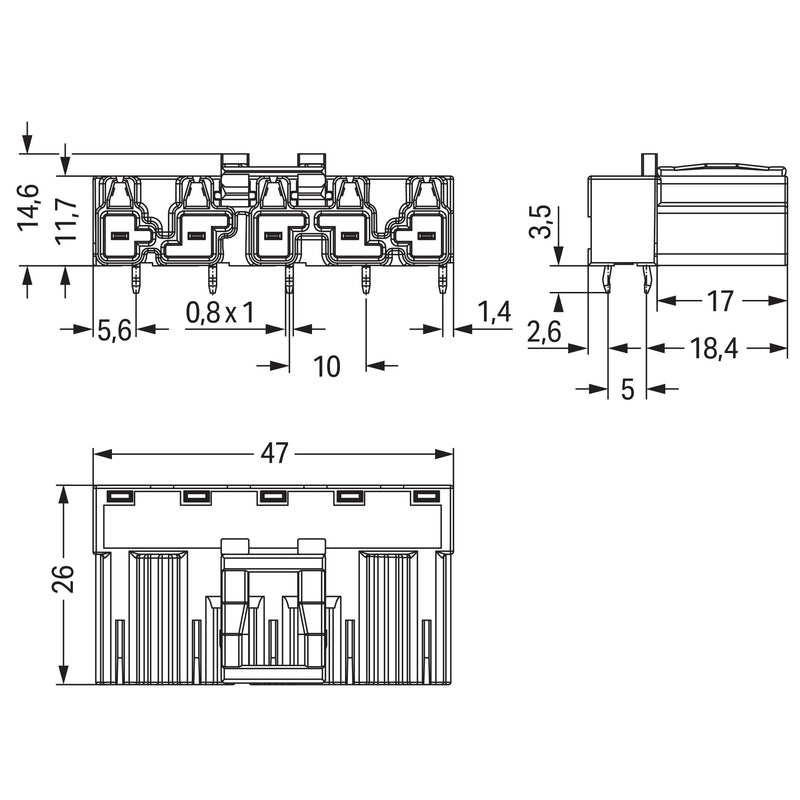

| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
5 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
10 mm |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Kontakt |
0°/180° (horizontal) |
| Bemessungsstrom In |
25 A |
| Bemessungsspannung |
400 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,28 mm |
| Länge des Pins |
3,5 mm |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-35..85 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stecker für Leiterplatten 770-855/011-000/062- 5-polig,grau
