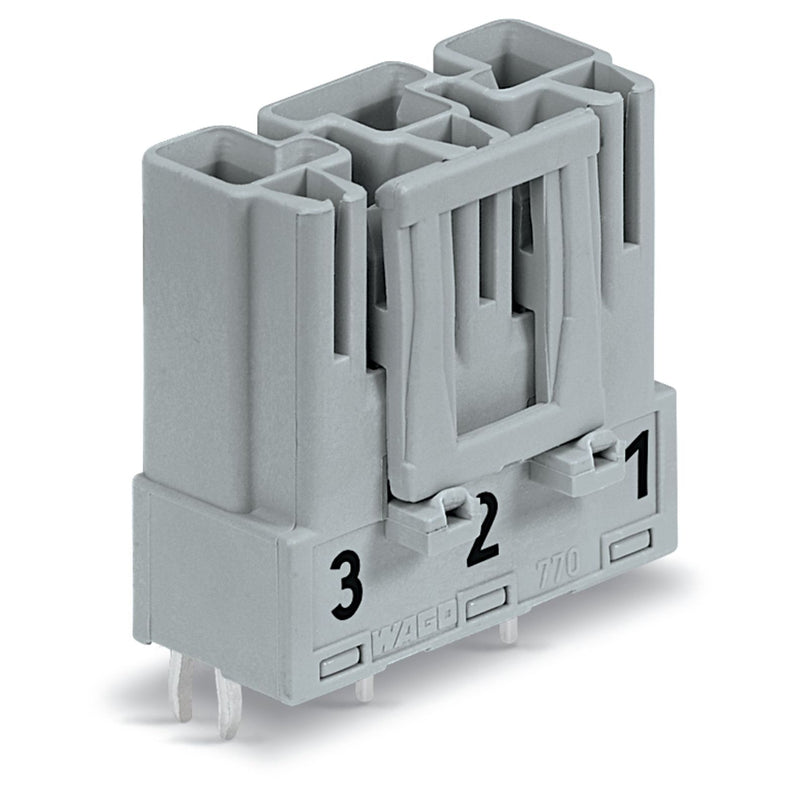

WAGO - Leiterplattensteckverbinder Stecker für Leiterplatten 770-853 3-polig,grau − 100 Stück

Stecker für Leiterplatten
gerade
3-polig
Kod. B
grau

Stiftleiste WINSTA® MIDI mit Fehlsteckschutz

Die Stiftleiste WINSTA® MIDI Kodierung B unterstützen bei Aufgaben in der Steuerungs- und Antriebstechnik mit einer leicht verständlichen Handhabung. Mit unseren Leiterplatten-Steckverbindern erwerben Sie ein vielseitiges Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen stabilen und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Die mechanische und farbliche Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Die Kodierung B macht den WINSTA® MIDI-Leiterplattensteckverbinder für die Anwendungssteuerung in der Automation, im Maschinenbau und in der Robotik anwendbar. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Leiterplattensteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Verriegelungsklinke senken den Serviceaufwand und vermeiden unnötige Stillstände.


fehlsteckgeschützter Leiterplattensteckverbinder.
einfache Schaltungen.
für Steuerungen in der Automation.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

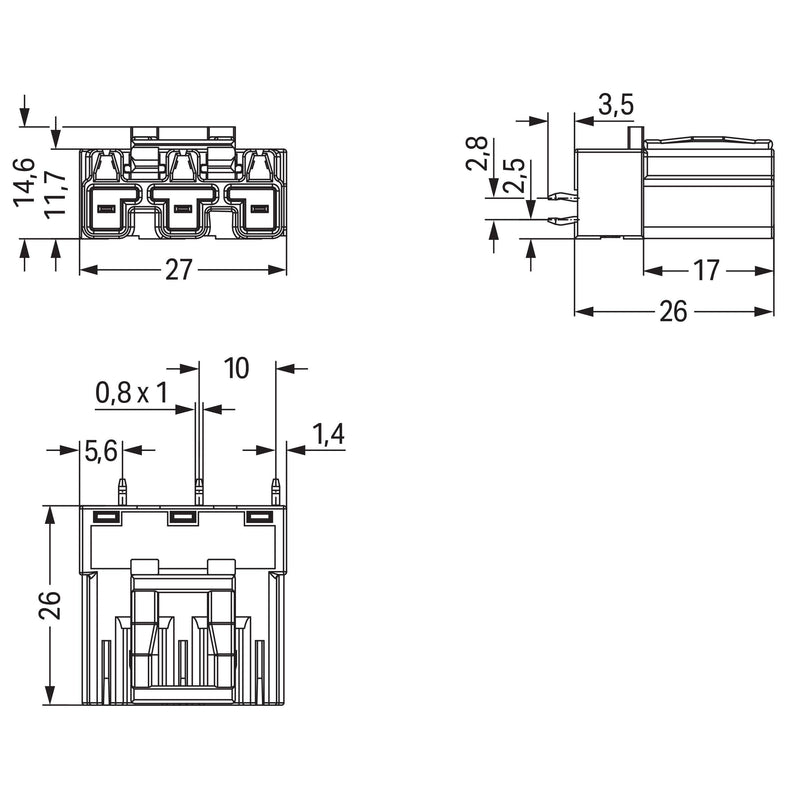

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x Stück WAGO Leiterplattensteckverbinder 770-853

Keine Downloads vorhanden.
