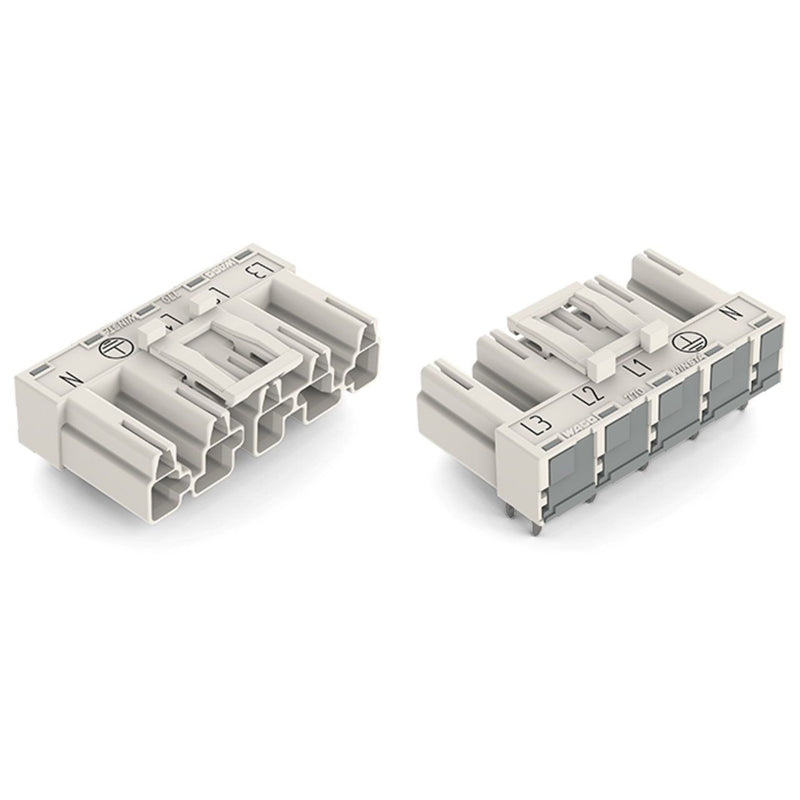

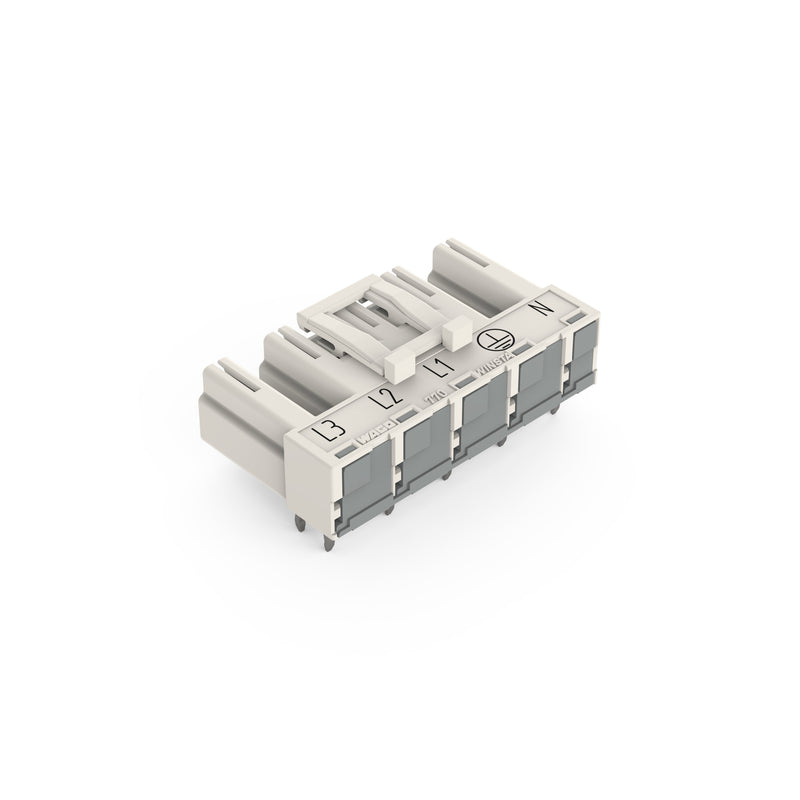

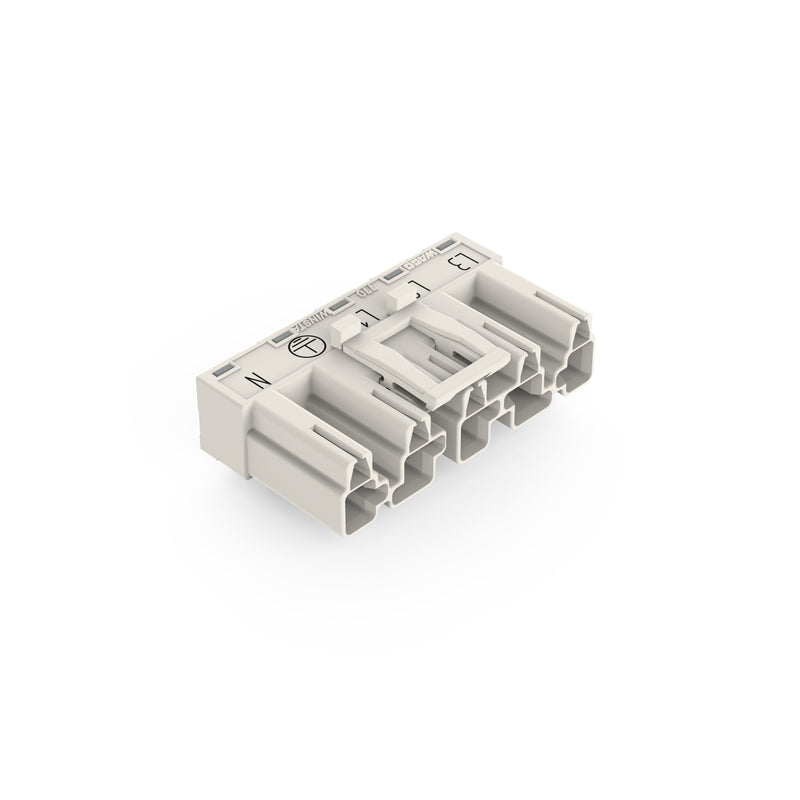

Stecker für Leiterplatten
abgewinkelt
5-polig
Kod. A
weiß
Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A
Die Stiftleiste
WINSTA® MIDI Kodierung A unterstützen bei Aufgaben in der Antriebs- und Steuerungstechnik mit einer sicheren und einfachen Handhabung. Unsere immense Auswahl an Leiterplatten-Steckverbindern mit unterschiedlichen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passgenaue Lösung für Ihre Anwendung. Für mehr Schutz in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Leiterplattensteckverbinder
WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Leiterplattensteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher durchführen können.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit den Leiterplattensteckverbindern WINSTA® MIDI mit Fehlsteckschutz von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für jede Netzanwendung.
einbaufertig.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

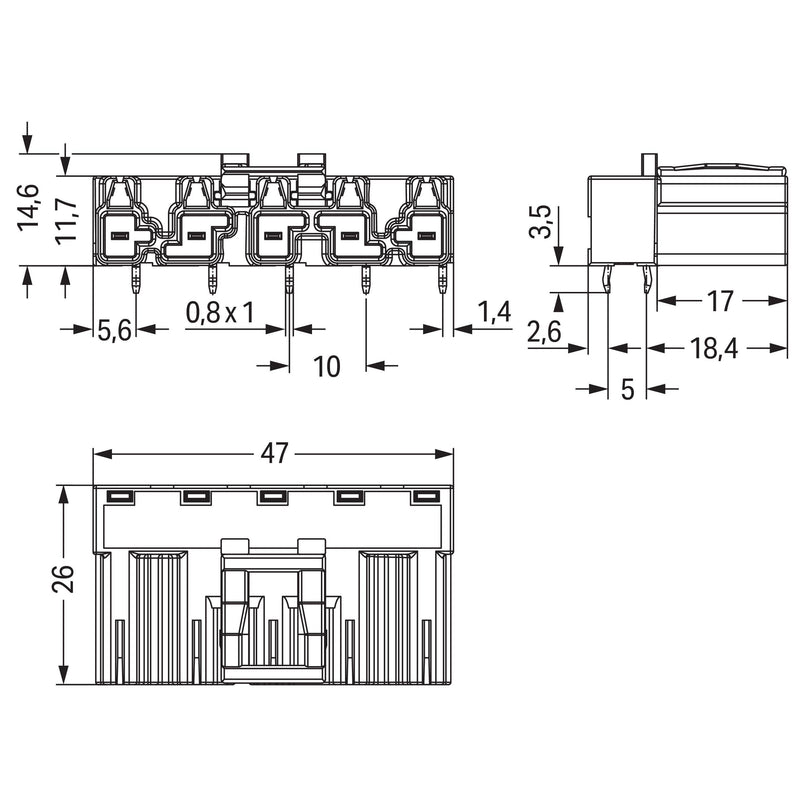

| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
5 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
10 mm |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Kontakt |
0°/180° (horizontal) |
| Bemessungsstrom In |
25 A |
| Bemessungsspannung |
400 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,28 mm |
| Länge des Pins |
3,5 mm |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-35..85 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x Stück Leiterplattensteckverbinder 770-835/011-000
