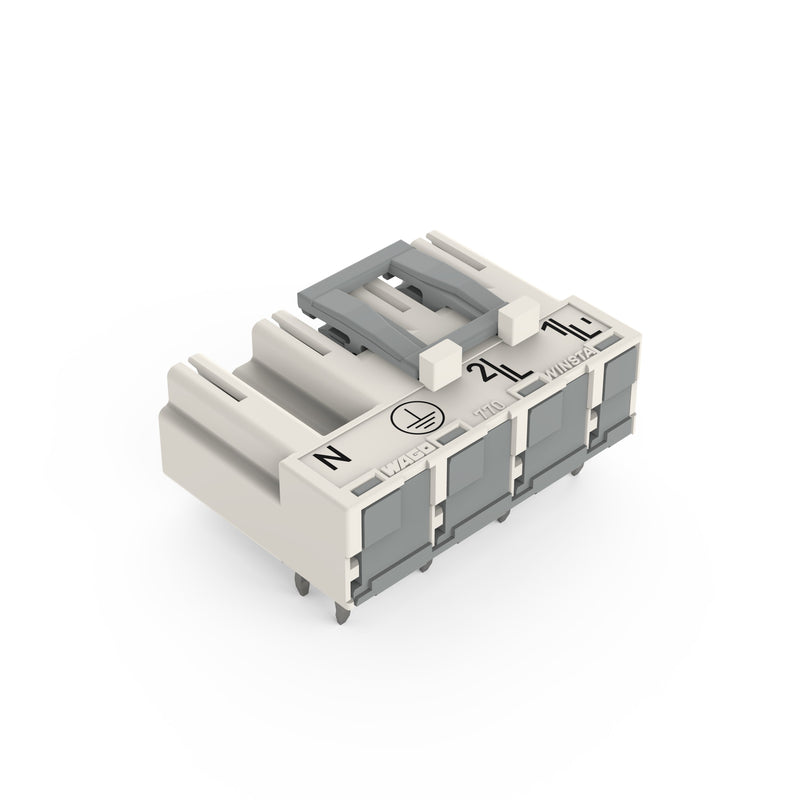

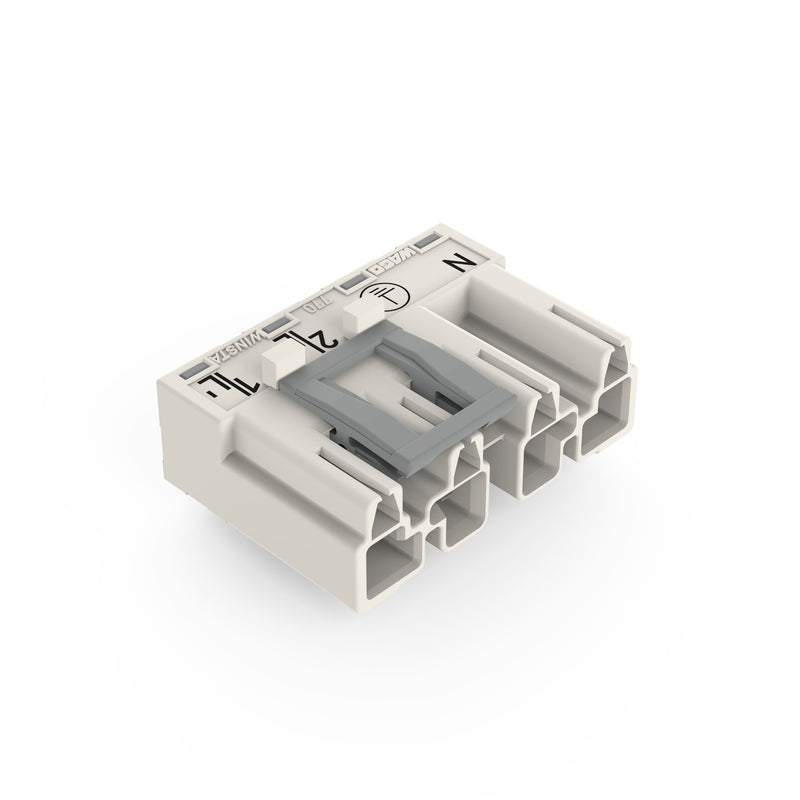

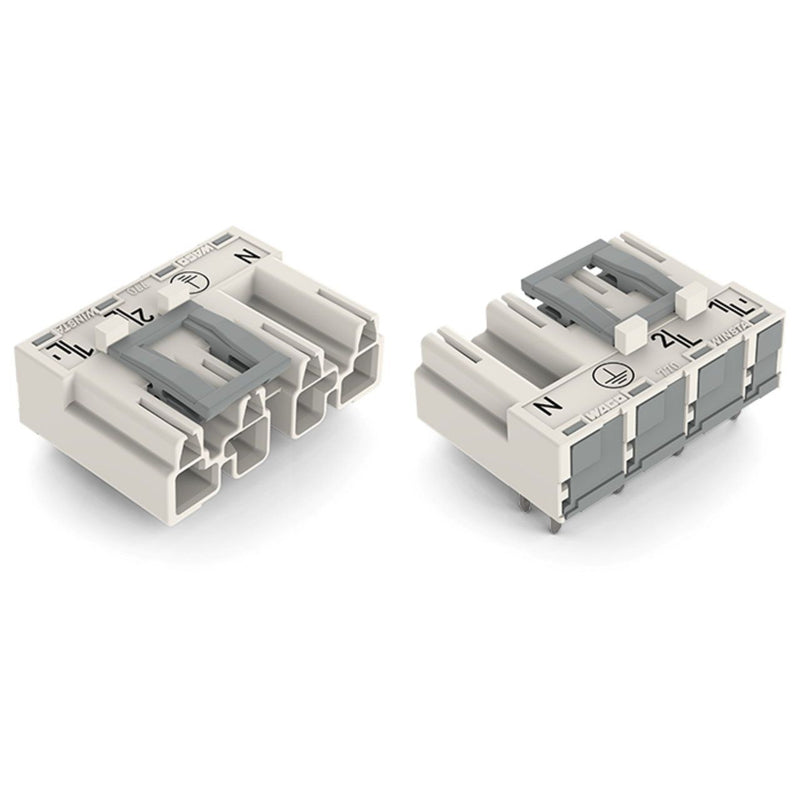

WAGO - Leiterplattensteckverbinder Stecker für Leiterplatten 770-834/011-000 4-polig,weiß − 50 Stück

Stecker für Leiterplatten
abgewinkelt
4-polig
Kod. A
weiß

Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A

Die Stiftleiste WINSTA® MIDI mit Verriegelungsklinke unterstützen bei Aufgaben in der Antriebs- und Steuerungstechnik mit einer einfachen und sicheren Handhabung. Mit unseren Leiterplatten-Steckverbindern erwerben Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen stabilen und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Für mehr Schutz in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Leiterplattensteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Leiterplattensteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Maximale Flexibilität bei der Installation von Anwendungen gestattet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Anforderungen individuell gerecht wird.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: Die Leiterplattensteckverbinder WINSTA® MIDI mit Verriegelungsklinke senken den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für eine große Anzahl von Verwendungszwecken.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	4
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	25 A
Bemessungsspannung	400 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	weiß
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x Stück WAGO Leiterplattensteckverbinder 770-834/011-000
