WAGO - Leiterplattensteckverbinder Stecker für Leiterplatten 770-815 5-polig,schwarz − 50 Stück

Stecker für Leiterplatten
gerade
5-polig
Kod. A
schwarz

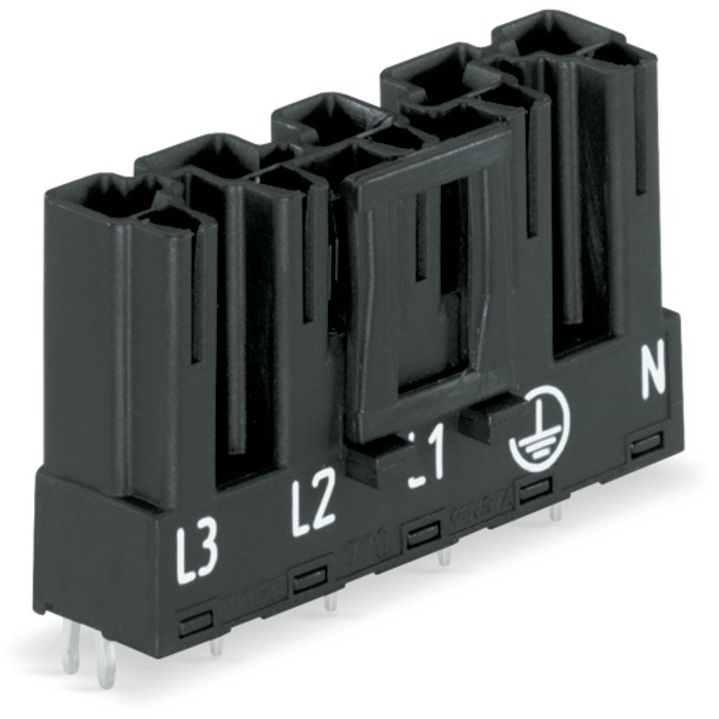

Stiftleiste WINSTA® MIDI 5-polig

Die Stiftleiste WINSTA® MIDI 5-polig rechnen sich durch ihre kompakte Größe. Unsere außerordentliche Auswahl an Leiterplatten-Steckverbindern mit unterschiedlichen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passende Lösung für Ihre Anwendung. Die farbliche und mechanische Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Leiterplattensteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Leiterplattensteckverbinder ist für eine Last bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Entscheiden Sie sich für Haltbarkeit und Qualität mit den Leiterplattensteckverbindern WINSTA® MIDI mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	5
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	400 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x Stück WAGO Leiterplattensteckverbinder 770-815
