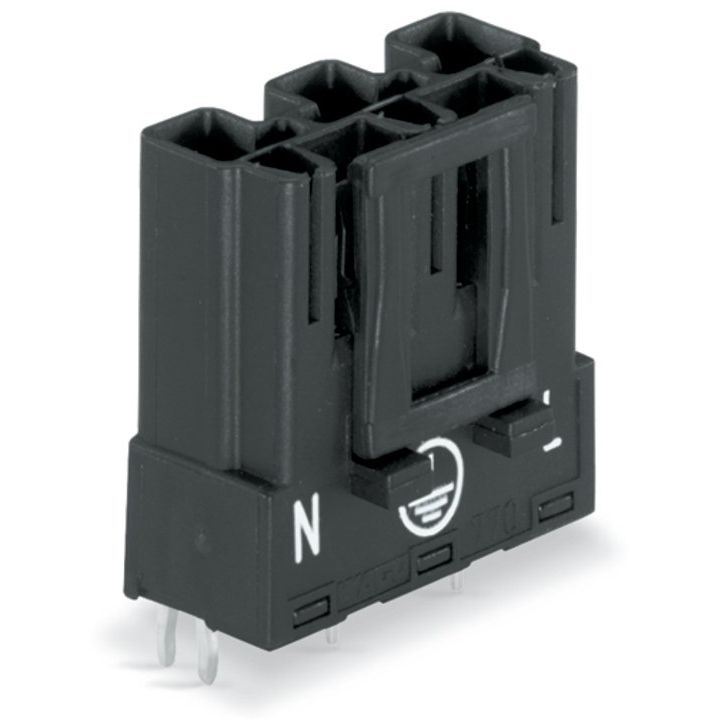

WAGO - Leiterplattensteckverbinder Stecker für Leiterplatten 770-813 3-polig,schwarz − 100 Stück

Stecker für Leiterplatten
gerade
3-polig
Kod. A
schwarz

Für den Anschluss von Geräten bietet WAGO verschiedene Lösungen der Verbindungstechnik an. Zum Beispiel die Stiftleiste WINSTA® MIDI 3-polig. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen stabilen Geräteanschluss erfüllt. Die mechanische und farbliche Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Leiterplattensteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Leiterplattensteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


fehlsteckgeschützter Leiterplattensteckverbinder.
einfache Schaltungen.
für eine große Anzahl von Anwendungsbereichen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

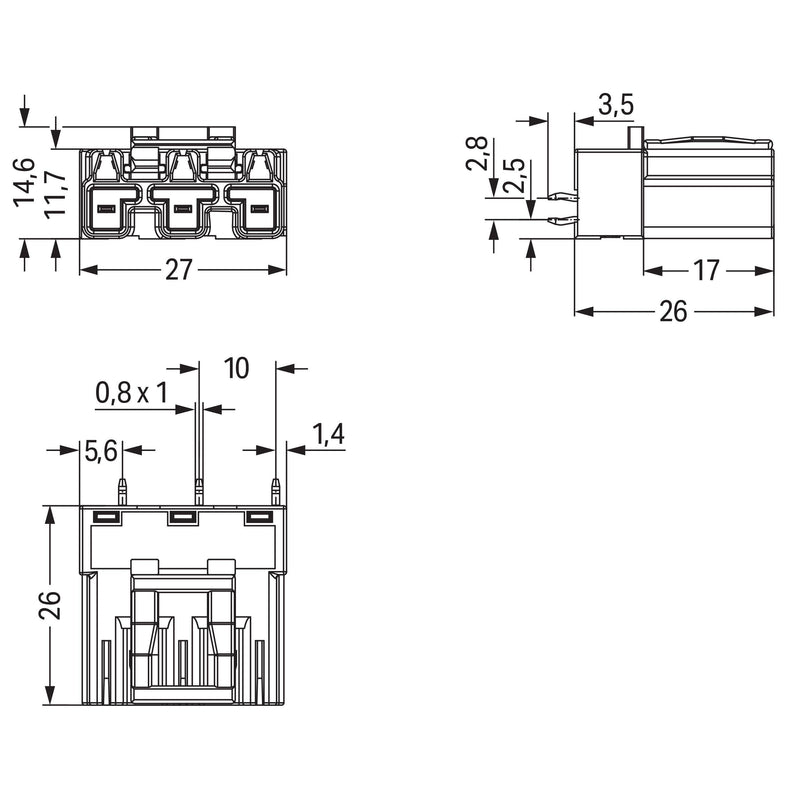

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x Stück Leiterplattensteckverbinder 770-813
