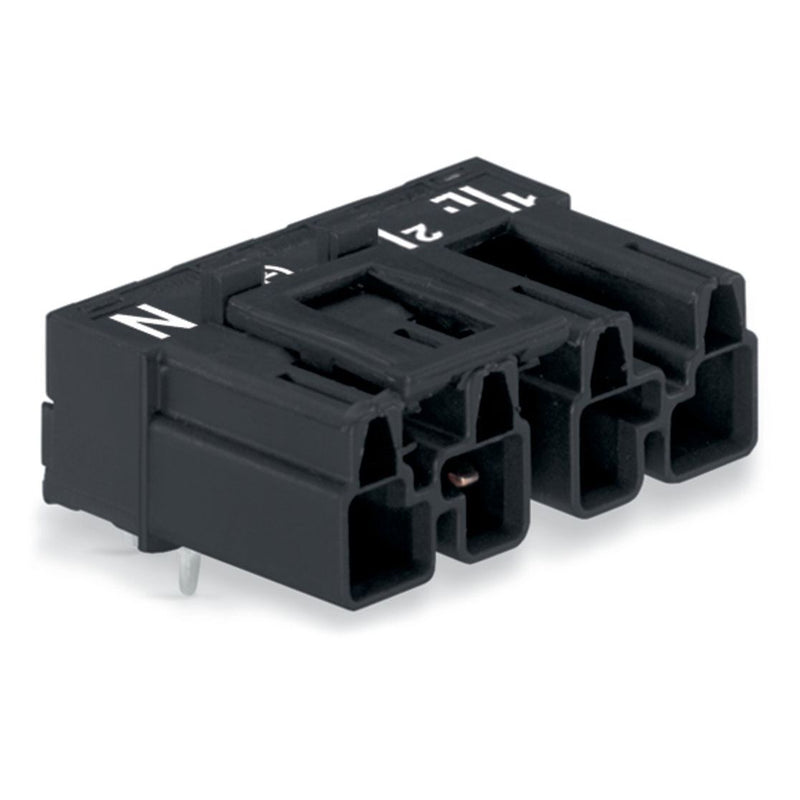

Stecker für Leiterplatten
abgewinkelt
4-polig
Kod. A
schwarz
Für jede Aufgabe in der Gebäudeinstallation stehen bei WAGO verschiedene Verbindungslösungen zur Verfügung. Zum Beispiel die Stiftleiste
WINSTA® MIDI Bemessungsstrom 25 A. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein vielseitiges Steckverbindersystem für Ihre Geräte, das alle Voraussetzungen an einen stabilen Geräteanschluss erfüllt. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Dank der farblichen und mechanischen Kodierung A der
WINSTA® MIDI-Leiterplattensteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Leiterplattensteckverbinder ist für eine Spannungslast bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Maximale Flexibilität bei der Installation von Anwendungen gewährt Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie leistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Planungen flexibel gerecht wird.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für eine Vielzahl von Verwendungszwecken.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

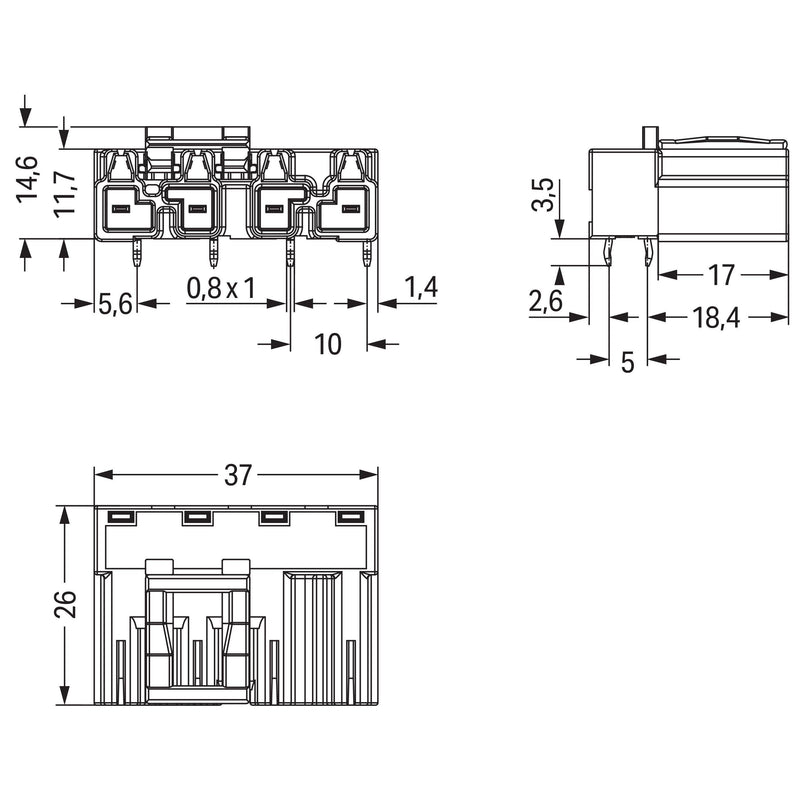

| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
4 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
10 mm |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Kontakt |
0°/180° (horizontal) |
| Bemessungsstrom In |
25 A |
| Bemessungsspannung |
400 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,28 mm |
| Länge des Pins |
3,5 mm |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-35..85 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stecker f.Leiterplatten 770-814/011-000 4p 10mm schwarz
