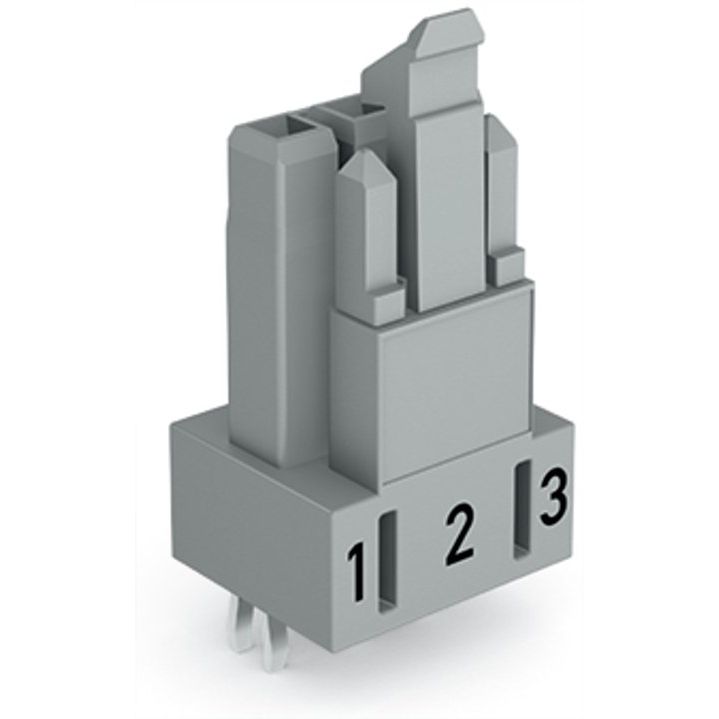

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 890-843 gerade,3-polig,grau − 100 Stück

Buchse für Leiterplatten
gerade
3-polig
Kod. B
grau

Federleiste/Buchse WINSTA® MINI Kodierung B

Die Federleiste/Buchse WINSTA® MINI 3-polig sind kompakte und zugleich leistungsfähige Leiterplattenklemmen. Sie bieten eine komfortable Bedienung und die höchste Flexibilität bei der Installation. Mit unseren Leiterplatten-Steckverbindern erwerben Sie ein vielseitiges Steckverbindersystem für Ihre Geräte, das alle Voraussetzungen an einen stabilen Geräteanschluss erfüllt. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Die Kodierung B macht den WINSTA® MINI-Leiterplattensteckverbinder für die Anwendungssteuerung im Bereich der Automation, im Maschinenbau und in der Robotik nutzbar. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine positiven Eigenschaften zuverlässig aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn die Installation erfolgt wartungsarm ohne Verschrauben.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.


fehlsteckgeschützter Leiterplattensteckverbinder.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in der Prozessautomation wie z. B. der Beleuchtungstechnik.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	3
Anzahl der Steckkontaktreihen	1

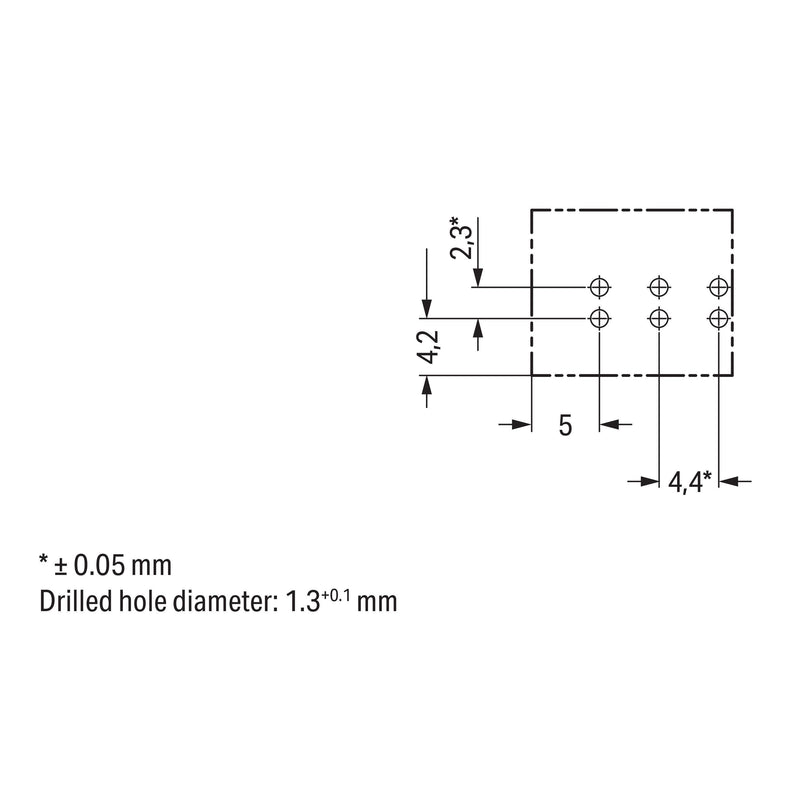

Rastermaß der Kontakte	4,4 mm
Rastermaß der Anschlüsse	4,4 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Buchse für Leiterplatten 890-843 gerade,3-polig,grau

Keine Downloads vorhanden.
