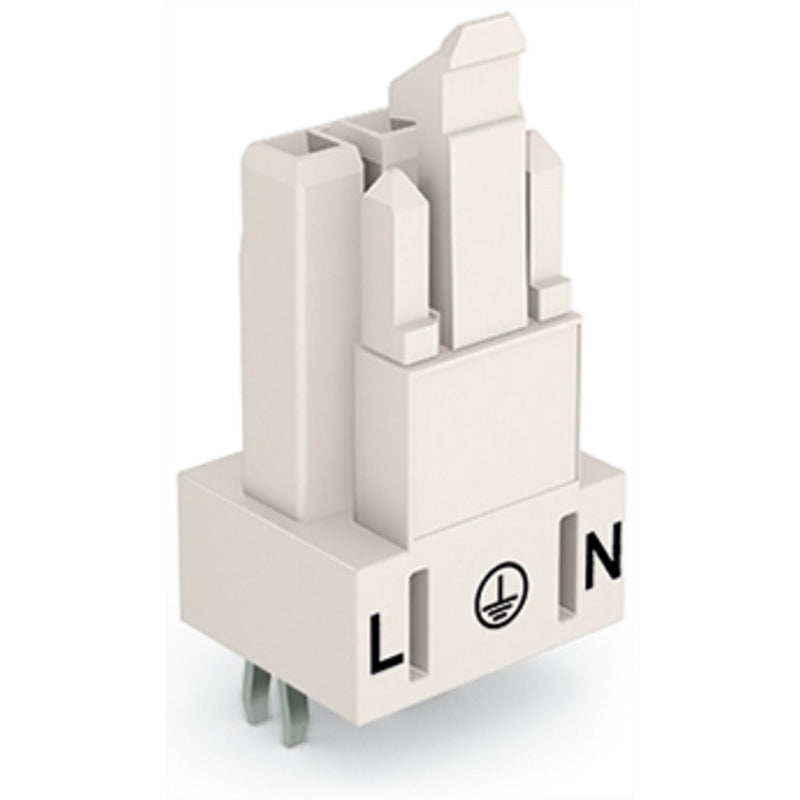

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 890-823 gerade,3-polig,weiß − 100 Stück

Buchse für Leiterplatten
gerade
3-polig
Kod. A
weiß

Die Federleiste/Buchse WINSTA® MINI Kodierung A sind kompakte und zugleich qualitativ hochwertige Leiterplattenklemmen. Sie bieten eine komfortable Bedienung und die höchste Flexibilität bei der Installation. Stoßfeste, wartungsfreie und schnelle Klemmenverbindungen bewerkstelligen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Für mehr Schutz in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Dank der farblichen und mechanischen Kodierung A der WINSTA® MINI-Leiterplattensteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Aufgrund der besonders geringen Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik insbesondere für minimale Platzverhältnisse, also für den Anschluss auf kleinstem Raum.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Verriegelungsklinke von WAGO.


Fehlerfreiheit durch Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
für eine Vielzahl von Verwendungszwecken.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	3
Anzahl der Steckkontaktreihen	1

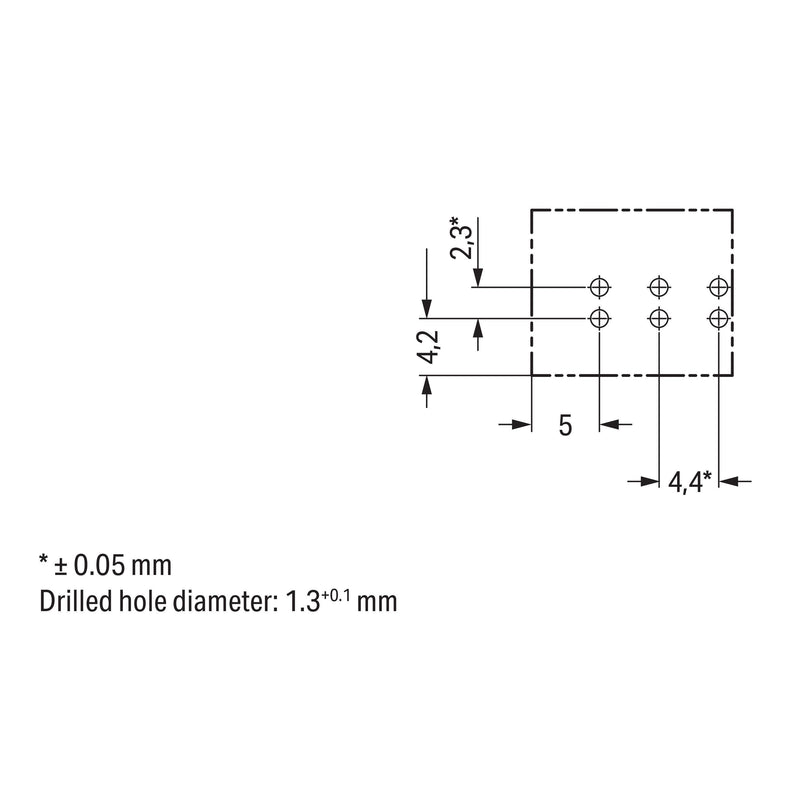

Rastermaß der Kontakte	4,4 mm
Rastermaß der Anschlüsse	4,4 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	weiß
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Buchse für Leiterplatten 890-823 gerade,3-polig,weiß
