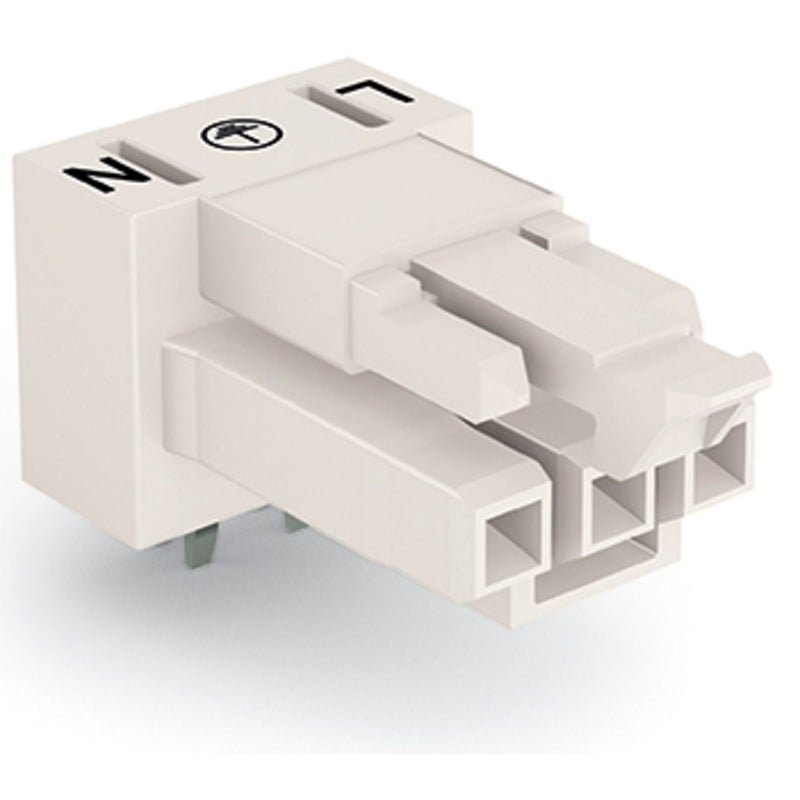

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 890-823/011-000 abgew.,3-polig,weiß − 100 Stück

Buchse für Leiterplatten
abgewinkelt
3-polig
Kod. A
weiß

Federleiste/Buchse WINSTA® MINI mit Fehlsteckschutz

Die Federleiste/Buchse WINSTA® MINI Bemessungsstrom 16 A sind kompakte und zugleich exzellente Leiterplattenklemmen. Sie bieten eine leichte Bedienung und die höchste Flexibilität bei der Installation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen robusten und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Für mehr Sicherheit in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MINI-Leiterplattensteckverbindern mit Kodierung A umsetzen. WINSTA® MINI stillt den Wunsch nach Miniaturisierung. Besonders geeignet ist unser kleinstes Steckverbindersystem z. B. für Leuchten, die durch die LED-Technik immer weniger Platz für die Anschlusstechnik bieten.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit den Leiterplattensteckverbindern WINSTA® MINI mit Verriegelungsklinke von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


effektiver Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
für jede Netzanwendung.
flexible und platzsparende Verlegung.
sichere und schnelle Montage.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	4,4 mm
Rastermaß der Anschlüsse	4,4 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	16 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	weiß
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Buchse für Leiterplatten 890-823/011-000 abgew.,3-polig,weiß
