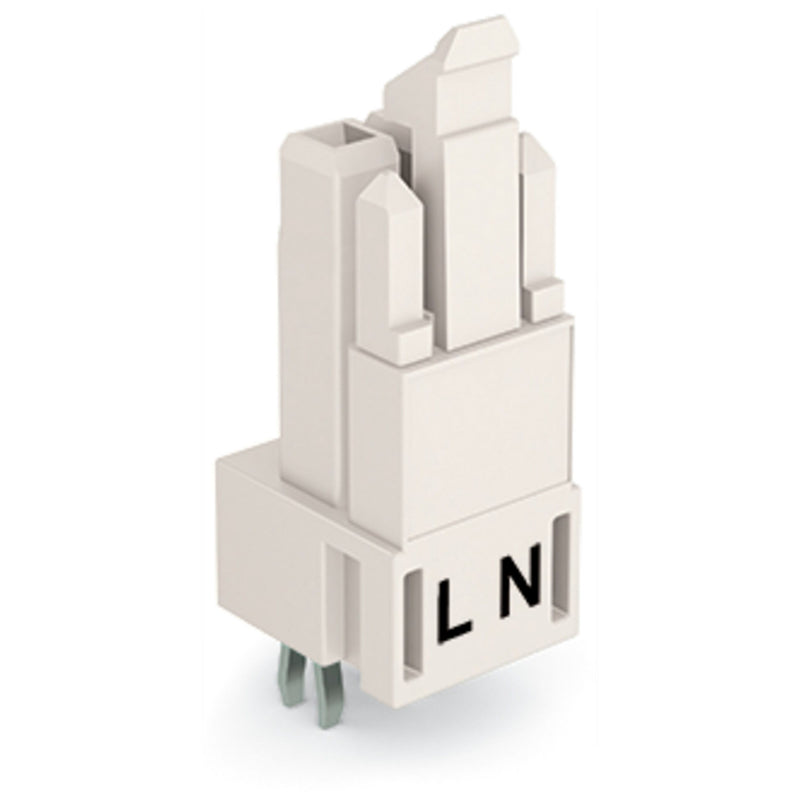

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 890-822 gerade,2-polig,weiß − 100 Stück

Buchse für Leiterplatten
gerade
2-polig
Kod. A
weiß

Federleiste/Buchse WINSTA® MINI 2-polig

Die Federleiste/Buchse WINSTA® MINI mit Fehlsteckschutz sind kompakte und zugleich leistungsfähige Leiterplattenklemmen. Sie bieten eine komfortable Bedienung und die größtmögliche Flexibilität bei der Installation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein vielseitiges Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen robusten und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Die mechanische und farbliche Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Leiterplattensteckverbinder WINSTA® MINI mit Kodierung A in Weiß oder Schwarz wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine positiven Eigenschaften komfortabel aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend denn die Installation wird wartungsarm ohne zu verschrauben ausgeführt.

WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit den Leiterplattensteckverbindern WINSTA® MINI mit Aufdruck von WAGO.


effektiver Fehlsteckschutz.
durchgängiger IP40-Schutz.
für eine Vielzahl von Anwendungsbereichen.
einbaufertig.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	2
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	4,4 mm
Rastermaß der Anschlüsse	4,4 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	weiß
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Buchse für Leiterplatten 890-822 gerade,2-polig,weiß
