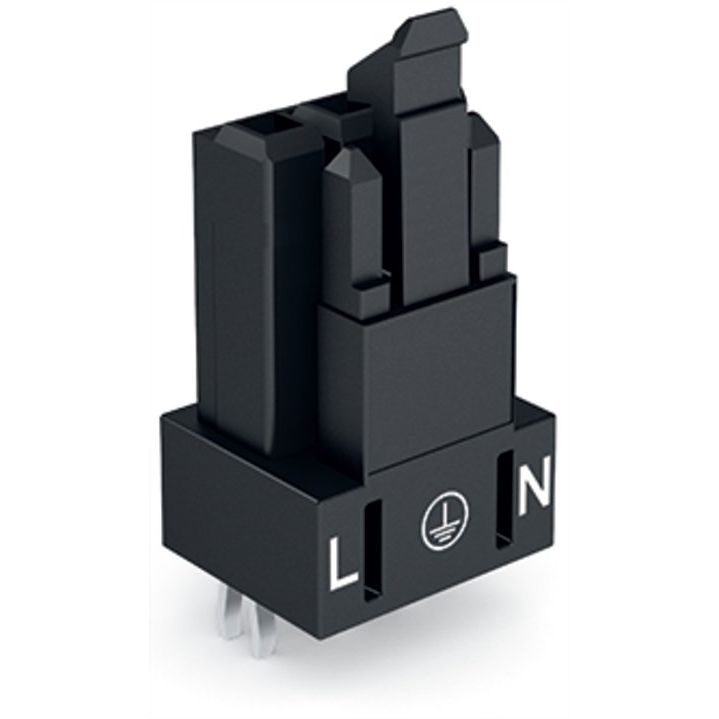

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 890-803 3-polig,schwarz − 100 Stück

Buchse für Leiterplatten
gerade
3-polig
Kod. A
schwarz

Federleiste/Buchse WINSTA® MINI Bemessungsstrom 16 A

Die Federleiste/Buchse WINSTA® MINI mit Fehlsteckschutz sind kompakte und zugleich exzellente Leiterplattenklemmen. Sie bieten eine komfortable Bedienung und die größtmögliche Flexibilität bei der Installation. Schnelle, rüttelsichere und wartungsfreie Klemmenverbindungen ermöglichen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Für mehr Sicherheit in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MINI-Leiterplattensteckverbindern mit Kodierung A umsetzen. WINSTA® MINI stillt den Wunsch nach Miniaturisierung. Sehr gut ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die aufgrund von komplexen Systemen viel weniger Platz für die Anschlusstechnik bieten.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: Die Leiterplattensteckverbinder WINSTA® MINI mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
durchgängiger IP40-Schutz.
für eine Vielzahl von Anwendungsbereichen.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.

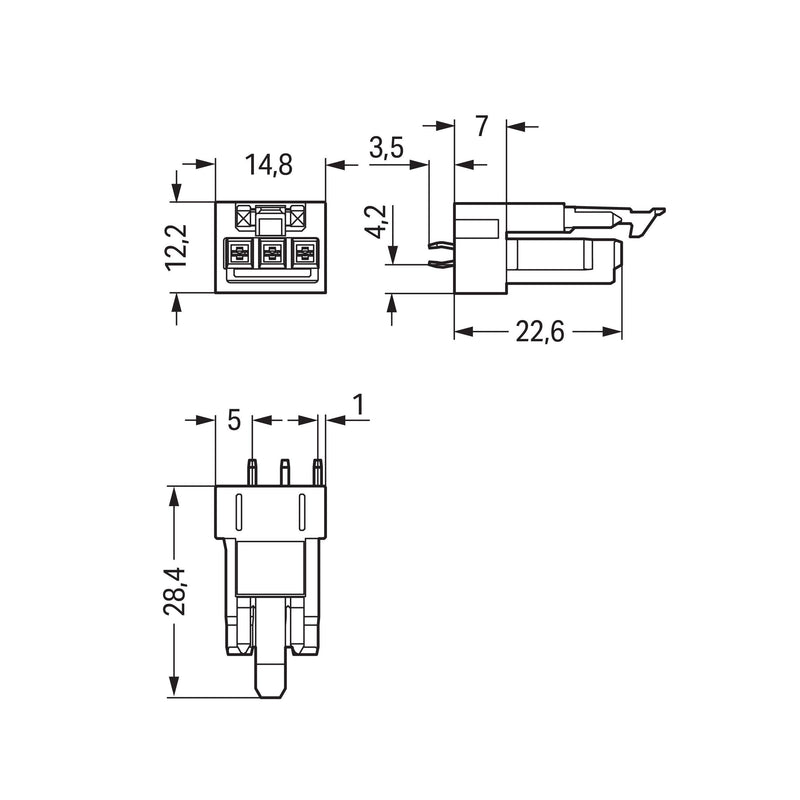

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	3
Anzahl der Steckkontaktreihen	1

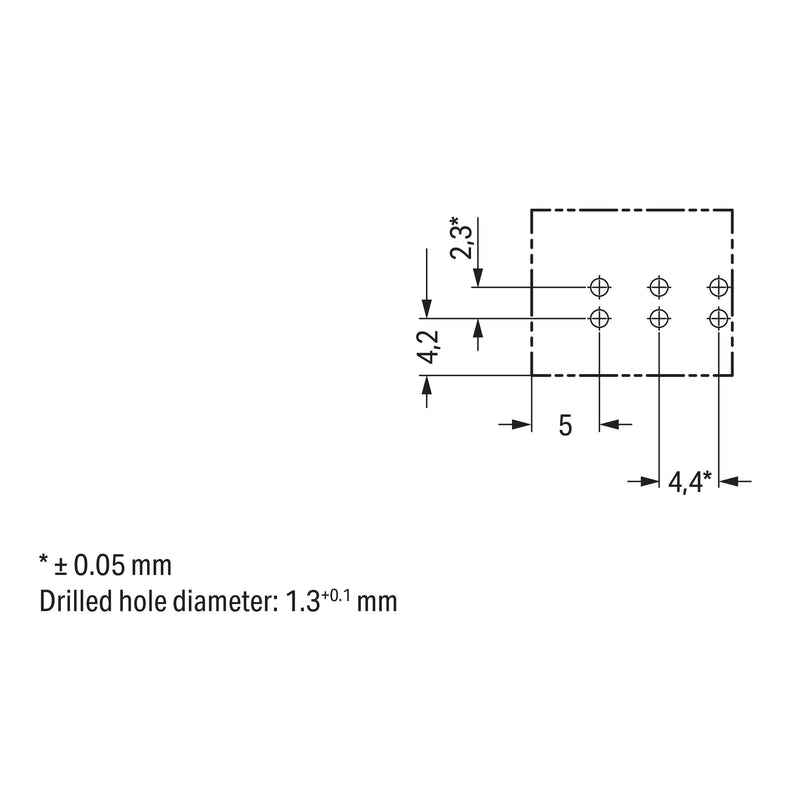

Rastermaß der Kontakte	4,4 mm
Rastermaß der Anschlüsse	4,4 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Buchse für Leiterplatten 890-803 3-polig,schwarz
