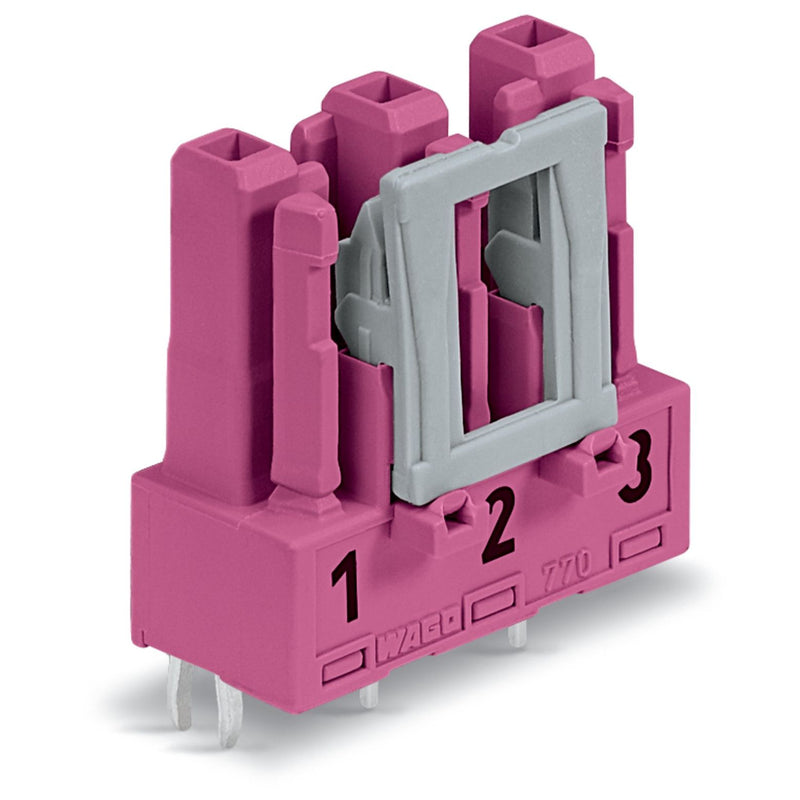

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 770-883/081-000 gerade,3-polig,pink − 100 Stück

Buchse für Leiterplatten
gerade
3-polig
Kod. B
pink

Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A

Für jede Aufgabe in der Gebäudeinstallation stehen bei WAGO verschiedene Verbindungslösungen zur Verfügung. Zum Beispiel die Federleiste/Buchse WINSTA® MIDI mit Verriegelungsklinke. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen robusten Geräteanschluss erfüllt. Für mehr Sicherheit in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Lösungen wie der WINSTA® MIDI-Leiterplattensteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Leiterplattensteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit den Leiterplattensteckverbindern WINSTA® MIDI mit Aufdruck von WAGO.


fehlsteckgeschützter Leiterplattensteckverbinder.
einfache Schaltungen.
für Steuerungen wie z. B. Beleuchtungen und Jalousien.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

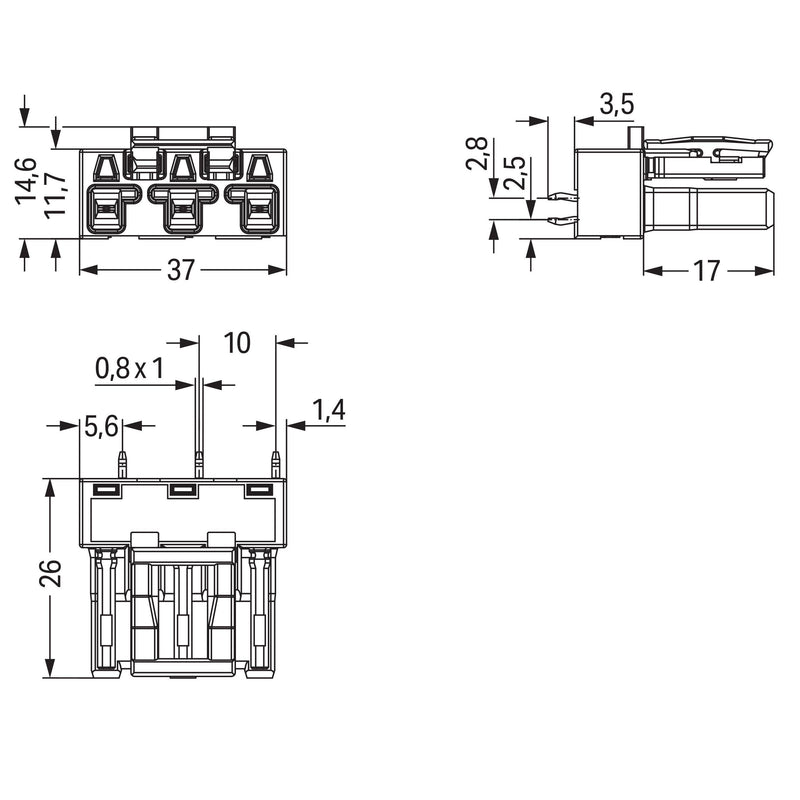

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	rosa
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Buchse für Leiterplatten 770-883/081-000 gerade,3-polig,pink

Keine Downloads vorhanden.
