WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 770-845/011-000/062- abgew.,5-polig,gr − 50 Stück

Buchse für Leiterplatten
abgewinkelt
5-polig
Kod. B
grau

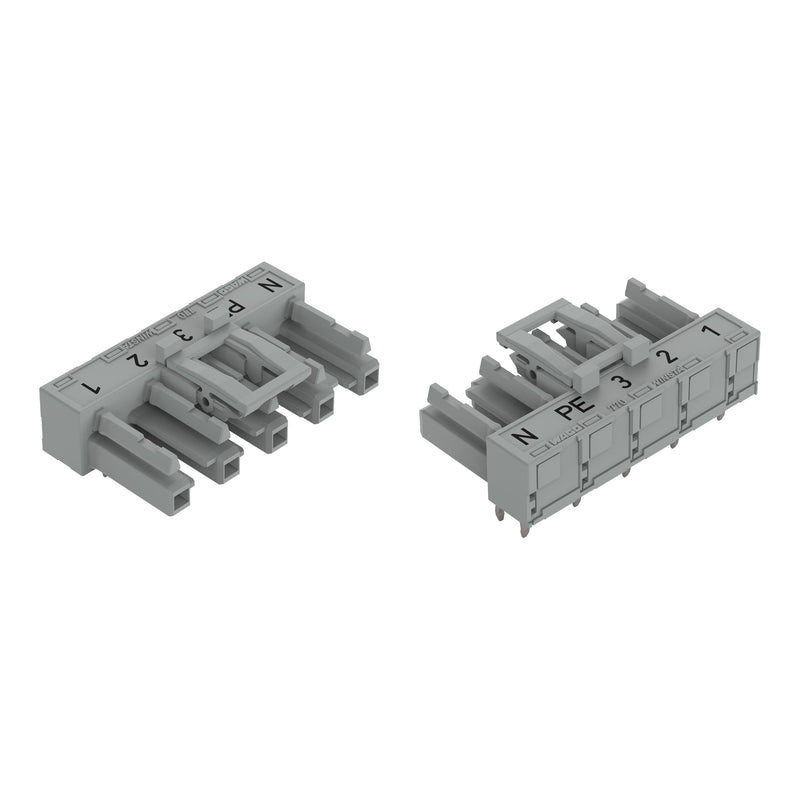

Federleiste/Buchse WINSTA® MIDI 5-polig

Die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz unterstützen bei Aufgaben in der Antriebs- und Steuerungstechnik mit einer leicht verständlichen Handhabung. Unsere außerordentliche Menge an Leiterplatten-Steckverbindern mit unterschiedlichen Steckrichtungen und Betätigungsarten präsentiert Ihnen jederzeit die passgenaue Lösung für Ihre Anwendung. Für mehr Schutz in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Die Kodierung B macht den WINSTA® MIDI-Leiterplattensteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik anwendbar. Der Leiterplattensteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Anforderungen individuell und flexibel gerecht wird.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Automation von Prozessen wie z. B. der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

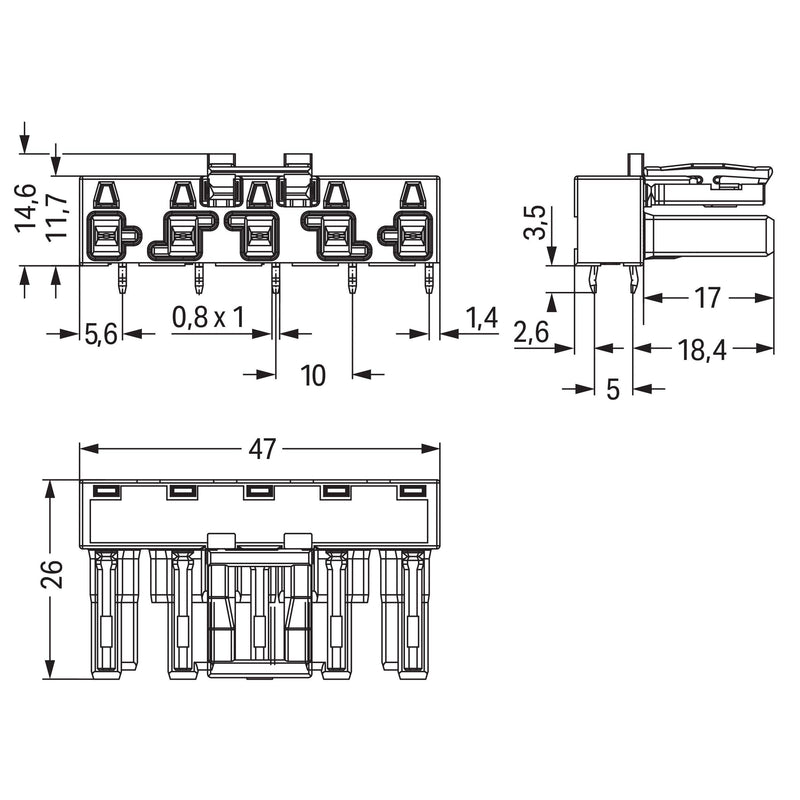

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	5
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	25 A
Bemessungsspannung	400 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x Stück Leiterplattensteckverbinder
