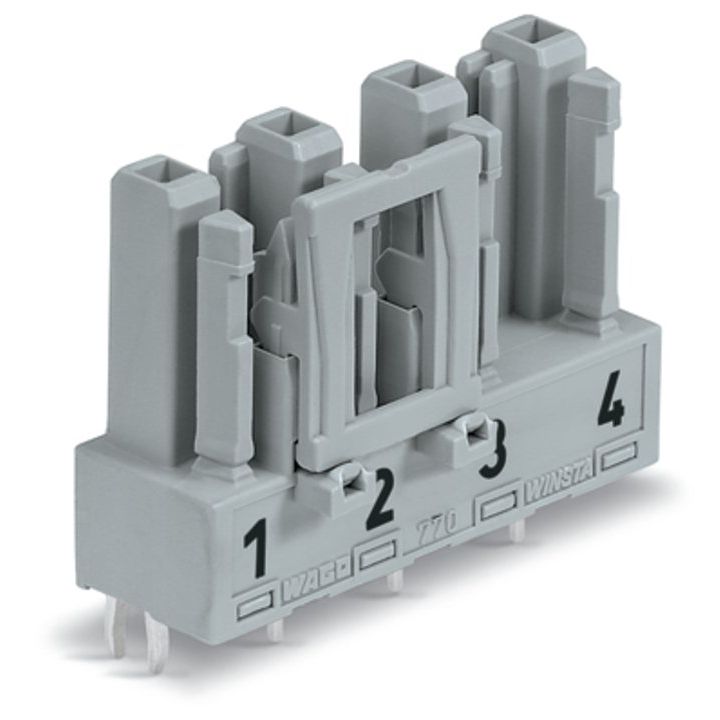

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 770-844 gerade,4-polig,grau − 50 Stück

Buchse für Leiterplatten
gerade
4-polig
Kod. B
grau

Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz

Die Federleiste/Buchse WINSTA® MIDI 4-polig rechnen sich durch ihre kompakte Größe. Unsere erhebliche Auswahl an Leiterplatten-Steckverbindern mit diversen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passende Lösung für Ihre Anwendung. Für mehr Sicherheit in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Leiterplattensteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind individuelle Polkennzeichnungen möglich. Der Leiterplattensteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Maximale Flexibilität bei der Elektroinstallation gestattet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Aufgabenstellungen individuell und flexibel gerecht wird.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Verriegelungsklinke von WAGO.


effektiver Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen in der Automatisierung.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

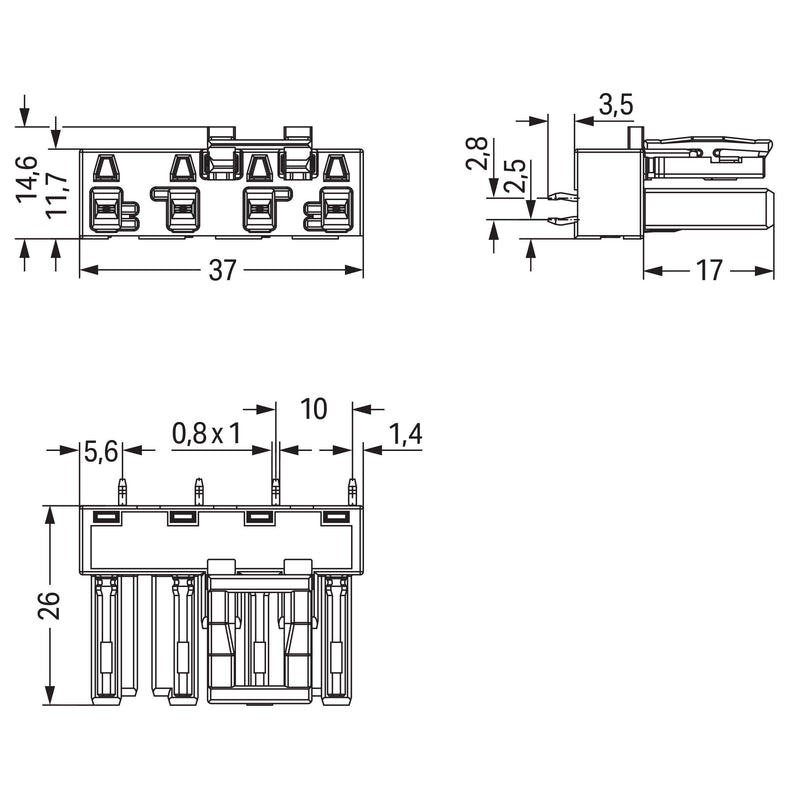

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	4
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	400 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x Stück Leiterplattensteckverbinder 770-844
