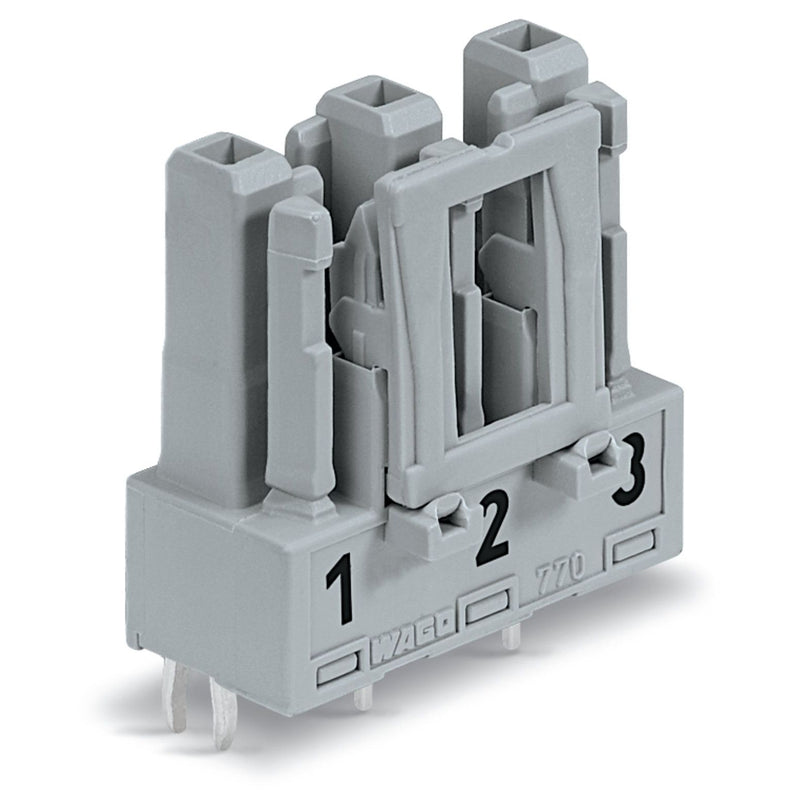

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 770-843/062-000 gerade,3-polig,grau − 100 Stück

Buchse für Leiterplatten
gerade
3-polig
Kod. B
grau

Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A

Die Federleiste/Buchse WINSTA® MIDI Kodierung B unterstützen bei Aufgaben in der Steuerungs- und Antriebstechnik mit einer einfachen und sicheren Handhabung. Mit unseren Leiterplatten-Steckverbindern erwerben Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Voraussetzungen an einen stabilen und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Leiterplattensteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Weiterhin sind kundenindividuelle Polkennzeichnungen möglich. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Leiterplattensteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.


effektiver Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.

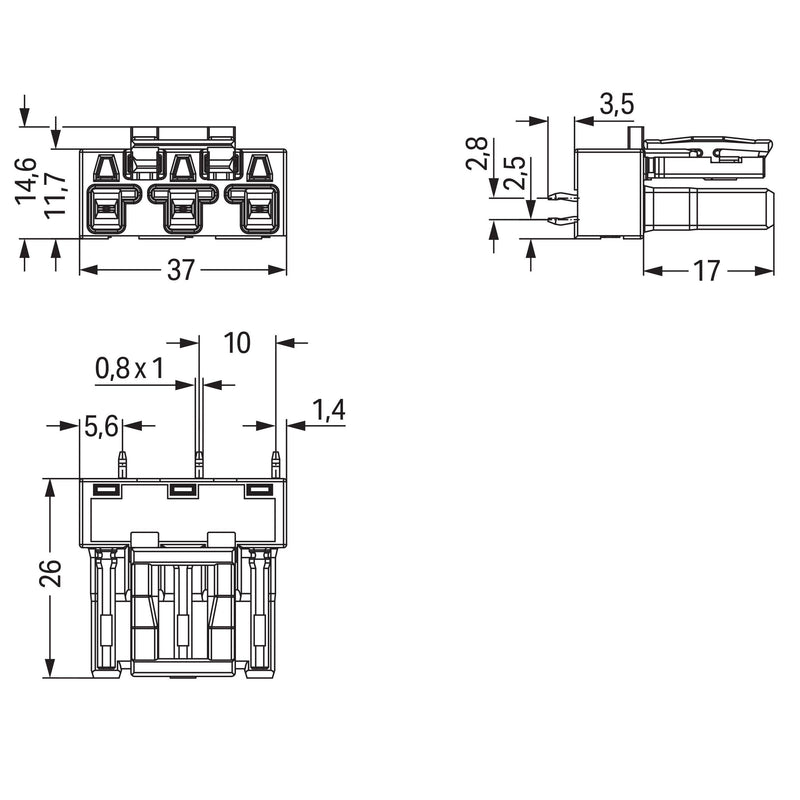

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Buchse für Leiterplatten 770-843/062-000 gerade,3-polig,grau
