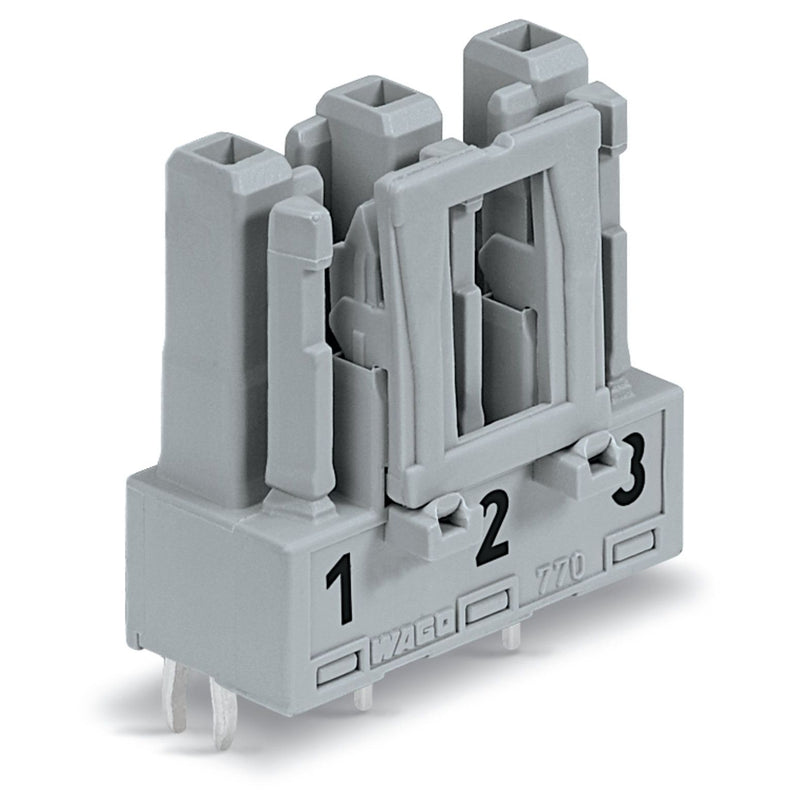

WAGO - Leiterplattensteckverbinder Buchse für Leiterplatten 770-843/060-000 gerade,3-polig,grau − 100 Stück

Buchse für Leiterplatten
gerade
3-polig
Kod. B
grau

Federleiste/Buchse WINSTA® MIDI 3-polig

Die Federleiste/Buchse WINSTA® MIDI 3-polig sind wirtschaftlich durch ihre kompakte Größe. Schnelle, rüttelsichere und wartungsfreie Klemmenverbindungen bewerkstelligen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Lösungen wie der WINSTA® MIDI-Leiterplattensteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Leiterplattensteckverbinder ist für eine Last bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Aufgabenstellungen individuell gerecht wird.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
zur Anwendung in der Automation von Prozessen wie beispielsweise der Beleuchtungstechnik.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Buchse
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x Stück Leiterplattensteckverbinder 770-843/060-000
