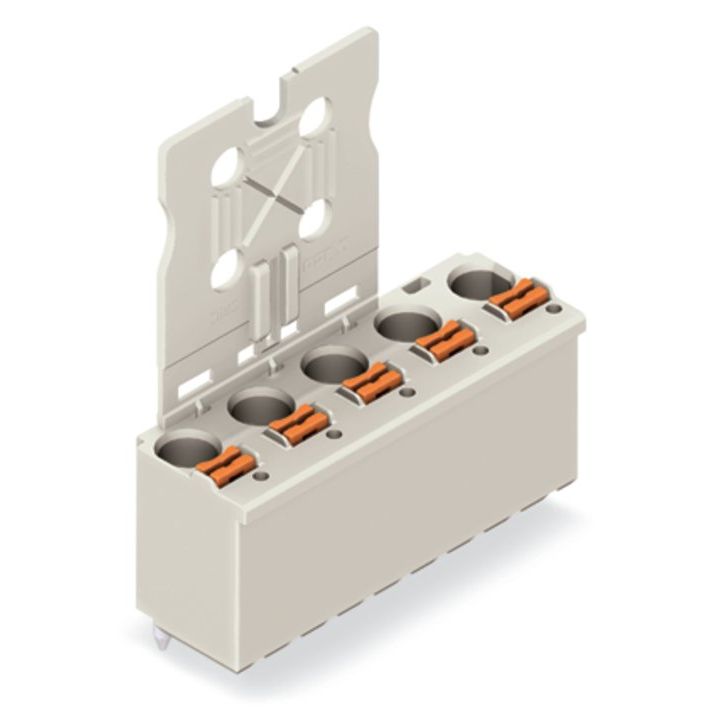

1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 7,5 mm
5-polig
Lötstift Ø 1,4 mm

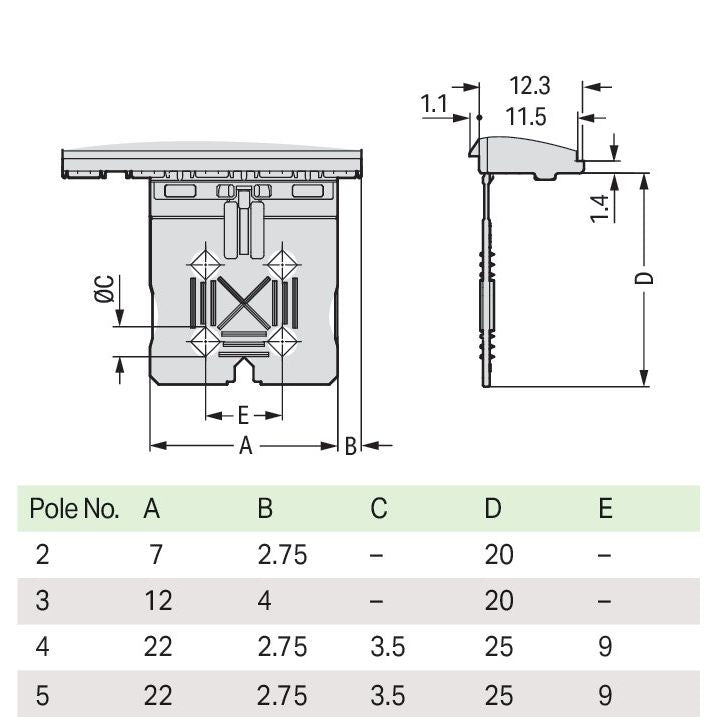

Griffplatte
2,50 mm²
lichtgrau
Federleiste/Buchse Serie 2092 mit 90 ° Leitereinführung zur Platine

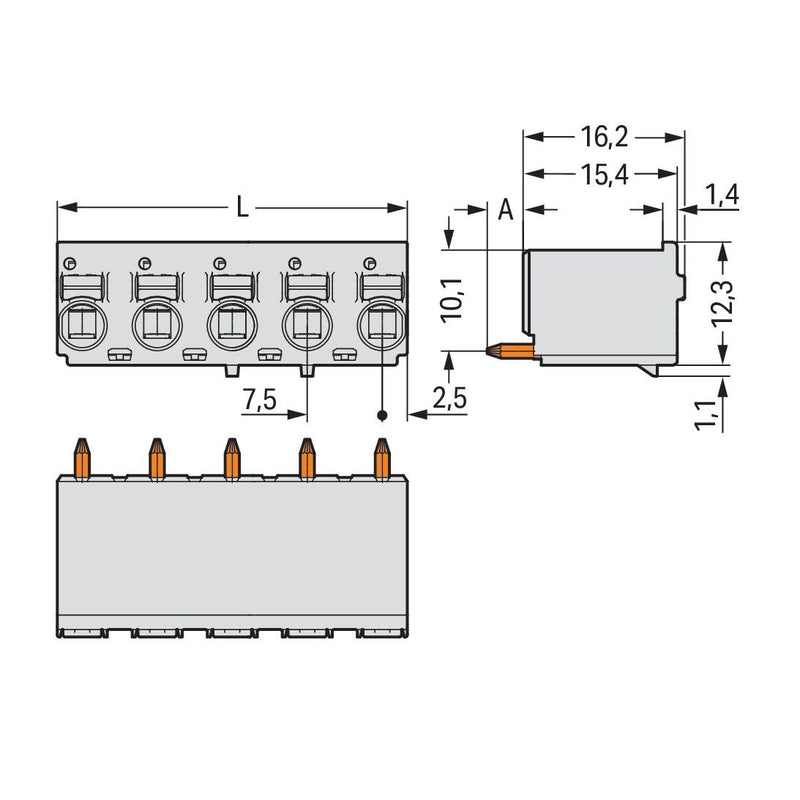

Bei dieser Federleiste/Buchse (Artikelnummer 2092-3155) ist eine ordentliche Elektroinstallation der Fokus. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (35 x 40,4 x 13,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse geeignet für Leiterquerschnitte von 0,2 mm² bis 2,5 mm². Die Kontaktoberfläche besteht aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet. Der Leiter wird im Winkel von 90 ° zur Oberfläche eingeführt.
| Technische Details |
|---|
| Verbindungsart |
flexibler Leiterplattenverbinder |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
5 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
7,5 mm |
| Rastermaß der Anschlüsse |
7,5 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
630 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,4 mm |
| Länge des Pins |
3,6 mm |
| Geeignet für Leiterplattendicke |
2 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..100 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2092-3155 CAGE CLAMP,lichtgrau
