1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
2-polig
Lötstift Ø 1,4 mm
direkt bedruckt
2,50 mm²
lichtgrau

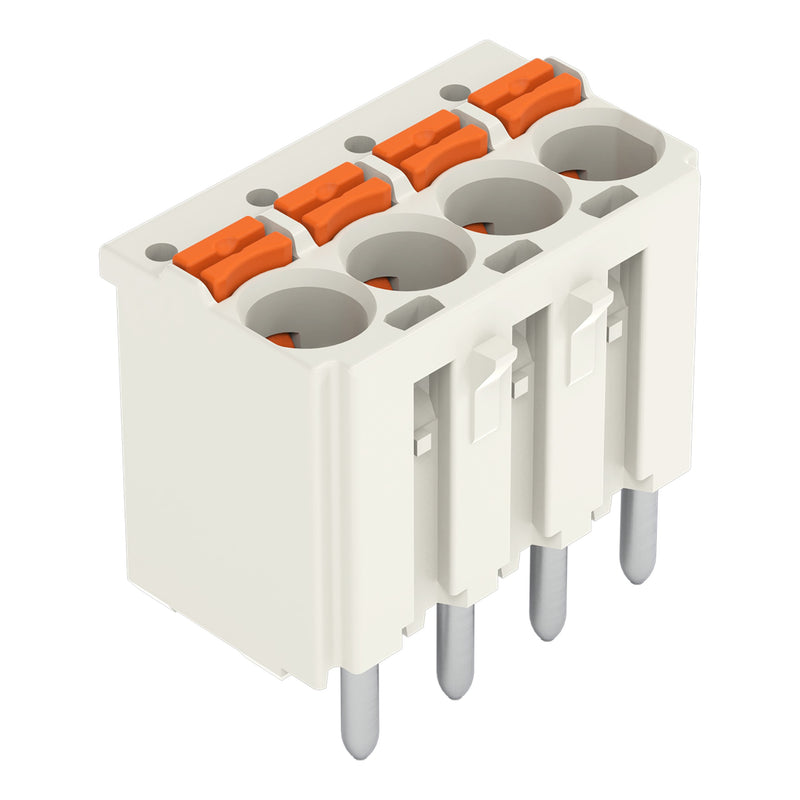

Federleiste/Buchse Serie 2092, lichtgrau

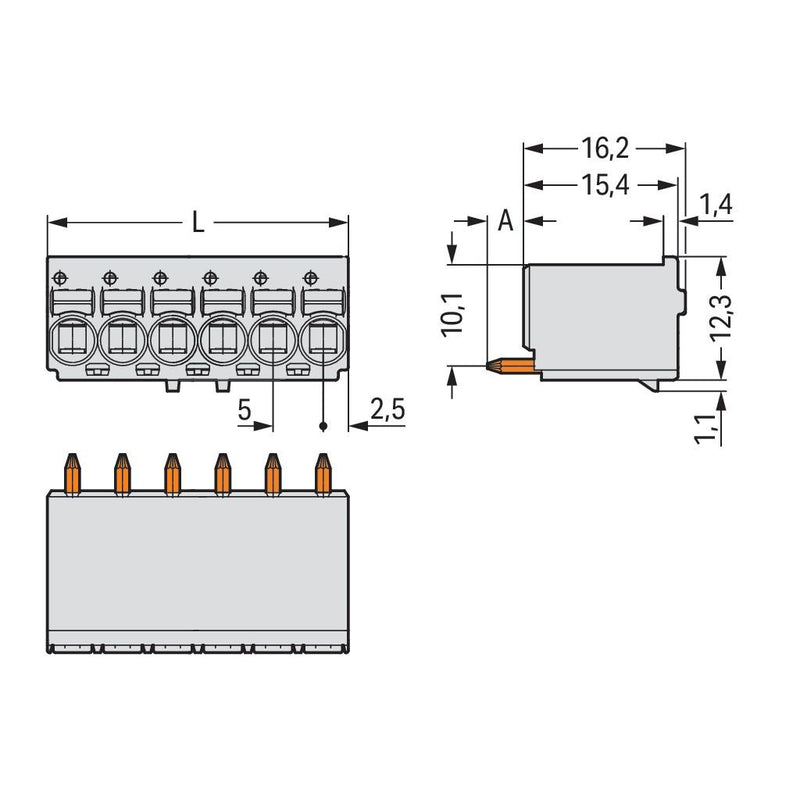

Die Federleiste/Buchse hat die Artikelnummer 2092-1172/000-5000 und ermöglicht eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (10 x 16,2 x 13,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach einerseits für den Anschluss des Leiters, andererseits für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. Der Leiter wird im Winkel von 90 ° zur Oberfläche eingeführt.
| Technische Details |
|---|
| Verbindungsart |
flexibler Leiterplattenverbinder |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
2 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
5 mm |
| Rastermaß der Anschlüsse |
5 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,4 mm |
| Länge des Pins |
3,6 mm |
| Geeignet für Leiterplattendicke |
2 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..100 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
200 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2092-1172/000-5000 CAGE CLAMP,lichtgrau
