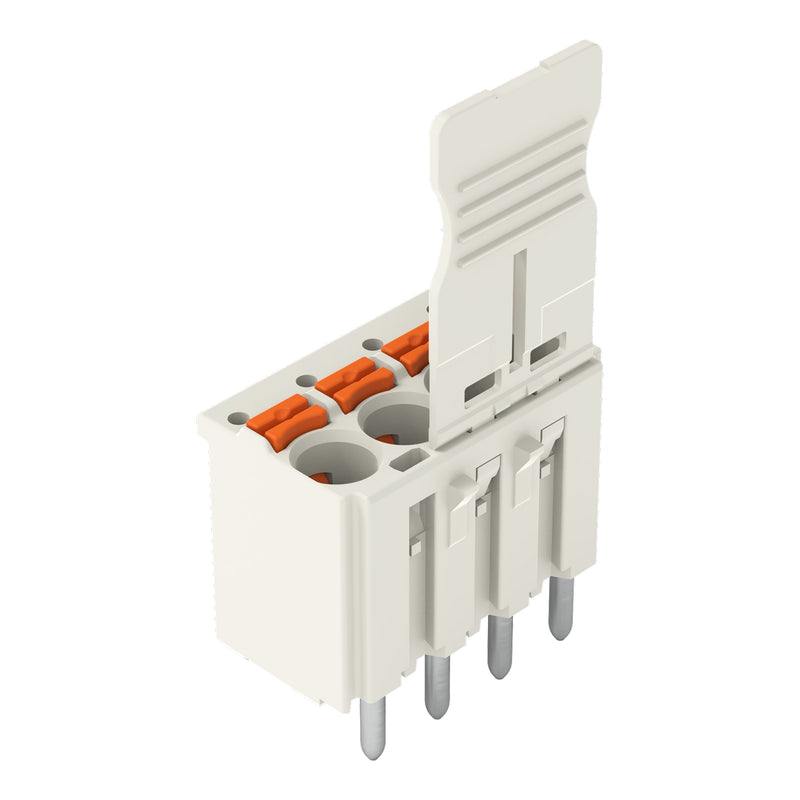

WAGO - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2092-1154/000-1000 CAGE CLAMP,lichtgrau − 100 Stück

1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
4-polig
Lötstift Ø 1,4 mm
Griffplatte
direkt bedruckt
2,50 mm²
lichtgrau

Federleiste/Buchse Serie 2092 mit Drücker

Bei dieser Federleiste/Buchse (Artikelnummer 2092-1154/000-1000) ist eine reibungslose Elektroinstallation der Schwerpunkt. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (20 x 34 x 13,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 2,5 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Durch einen Drücker wird diese Federleiste/Buchse betätigt. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier doppelt verwendet neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche im 90 °-Winkel eingeführt.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	4
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,4 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2092-1154/000-1000 CAGE CLAMP,lichtgrau
