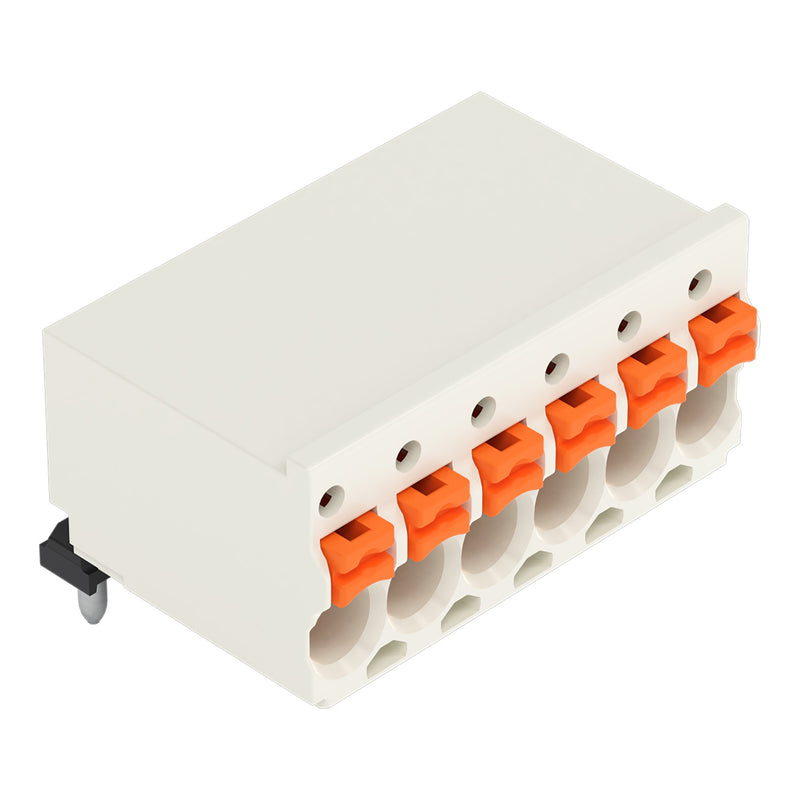

WAGO - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2091-1378/000-5000 CAGE CLAMP,lichtgrau − 100 Stück

1-Leiter-THT-Federleiste, abgewinkelt
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
8-polig
Lötstift Ø 1,0 mm
direkt bedruckt
1,50 mm²
lichtgrau

Federleiste/Buchse Serie 2091 mit Rastermaß 3,5 mm

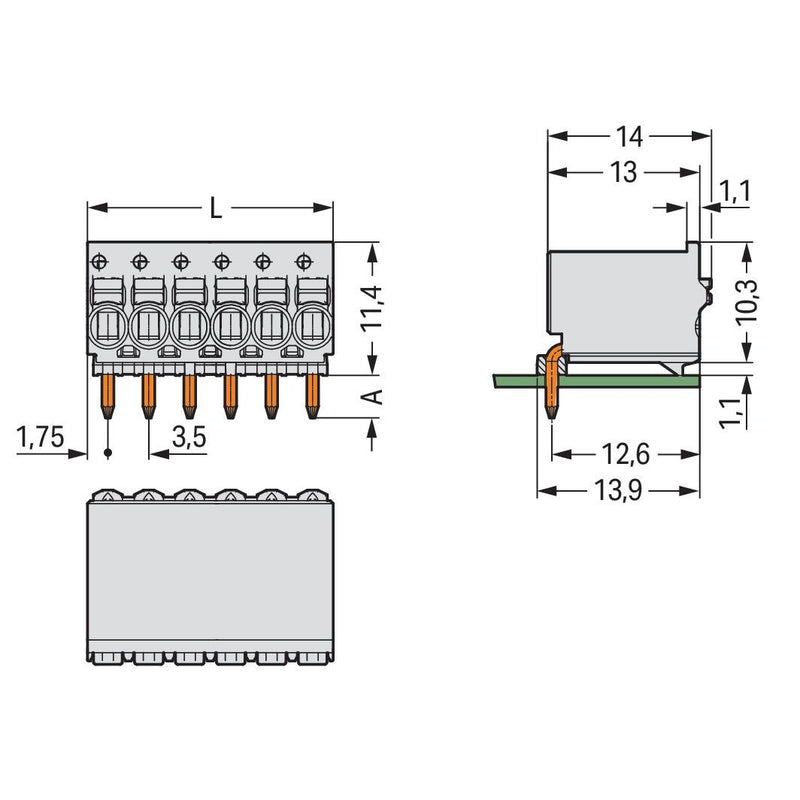

Bei dieser Federleiste/Buchse (Artikelnummer 2091-1378/000-5000) ist eine reibungslose Elektroinstallation der Fokus. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (28 x 11,4 x 14) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt einerseits für den Anschluss des Leiters, andererseits für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 0 ° zur Oberfläche.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	8
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2091-1378/000-5000 CAGE CLAMP,lichtgrau
