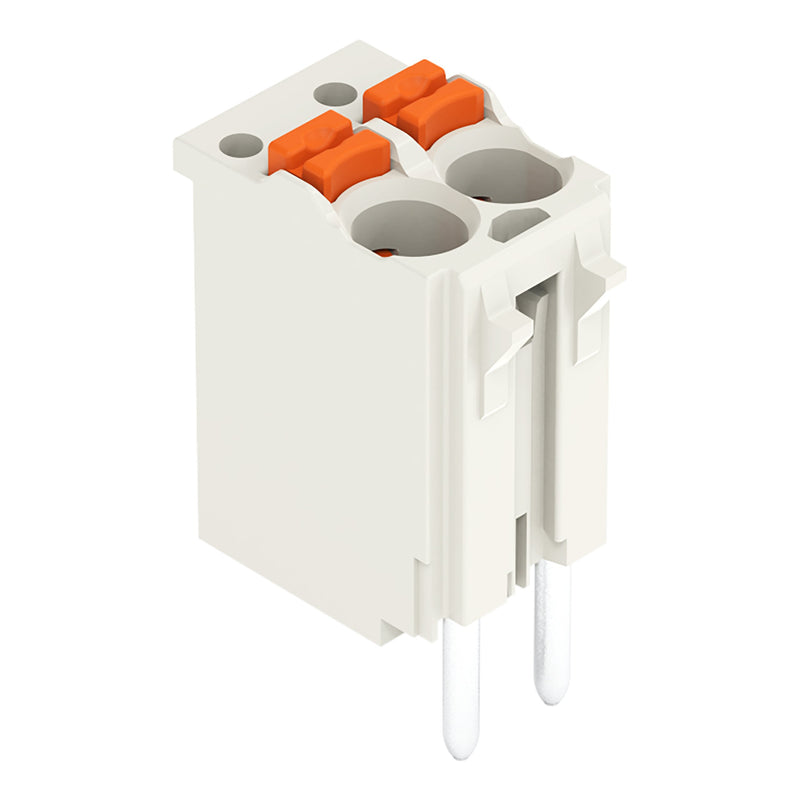

WAGO - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2091-1174/000-1000 CAGE CLAMP,lichtgrau − 200 Stück

1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
4-polig
Lötstift Ø 1,0 mm
direkt bedruckt
1,50 mm²
lichtgrau

Federleiste/Buchse Serie 2091 mit 90 ° Leitereinführung zur Platine

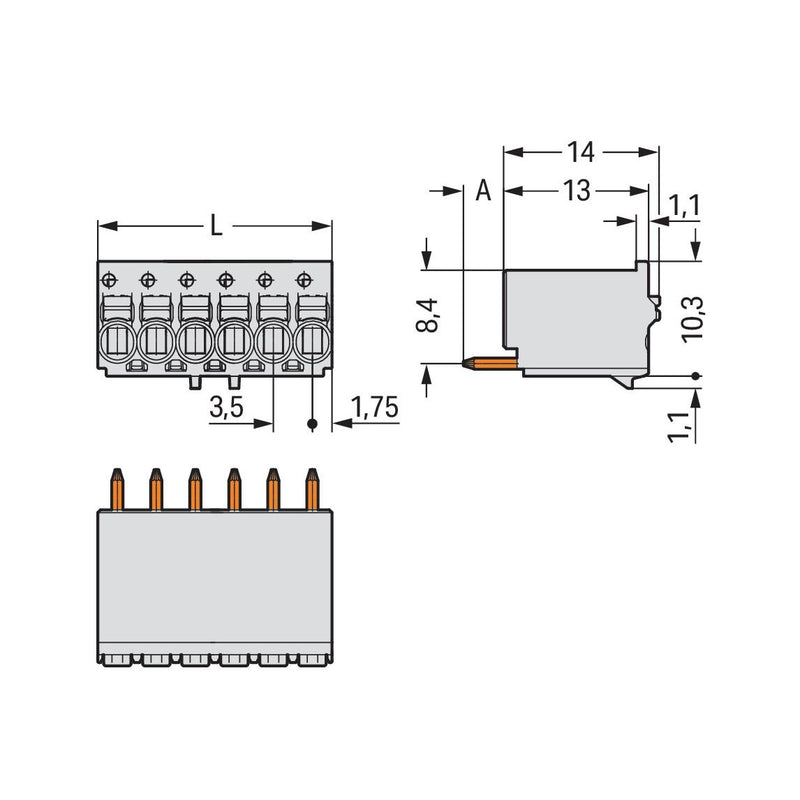

Bei dieser Federleiste/Buchse (Artikelnummer 2091-1174/000-1000) ist eine saubere Elektroinstallation das Hauptaugenmerk. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (14 x 14 x 11,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 1,5 mm². Die Kontaktoberfläche ist aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier doppelt genutzt neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. Eingeführt wird der Leiter in einem 90 °-Winkel zur Platine.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	4
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
200 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2091-1174/000-1000 CAGE CLAMP,lichtgrau
