1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
12-polig
Lötstift Ø 1,0 mm

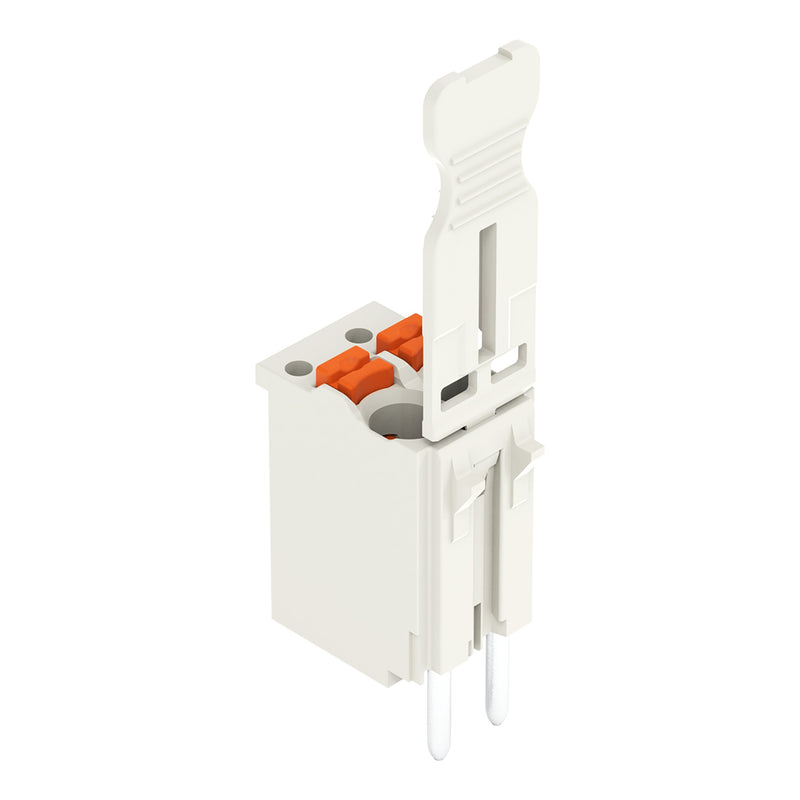

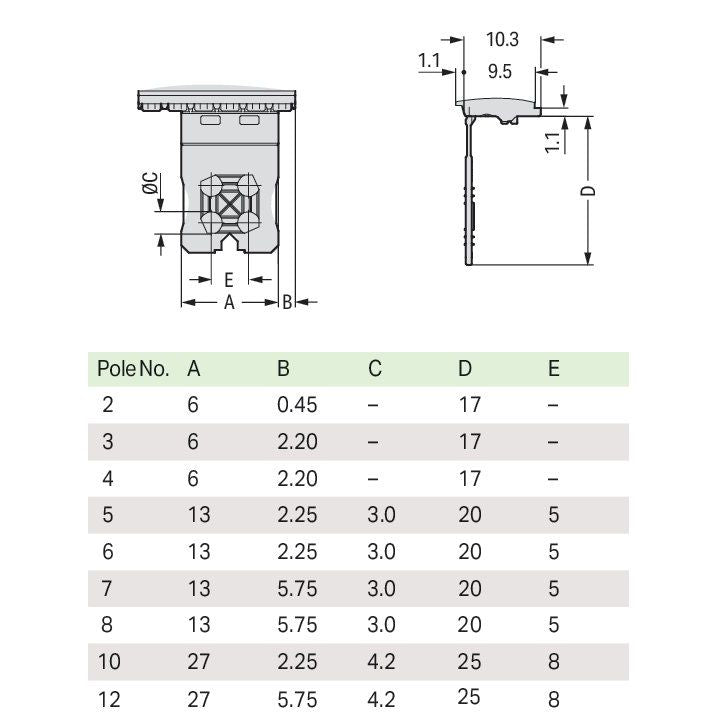

Griffplatte
direkt bedruckt
1,50 mm²
lichtgrau
Federleiste/Buchse Serie 2091 mit Drücker

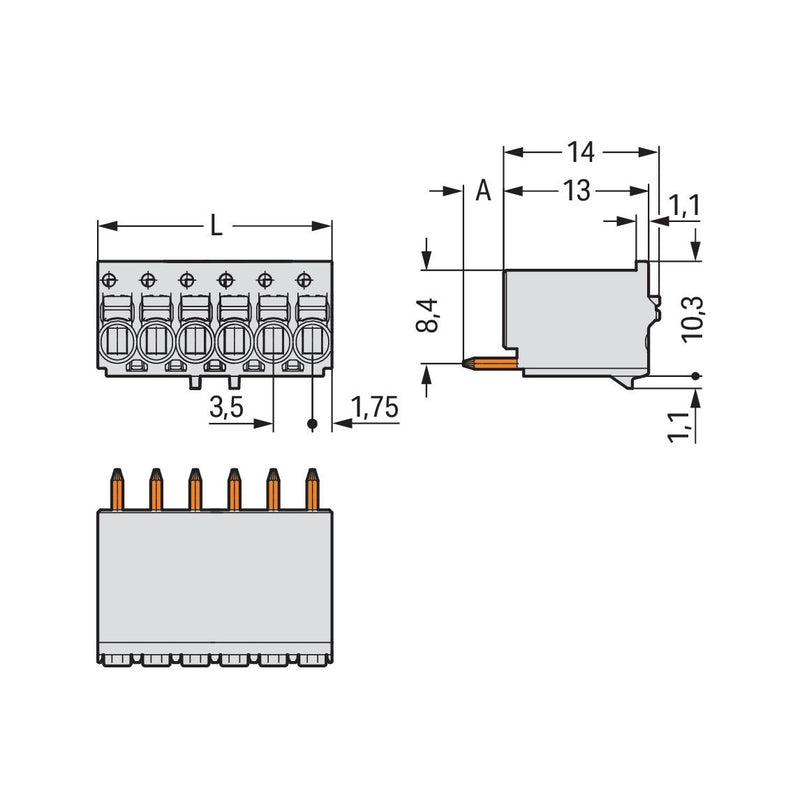

Die Federleiste/Buchse hat die Artikelnummer 2091-1162/000-1000 und bietet eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (42 x 38 x 11,4) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse gemacht für Leiterquerschnitte von 0,2 mm² bis 1,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Über einen Drücker wird diese Federleiste/Buchse betätigt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt nutzen sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. Eingeführt wird der Leiter im Winkel von 90 ° zur Platine.
| Technische Details |
|---|
| Verbindungsart |
flexibler Leiterplattenverbinder |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
12 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
3,5 mm |
| Rastermaß der Anschlüsse |
3,5 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1 mm |
| Länge des Pins |
3,6 mm |
| Geeignet für Leiterplattendicke |
2 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..100 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2091-1162/000-1000 CAGE CLAMP,lichtgrau
