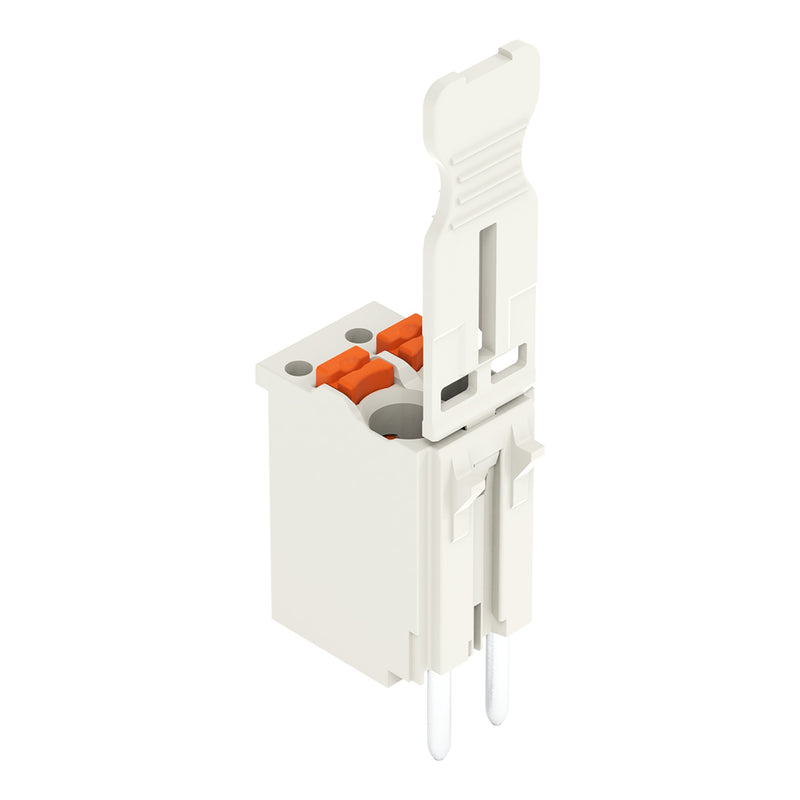

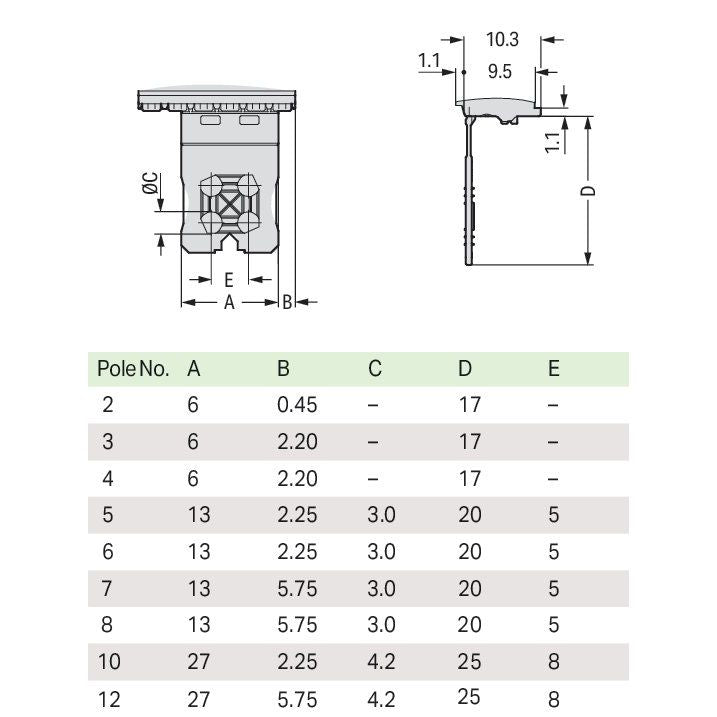

WAGO - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2091-1156/000-1000 CAGE CLAMP,lichtgrau − 50 Stück

1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
6-polig
Lötstift Ø 1,0 mm
Griffplatte
direkt bedruckt
1,50 mm²
lichtgrau

Federleiste/Buchse Serie 2091 mit Drücker

Bei dieser Federleiste/Buchse mit der Artikelnummer 2091-1156/000-1000 ist eine reibungslose Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (21 x 33 x 11,4) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich zweifach einerseits für den Anschluss des Leiters, andererseits für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THT verlötet. Der Leiter wird im 90 °-Winkel zur Oberfläche eingeführt.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	6
Anzahl der Steckkontaktreihen	1

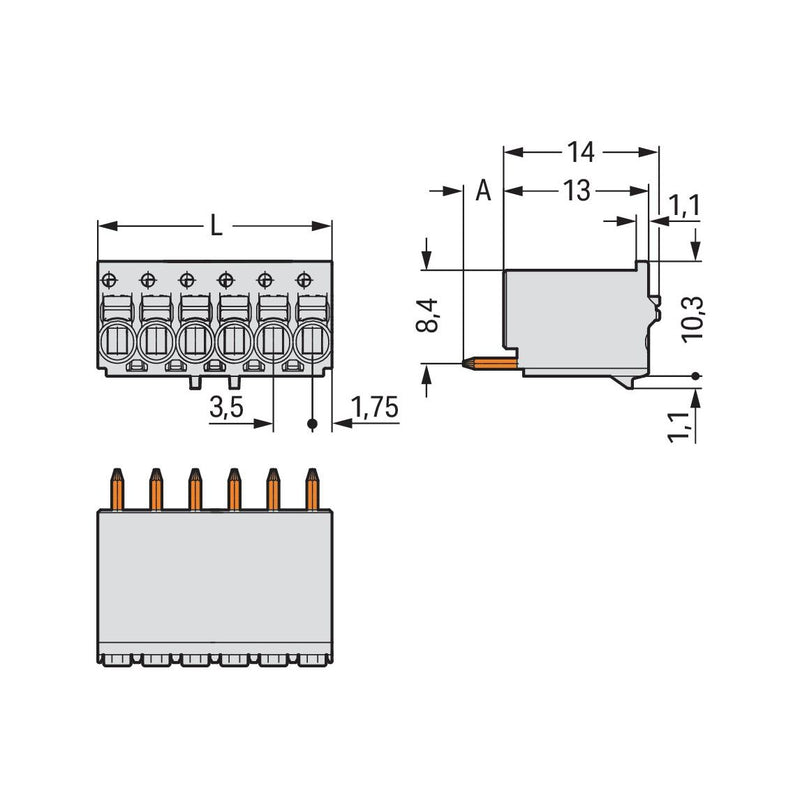

Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THT-Federleiste 2091-1156/000-1000 CAGE CLAMP,lichtgrau
