WAGO - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 20922380200000997409 abgewinkelt − 140 Stück

1-Leiter-THR-Federleiste, abgewinkelt
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
10-polig
Lötstift Ø 1,4 mm
versilberte Kontakte

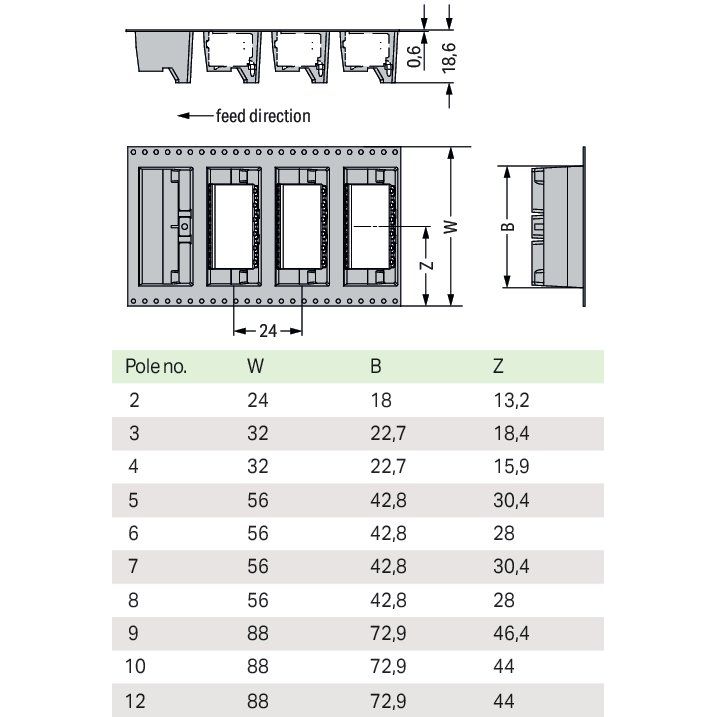

im Gurt
2,50 mm²
lichtgrau

Federleiste/Buchse Serie 2092 mit Rastermaß 5 mm

Die Federleiste/Buchse hat die Artikelnummer 2092-2380/200-000/997-409 und verspricht eine saubere ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  erforderlich. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet. Für die Kontaktoberfläche wurde Silber eingesetzt. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt einerseits für den Anschluss des Leiters, andererseits für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR. Eingeführt wird der Leiter im 0 °-Winkel zur Oberfläche.

Technische Details
Polzahl	10
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Durchmesser Anschlusspin	1,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt

Lieferumfang:
140 x Stück Leiterplattensteckverbinder
