WAGO - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 20922374200000997405 abgewinkelt − 120 Stück

1-Leiter-THR-Federleiste, abgewinkelt
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
4-polig
Lötstift Ø 1,4 mm
versilberte Kontakte

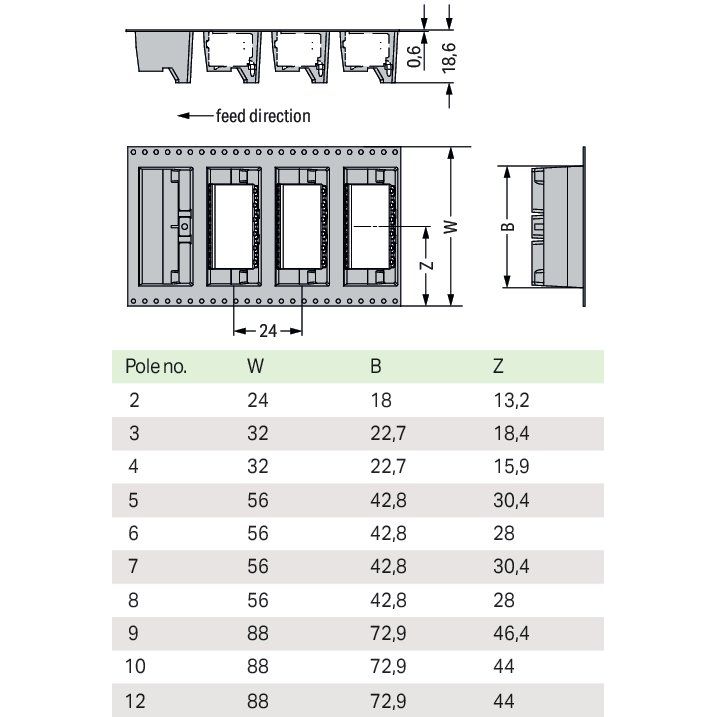

im Gurt
2,50 mm²
lichtgrau

Federleiste/Buchse Serie 2092 mit Drücker

Die Federleiste/Buchse hat die Artikelnummer 2092-2374/200-000/997-405 und bietet eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 9 bis 10 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² ausgelegt. Die Oberfläche der Kontakte besteht aus Silber. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich zweifach nutzen einerseits für die Kontaktierung des Steckerstiftes, andererseits für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THR verlötet. Der Leiter wird zur Platine im 0 °-Winkel eingeführt.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	4
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	THR-Anschluss
Durchmesser Anschlusspin	1,4 mm
Länge des Pins	2,4 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
120 x Stück Leiterplattensteckverbinder
