WAGO - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 20922373200000997405 abgewinkelt − 120 Stück

1-Leiter-THR-Federleiste, abgewinkelt
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
3-polig
Lötstift Ø 1,4 mm
versilberte Kontakte

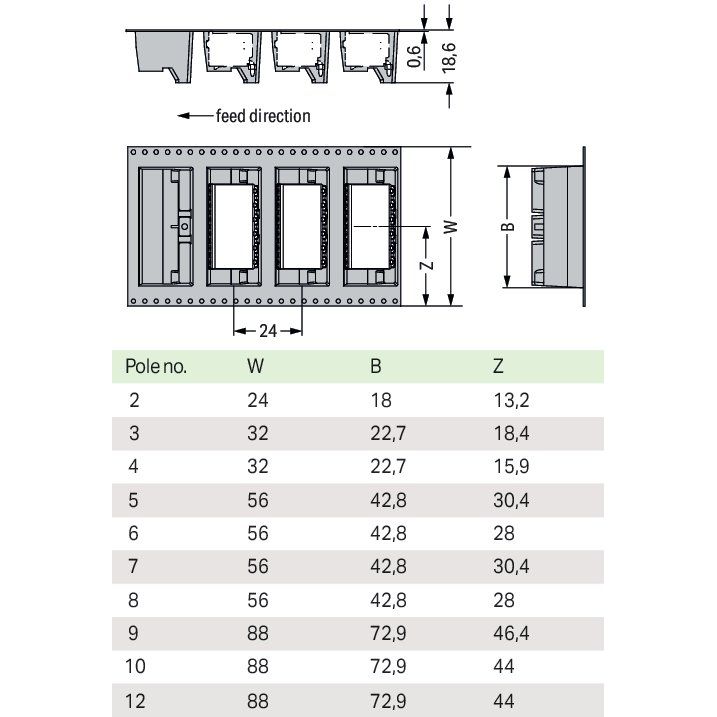

im Gurt
2,50 mm²
lichtgrau

Federleiste/Buchse Serie 2092 mit Rastermaß 5 mm

Die Federleiste/Buchse hat die Artikelnummer 2092-2373/200-000/997-405 und schafft eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 9 bis 10 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Silber. Über einen Drücker wird diese Federleiste/Buchse betätigt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt nutzen sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR. Der Leiter wird in einem 0 °-Winkel zur Oberfläche eingeführt.

Technische Details
Polzahl	3
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Durchmesser Anschlusspin	1,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt

Lieferumfang:
120 x Stück Leiterplattensteckverbinder
