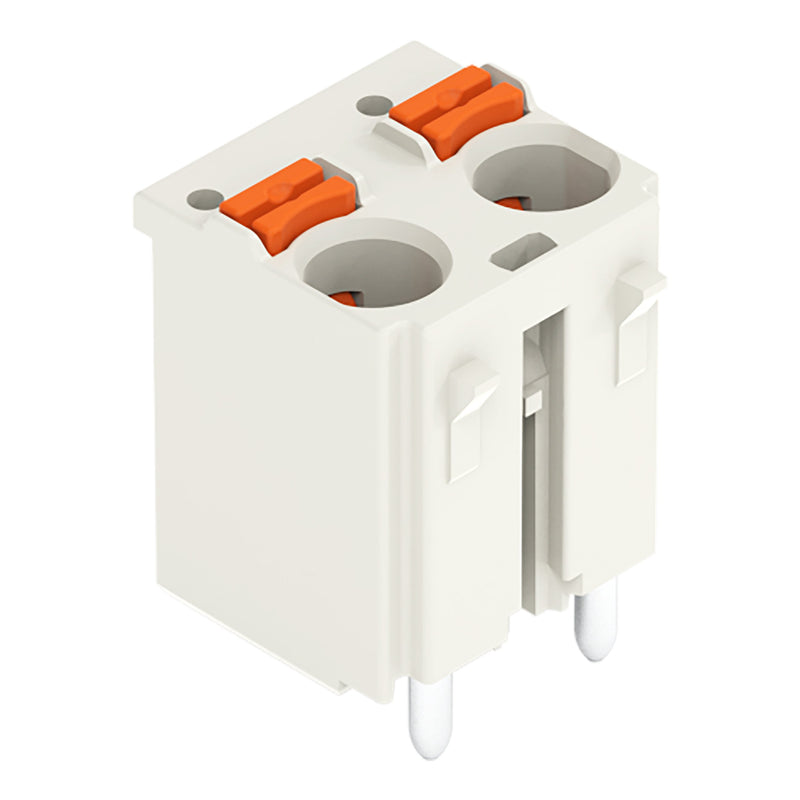

WAGO - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 2092-4174/200-000 gerade, lichtgrau − 100 Stück

1-Leiter-THR-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 7,5 mm
4-polig
Lötstift Ø 1,4 mm
2,50 mm²
lichtgrau

Federleiste/Buchse Serie 2092 mit Rastermaß 7,5 mm

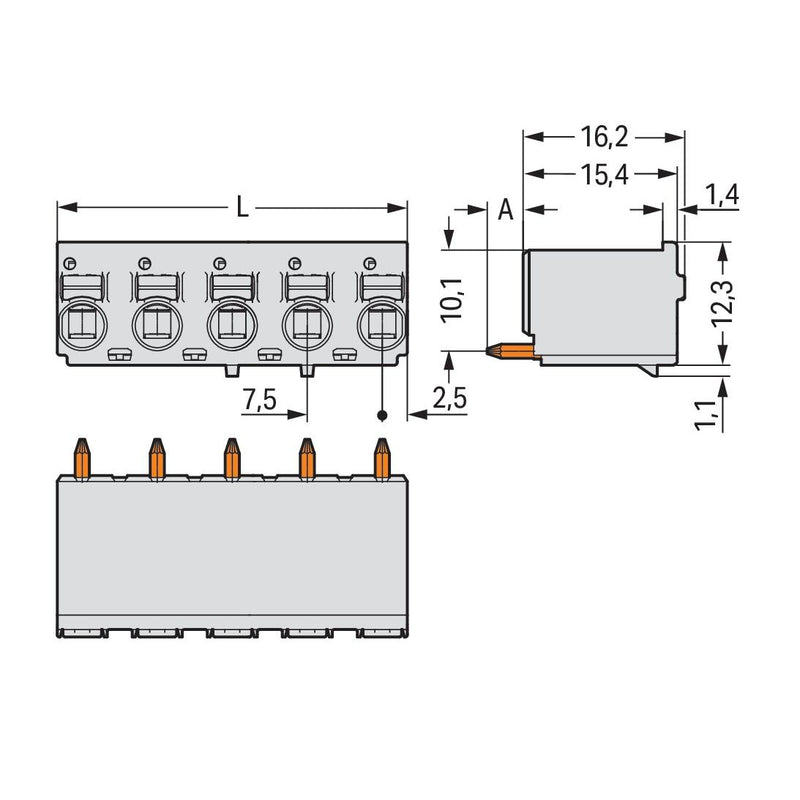

Die Federleiste/Buchse mit der Artikelnummer 2092-4174/200-000 schafft eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (27,5 x 16,2 x 13,4) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse geeignet für Leiterquerschnitte von 0,2 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Silber. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach nutzen einerseits für die Kontaktierung des Steckerstiftes, andererseits für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR. Der Leiter wird im 90 °-Winkel zur Oberfläche eingeführt.

Technische Details
Steckverbinderausführung	freier Steckverbinder
Polzahl	4
Anzahl der Steckkontaktreihen	1
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Verschmutzungsgrad	2
Art der Leiterplattenbefestigung	Anschlusskontakt
Art der Banderolierung	ohne

Lieferumfang:
100 x Stück Leiterplattensteckverbinder 2092-4174/200-000
