1-Leiter-THR-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
9-polig
Lötstift Ø 1,4 mm
versilberte Kontakte
2,50 mm²
lichtgrau

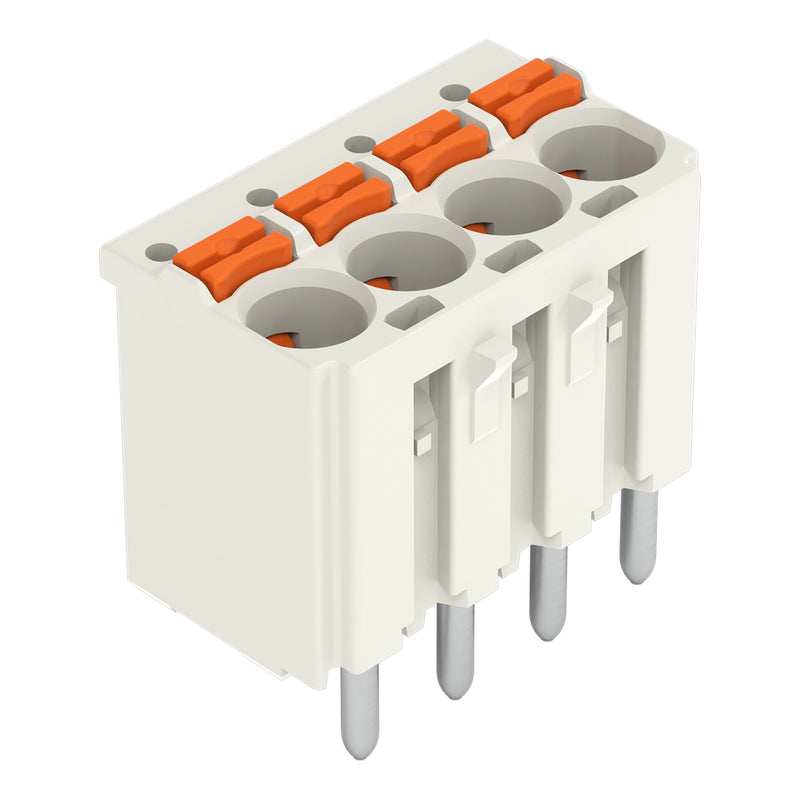

Federleiste/Buchse Serie 2092 mit Push-in CAGE CLAMP®

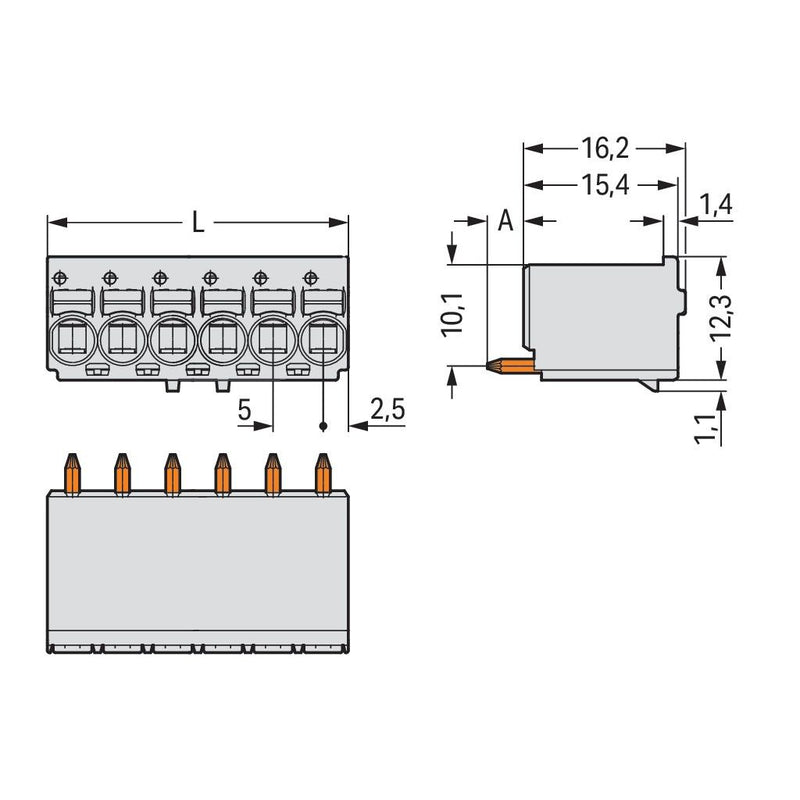

Die Federleiste/Buchse hat die Artikelnummer 2092-2179/200-000 und bietet eine reibungslose Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (40 x 16,2 x 13,4) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse ausgelegt für Leiterquerschnitte von 0,2 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Silber. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt nutzen sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR. Der Leiter wird zur Platine im 90 °-Winkel eingeführt.
| Technische Details |
|---|
| Verbindungsart |
flexibler Leiterplattenverbinder |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
9 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
5 mm |
| Rastermaß der Anschlüsse |
5 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
THR-Anschluss |
| Durchmesser Anschlusspin |
1,4 mm |
| Länge des Pins |
3,6 mm |
| Geeignet für Leiterplattendicke |
2 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..100 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x Stück Leiterplattensteckverbinder 2092-2179/200-000
