WAGO - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 20912178200000997407 gerade, lichtgrau − 130 Stück

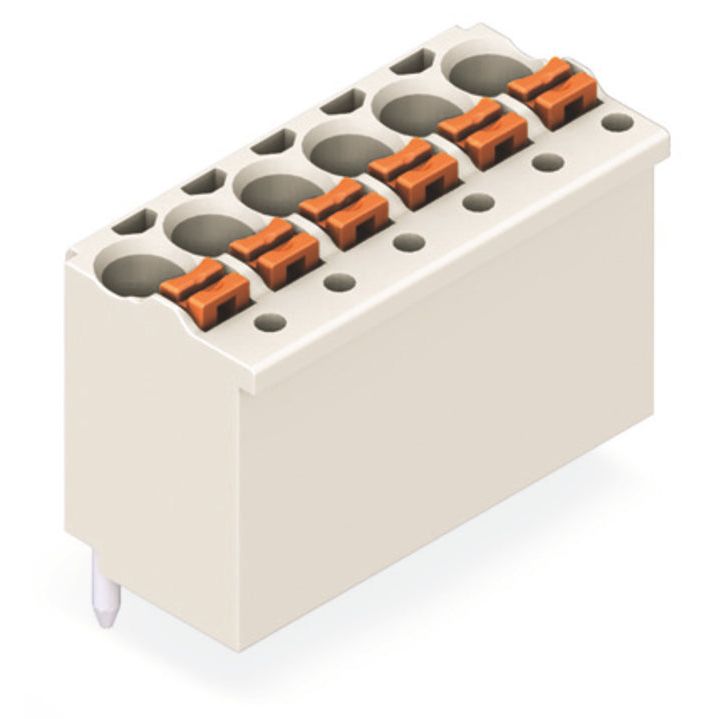

1-Leiter-THR-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
8-polig
Lötstift Ø 1,0 mm
versilberte Kontakte
im Gurt
1,50 mm²
lichtgrau

Federleiste/Buchse Serie 2091 mit 90 ° Leitereinführung zur Platine

Bei dieser Federleiste/Buchse (Artikelnummer 2091-2178/200-000/997-407) ist eine saubere Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  erforderlich. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (28 x 14 x 11,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Kontaktoberfläche ist aus Silber. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier zweifach genutzt neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR. Der Leiter wird zur Platine in einem 90 °-Winkel eingeführt.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	8
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	Blistergurt (für SMD)

Lieferumfang:
130 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 20912178200000997407 gerade, lichtgrau
