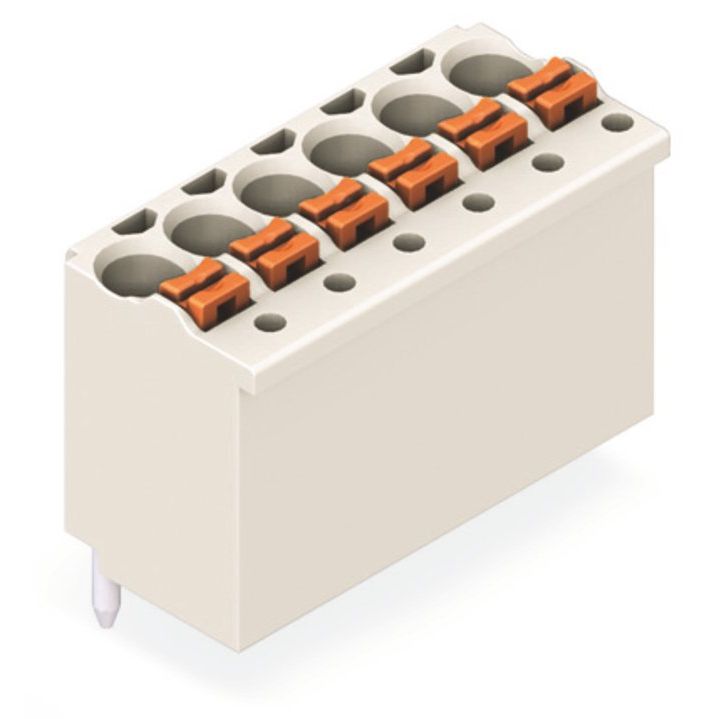

WAGO - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 20912177200000997407 gerade, lichtgrau − 130 Stück

1-Leiter-THR-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
7-polig
Lötstift Ø 1,0 mm
versilberte Kontakte
im Gurt
1,50 mm²
lichtgrau

Federleiste/Buchse Serie 2091 mit 90 ° Leitereinführung zur Platine

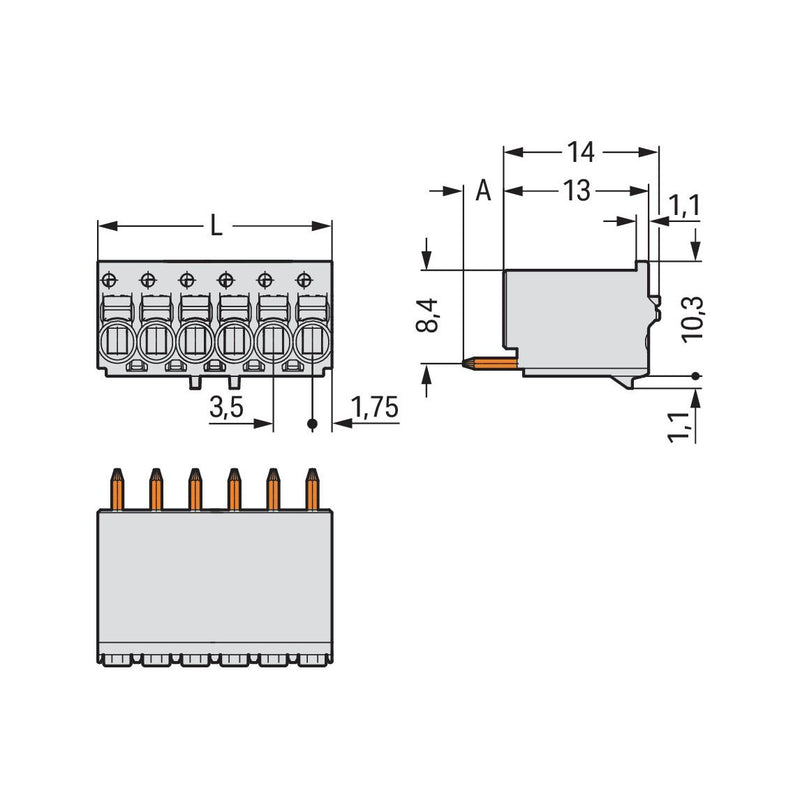

Bei dieser Federleiste/Buchse mit der Artikelnummer 2091-2177/200-000/997-407 ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 9 bis 10 mm  benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (24,5 x 14 x 11,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Silber. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier gleich zweifach verwendet neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR. Eingeführt wird der Leiter in einem 90 °-Winkel zur Platine.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	7
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten

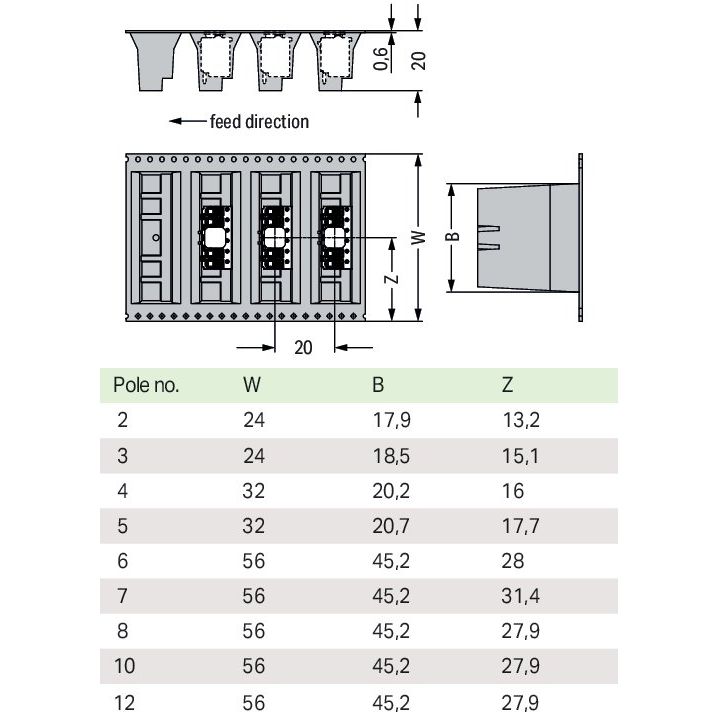

Art der Banderolierung	Blistergurt (für SMD)

Lieferumfang:
130 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder 1-Leiter-THR-Federleiste 20912177200000997407 gerade, lichtgrau
