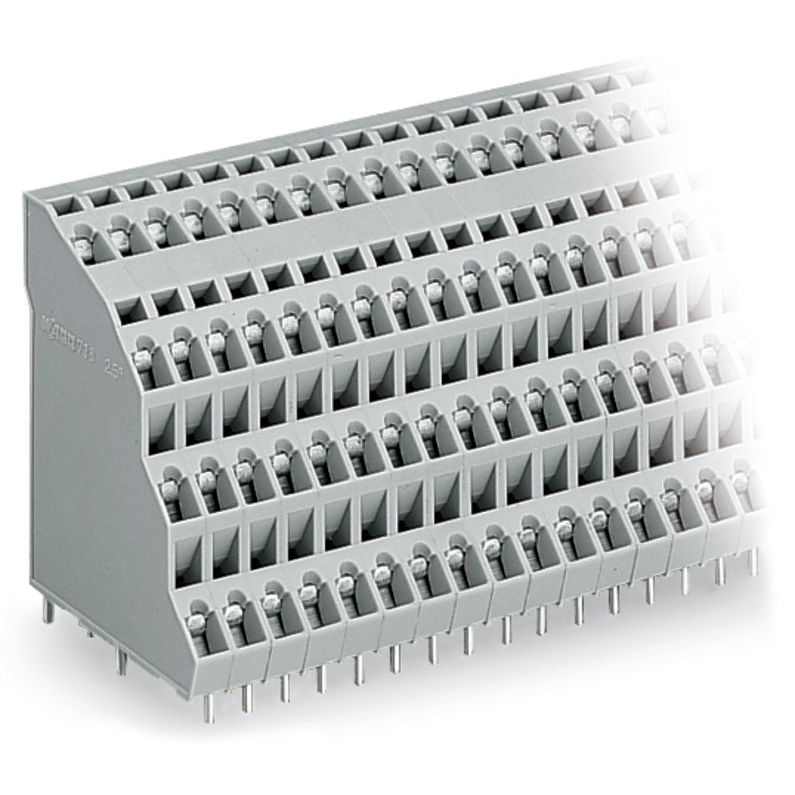

WAGO - Leiterplattenklemme Vierstock-Leiterplattenkl. 738-203 2,5mm² − 48 Stück

Vierstock-Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
12-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 738 mit 45 ° Leitereinführung zur Platine

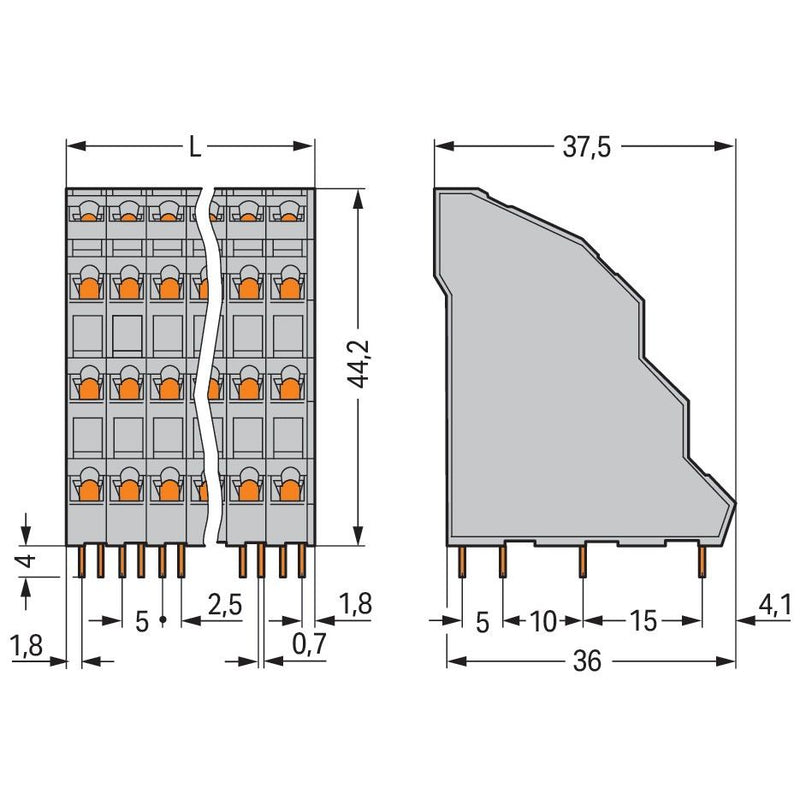

Bei dieser Leiterplattenklemme mit der Artikelnummer 738-203 steht ein schneller und zuverlässiger Anschluss im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (16 x 48,2 x 37,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im Winkel von 45 ° eingeführt.

Technische Details
Höhe	44,2 mm
Anzahl der elektrischen Anschlüsse	12
Anzahl der Etagen	4
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	18 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
48 x Stück Leiterplattenklemme Serie 738
