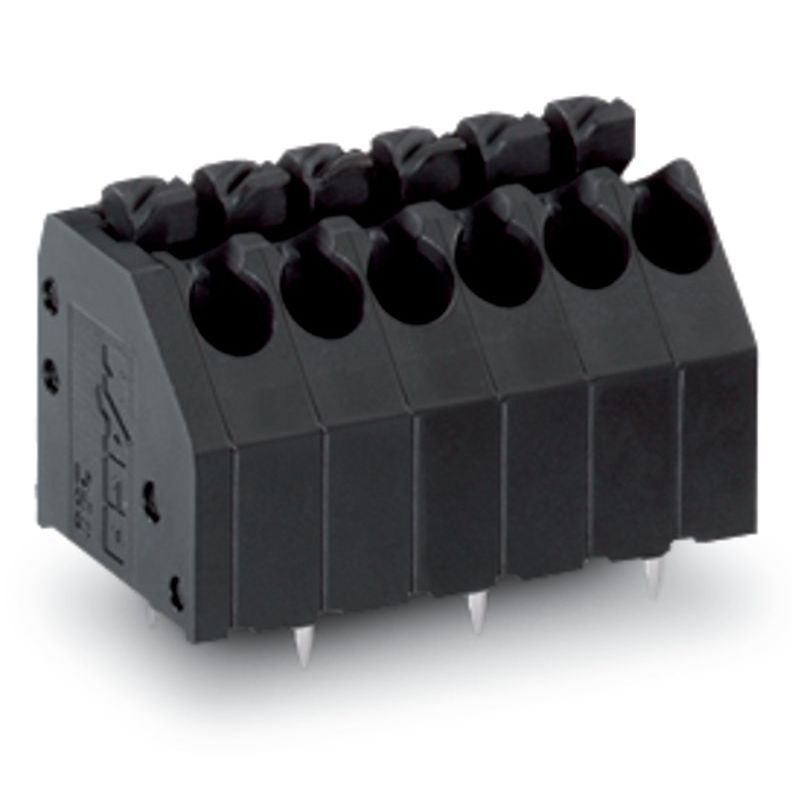

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
6-polig
Push-in CAGE CLAMP®

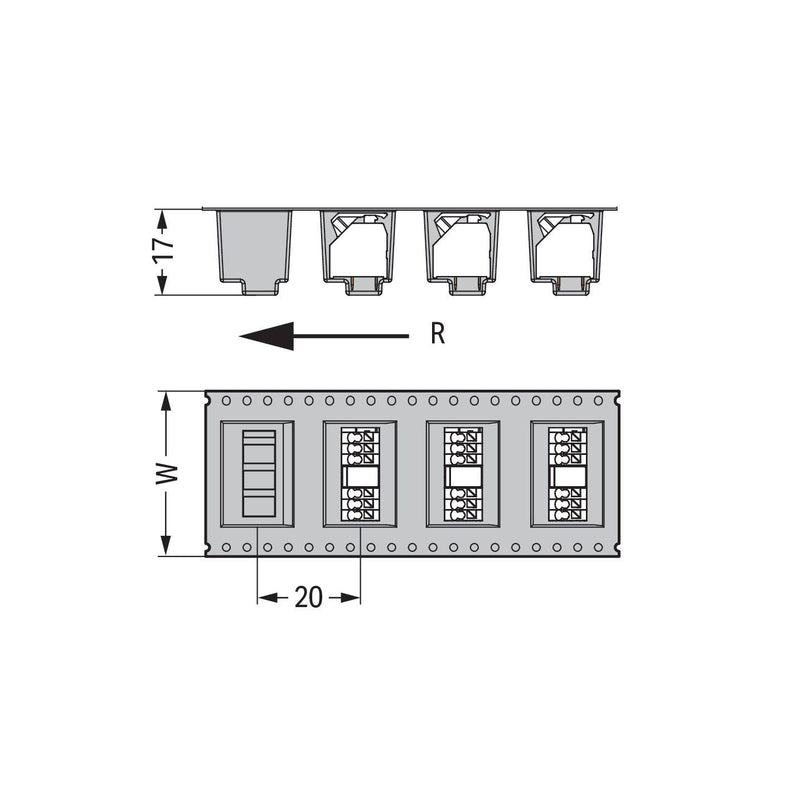

im Gurt
schwarz
Leiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine
Die Leiterplattenklemme hat die Artikelnummer 250-206/353-604/997-406 und ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8,5 und 9,5 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (22,5 x 15,5 x 12) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THR auf die Platine gelötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Oberfläche.

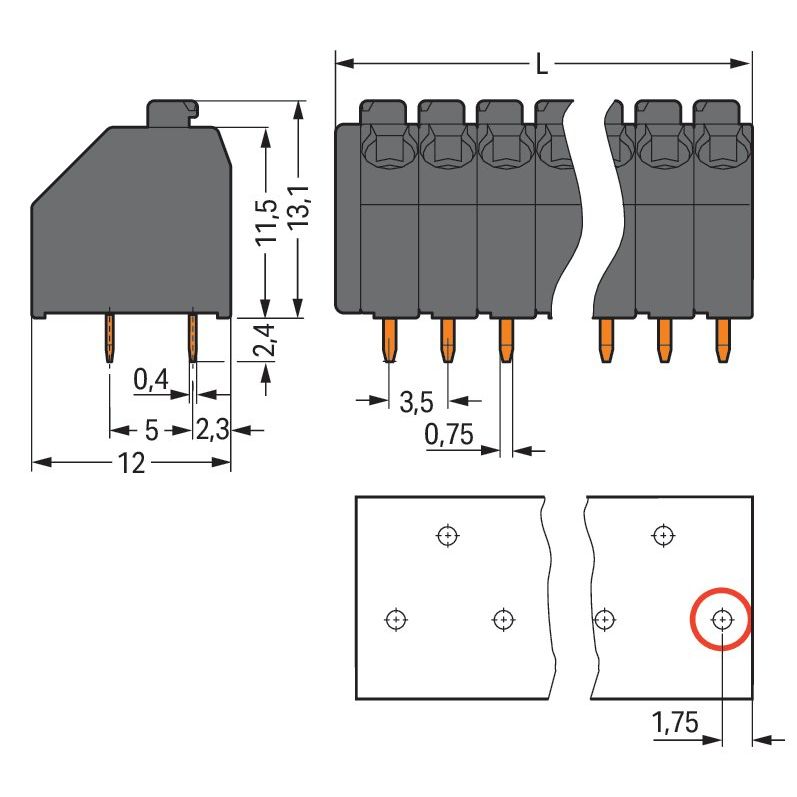

| Technische Details |
|---|
| Höhe |
13,1 mm |
| Anzahl der elektrischen Anschlüsse |
6 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
3,5 mm |
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben) |
| Bemessungsstrom In |
8 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,2..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,2..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,2..1,5 mm² |
| Anschlussart Leiterplatte |
THR-Anschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V2 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
160 x WAGO GmbH & Co. KG - Leiterplattenklemme THR-Leiterplattenklemme 250-206/353-604/997- Drücker,1,5mm²,sw
