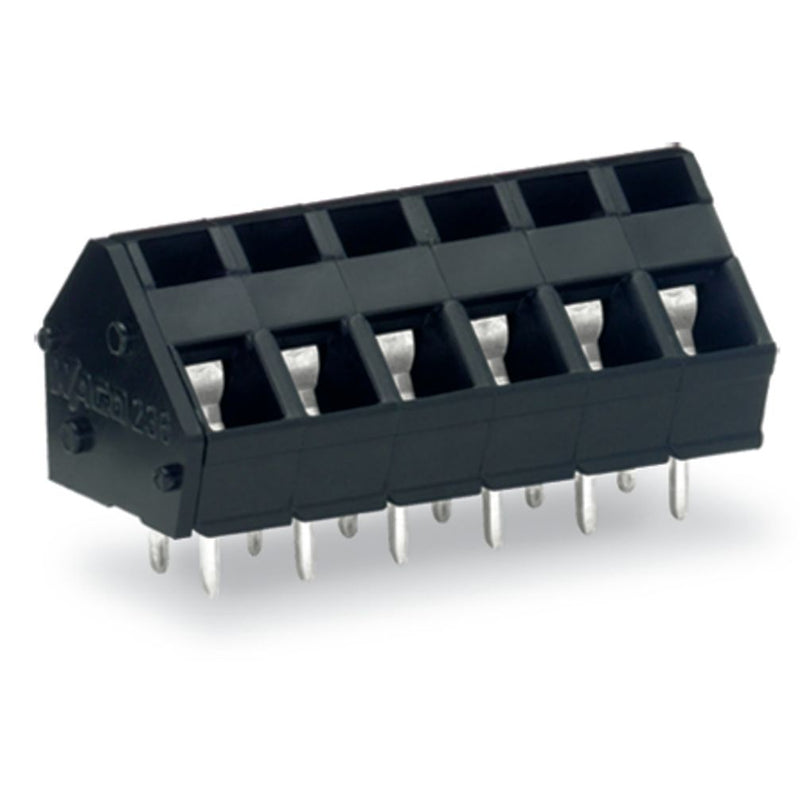

WAGO - Leiterplattenklemme THR-Leiterplattenklemme 236-406/334-604 2,5 mm² − 35 Stück

THR-Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
6-polig
CAGE CLAMP®
Brückungsmöglichkeit
schwarz

Leiterplattenklemme Serie 236 mit Lötstiftabmessungen 0,7 x 0,7 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 236-406/334-604 steht ein einfacher und zuverlässiger Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (32,3 x 16,6 x 14) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche ist aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THR verlötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Oberfläche.

Technische Details
Höhe	13 mm
Anzahl der elektrischen Anschlüsse	6
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	24 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	THR-Anschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,6 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V2
Betriebstemperatur	-60..115 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
35 x WAGO GmbH & Co. KG - Leiterplattenklemme THR-Leiterplattenklemme 236-406/334-604 2,5 mm²
