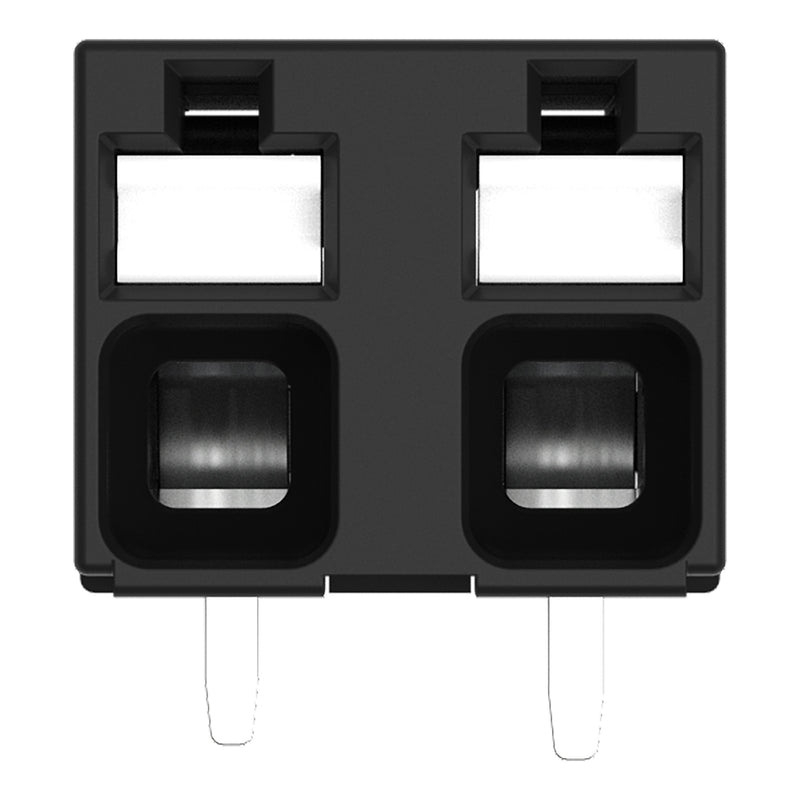

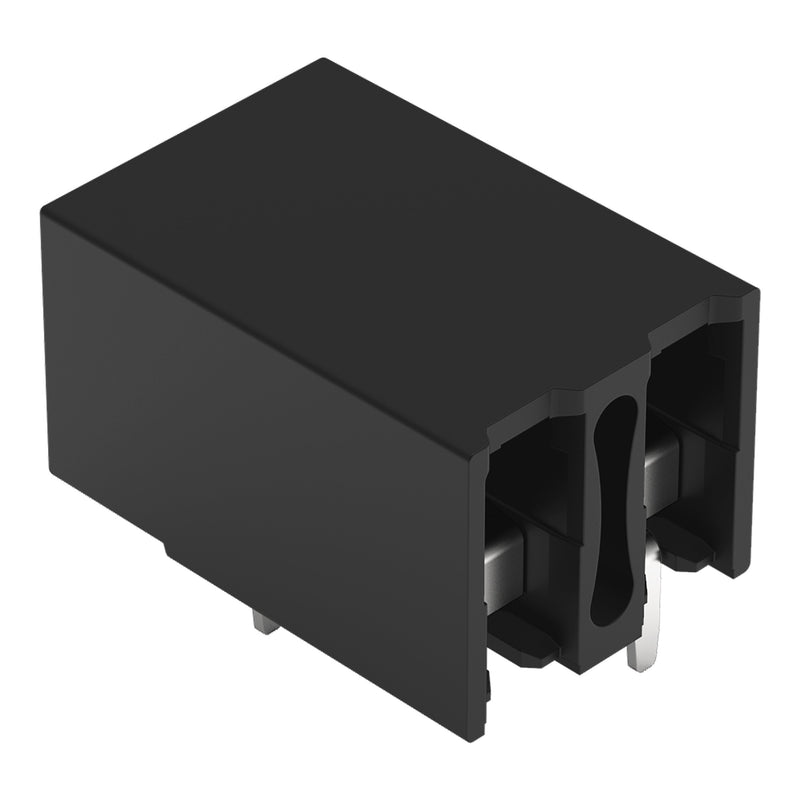

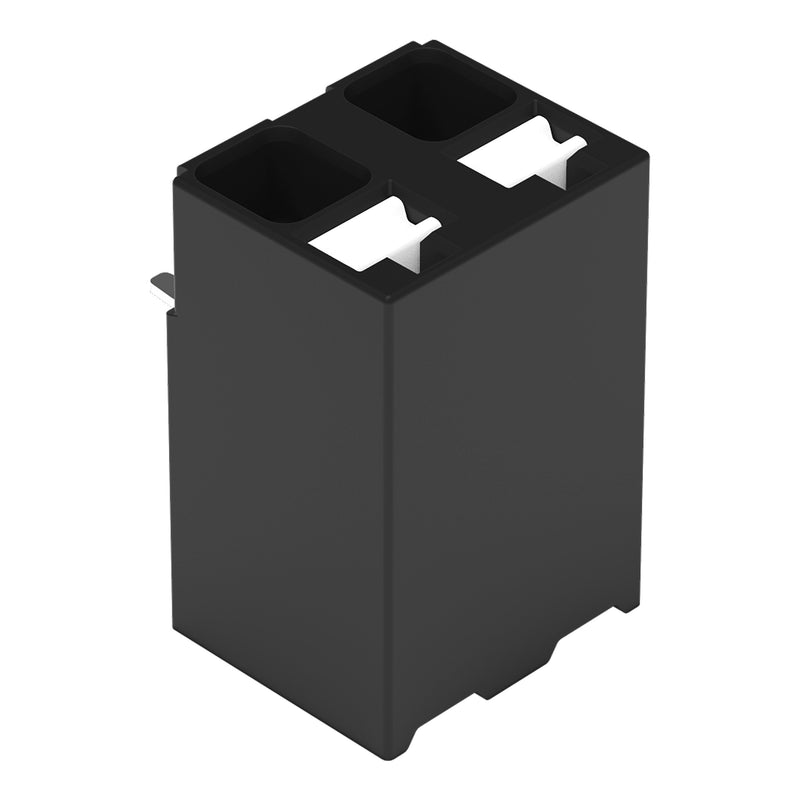

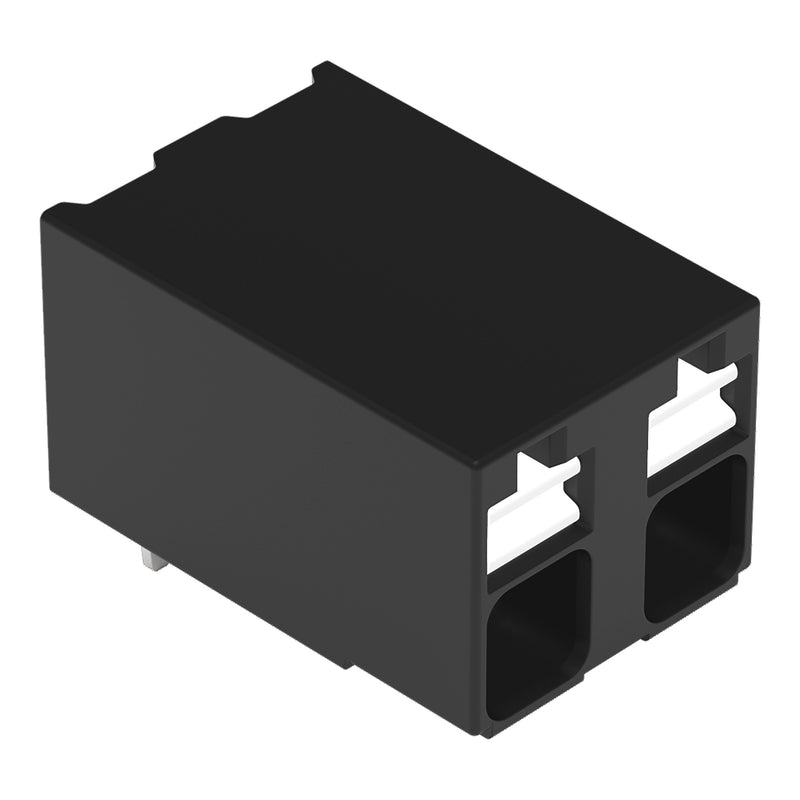

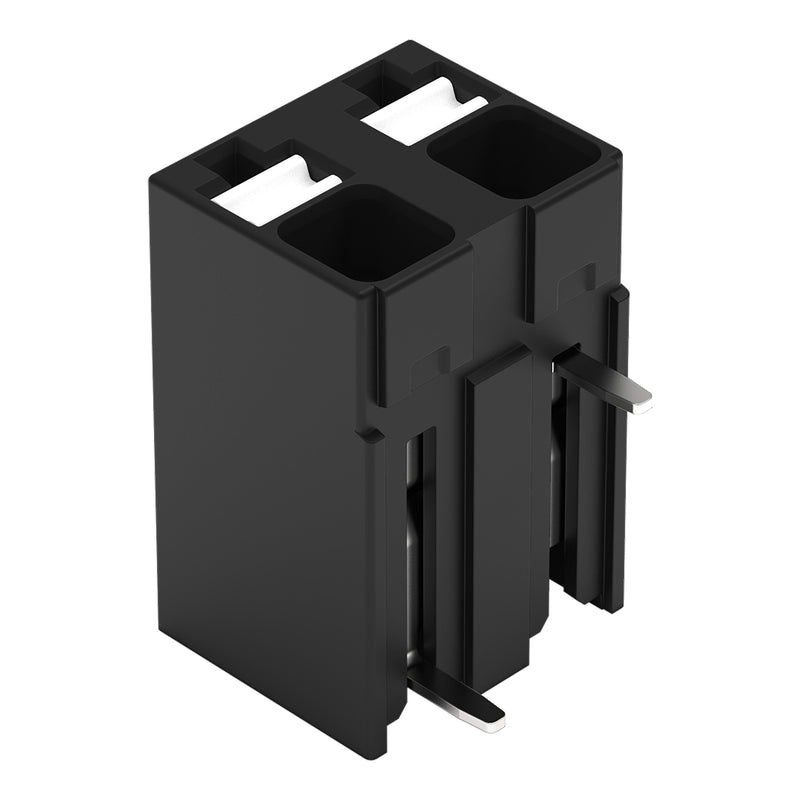

WAGO - Leiterplattenklemme THR-Leiterplattenklemme 20863222300000997604 Drücker,1,5mm²,sw − 3735 Stück

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
2-polig
Push-in CAGE CLAMP®

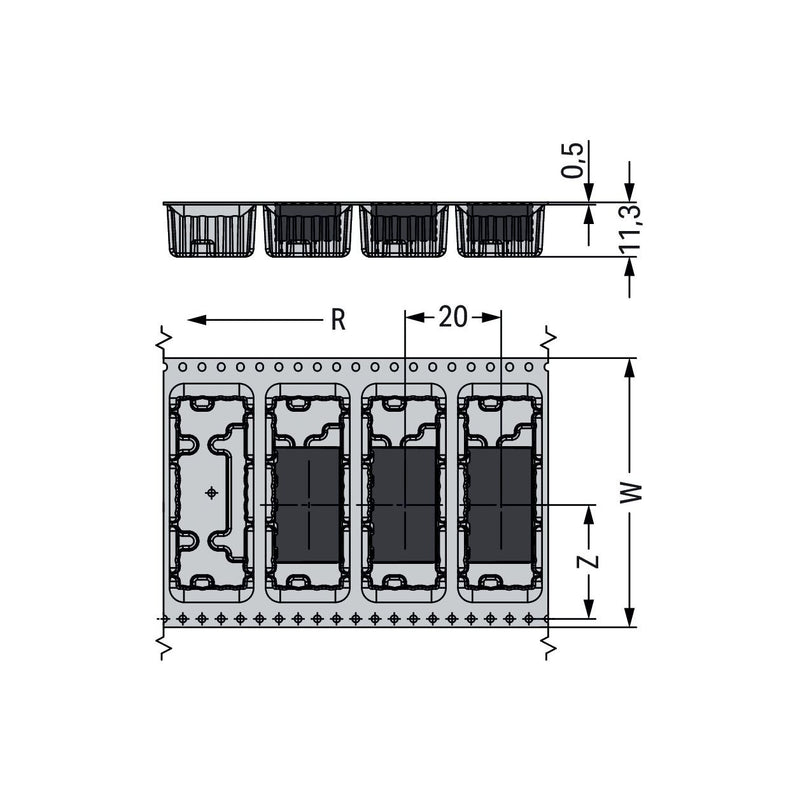

im Gurt
Lötstiftlänge 1,5 mm
1,50 mm²
schwarz

Leiterplattenklemme Serie 2086 mit Drücker

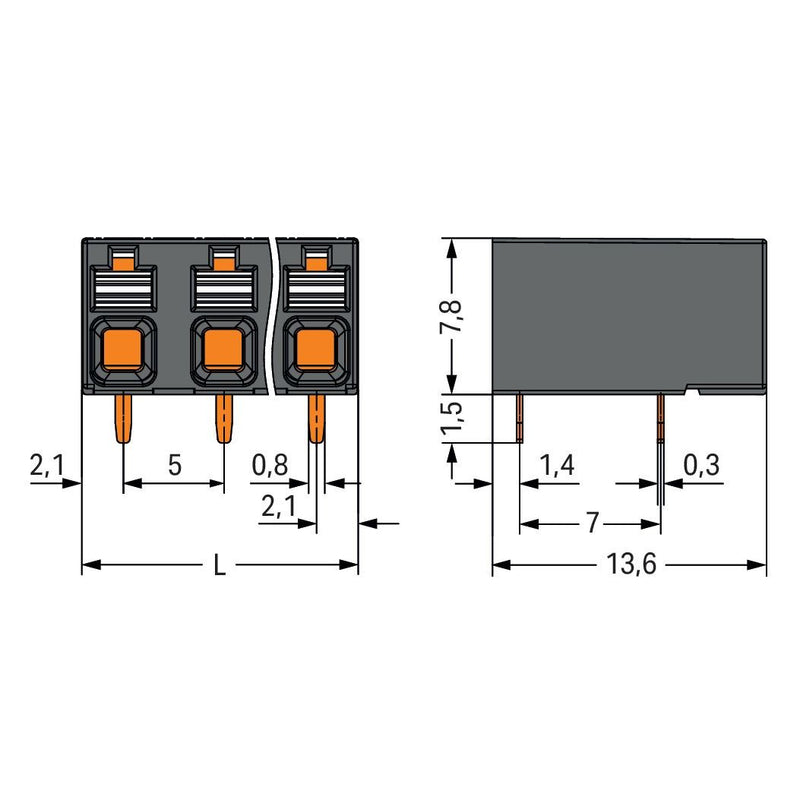

Die Leiterplattenklemme hat die Artikelnummer 2086-3222/300-000/997-604 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (9,2 x 9,3 x 13,6) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THR auf die Platine gelötet. Eingeführt wird der Leiter im 0 °-Winkel zur Oberfläche.

Technische Details
Höhe	7,8 mm
Anzahl der elektrischen Anschlüsse	2
Anzahl der Etagen	1

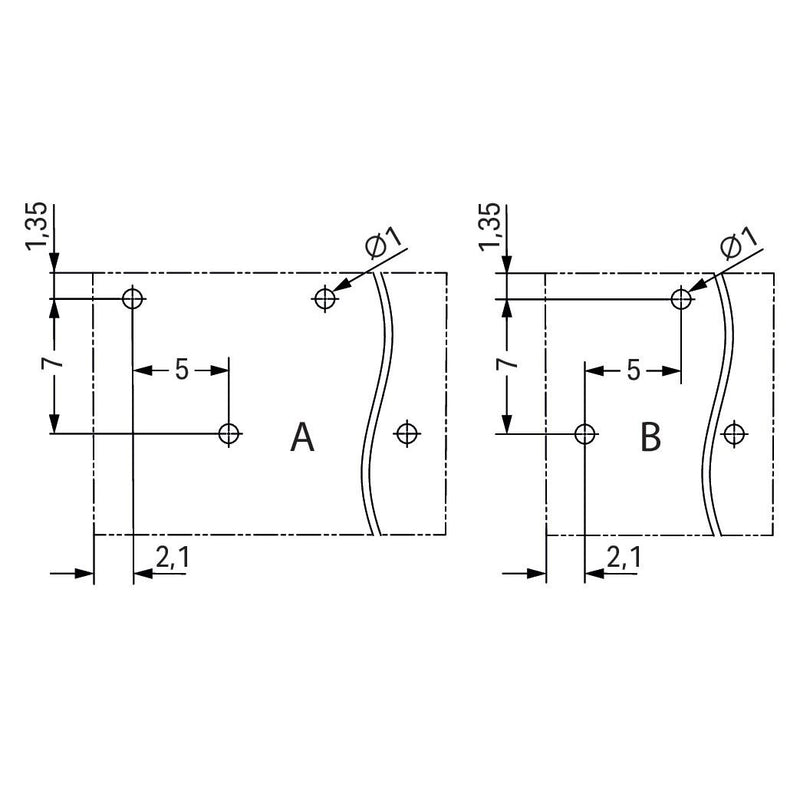

Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	17,5 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	THR-Anschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
3735 x WAGO GmbH & Co. KG - Leiterplattenklemme THR-Leiterplattenklemme 20863222300000997604 Drücker,1,5mm²,sw
