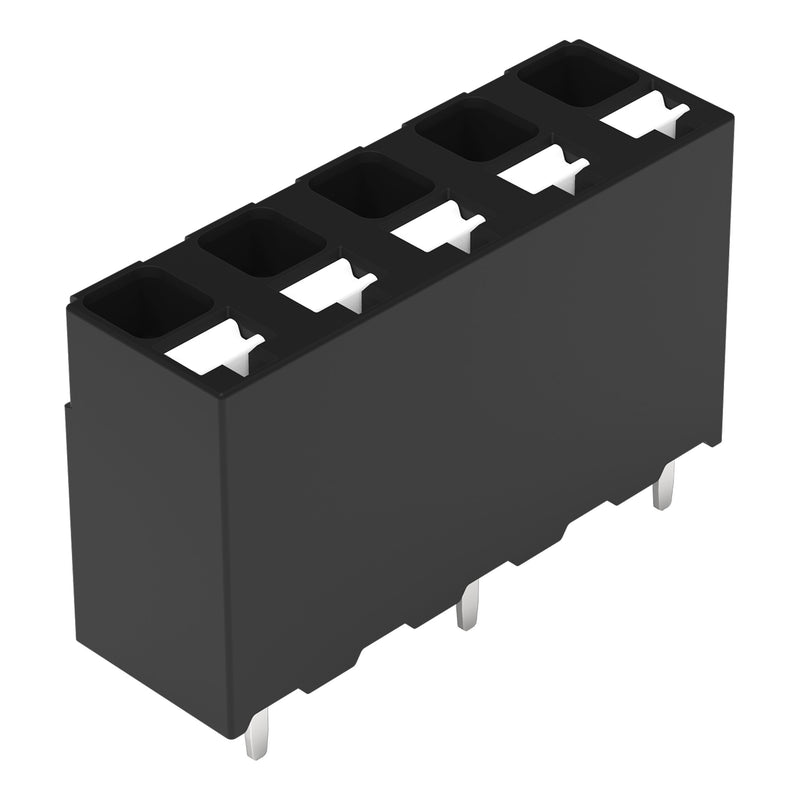

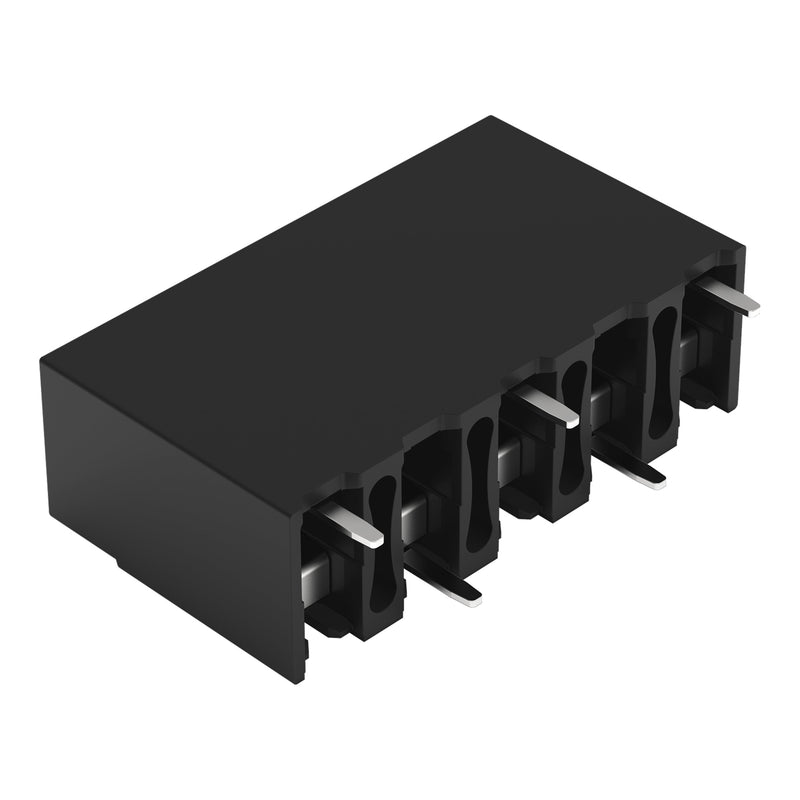

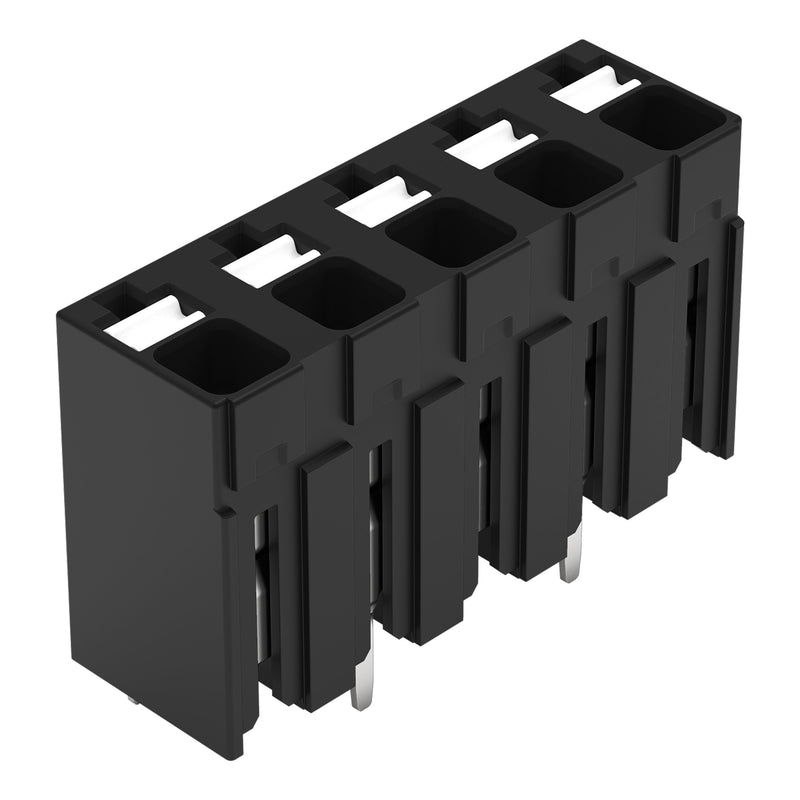

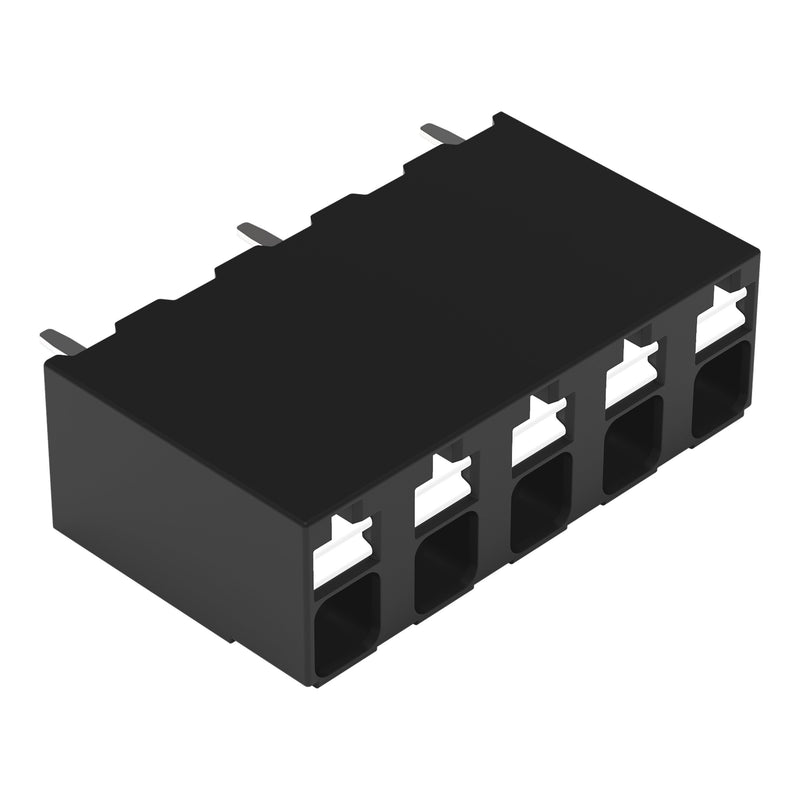

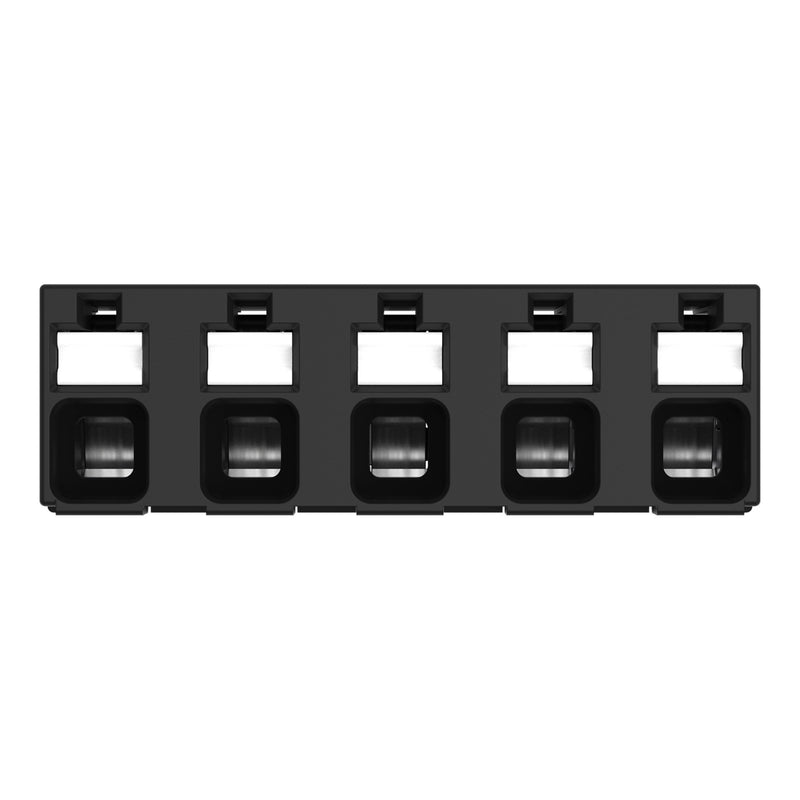

WAGO - Leiterplattenklemme THR-Leiterplattenklemme 20863125300000997607 − 940 Stück

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
5-polig
Push-in CAGE CLAMP®

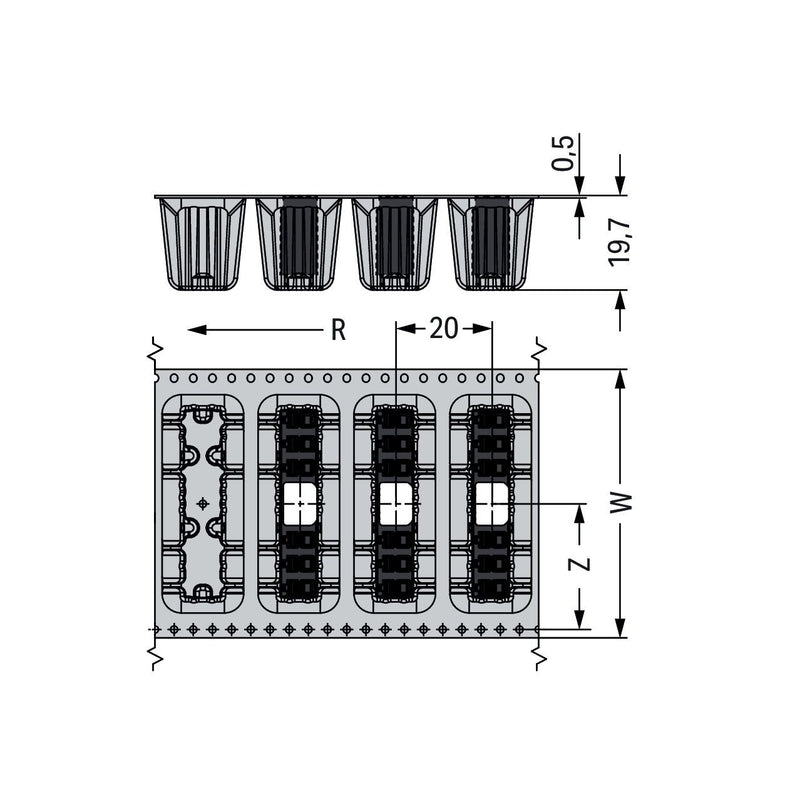

im Gurt
Lötstiftlänge 1,5 mm
1,50 mm²
schwarz

Leiterplattenklemme Serie 2086 mit Push-in CAGE CLAMP®

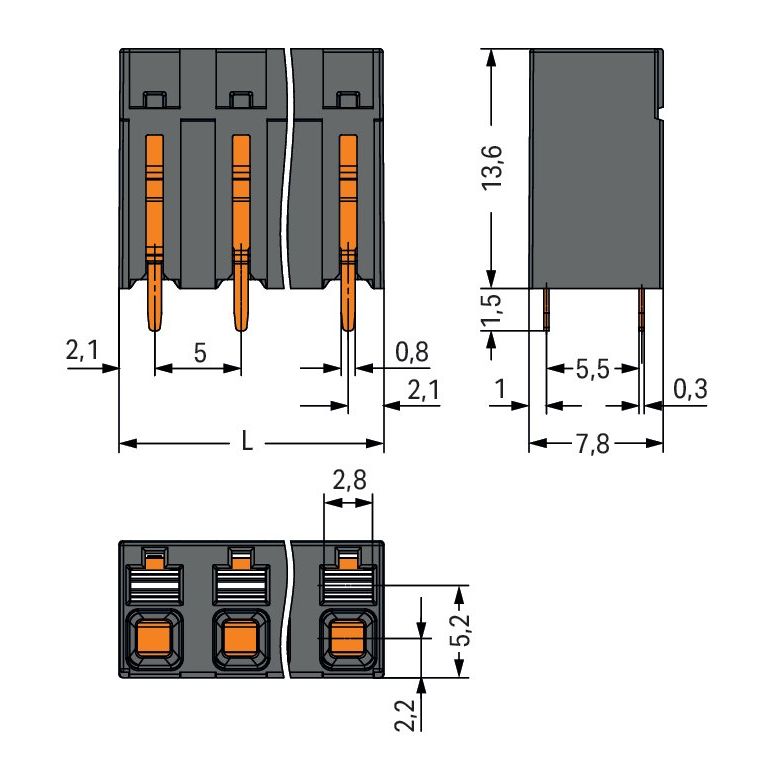

Die Leiterplattenklemme mit der Artikelnummer 2086-3125/300-000/997-607 ermöglicht eine schnelle und zuverlässige Verbindung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (24,2 x 15,1 x 7,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² gemacht. Für die Oberfläche der Kontakte wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THR. Eingeführt wird der Leiter im Winkel von 90 ° zur Oberfläche.

Technische Details
Höhe	13,6 mm
Anzahl der elektrischen Anschlüsse	5
Anzahl der Etagen	1

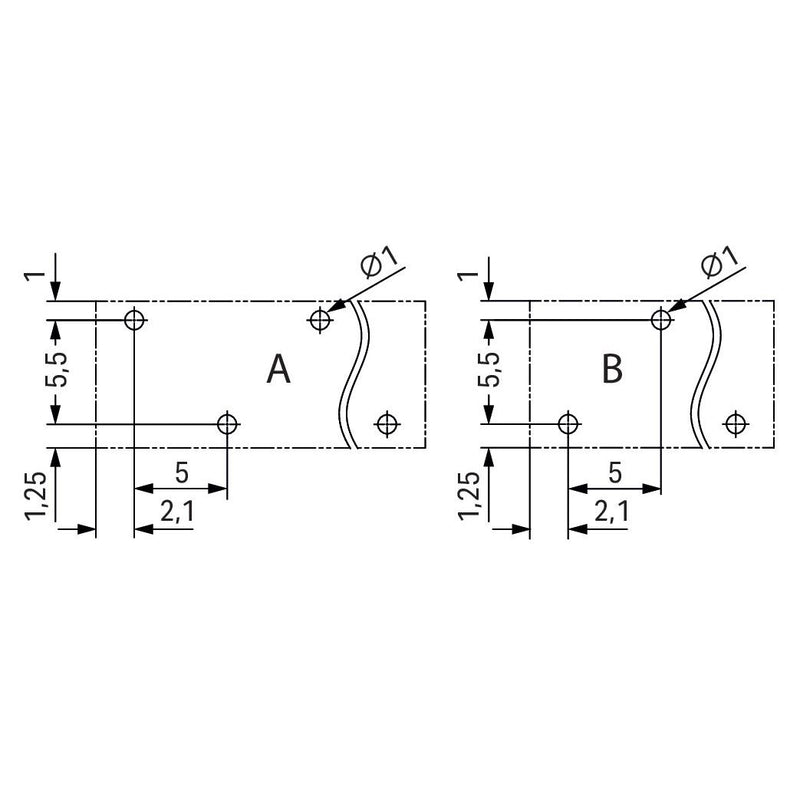

Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	THR-Anschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Art der Banderolierung	ohne

Lieferumfang:
940 x WAGO GmbH & Co. KG - Leiterplattenklemme THR-Leiterplattenklemme 20863125300000997607
