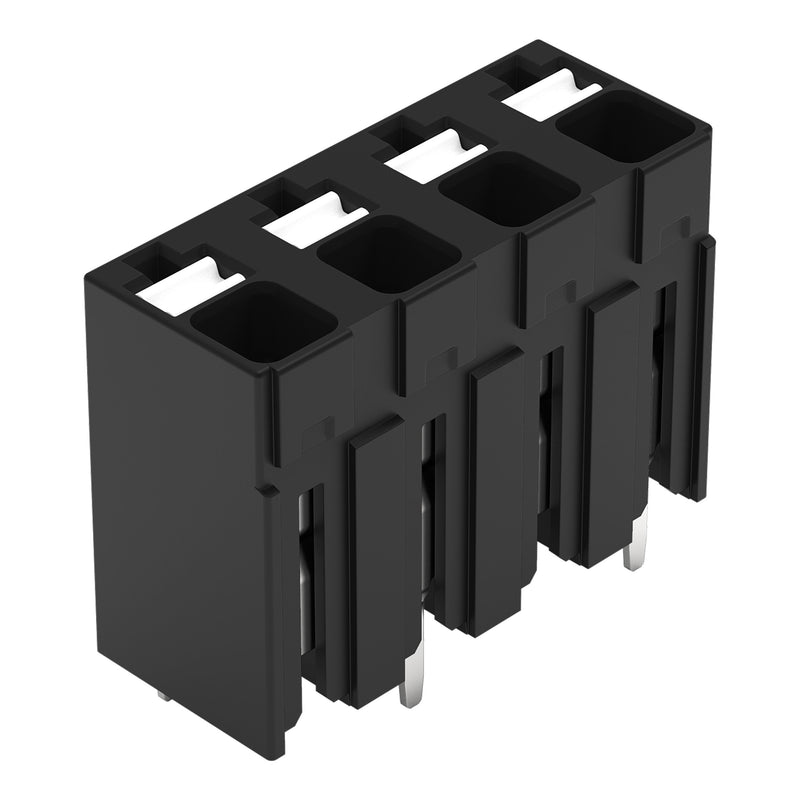

WAGO - Leiterplattenklemme THR-Leiterplattenklemme 2086-3124 Drücker,1,5mm²,sw − 168 Stück

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
4-polig
Push-in CAGE CLAMP®
schwarz

Leiterplattenklemme Serie 2086 mit 90 ° Leitereinführung zur Platine

Die Leiterplattenklemme hat die Artikelnummer 2086-3124 und ermöglicht eine schnelle und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (19,2 x 16 x 7,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² gemacht. Für die Oberfläche der Kontakte wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THR. Der Leiter wird zur Oberfläche im 90 °-Winkel eingeführt.

Technische Details
Höhe	13,6 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	THR-Anschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	2,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
168 x WAGO Leiterplattenklemme 2086-3124
