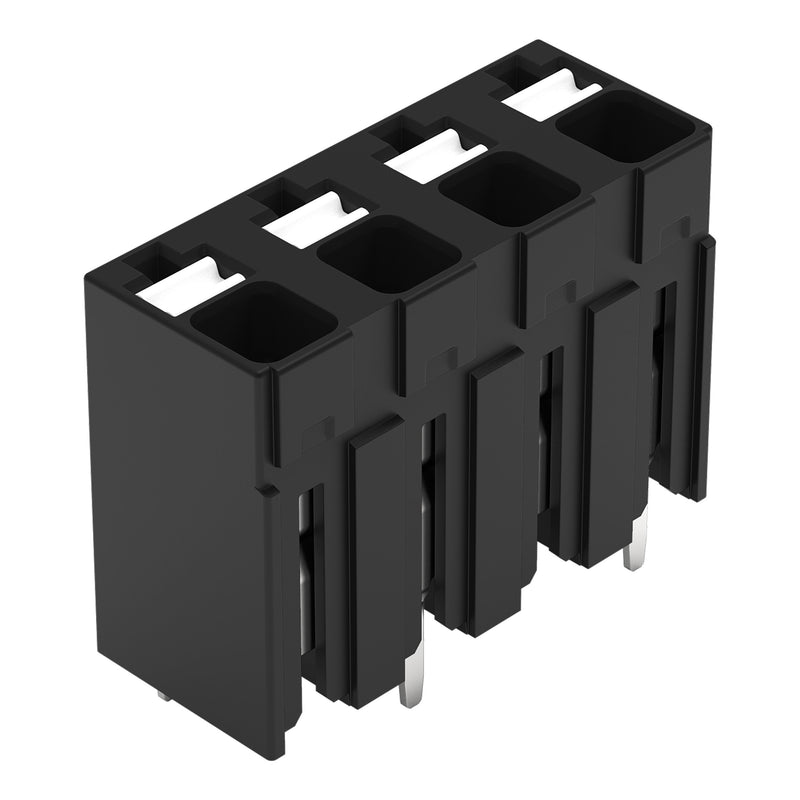

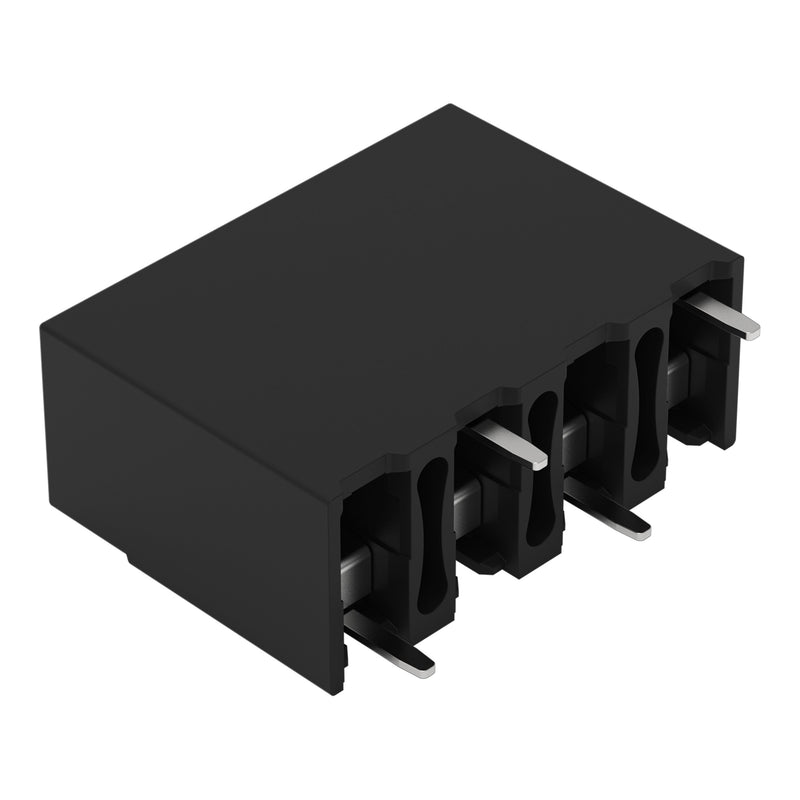

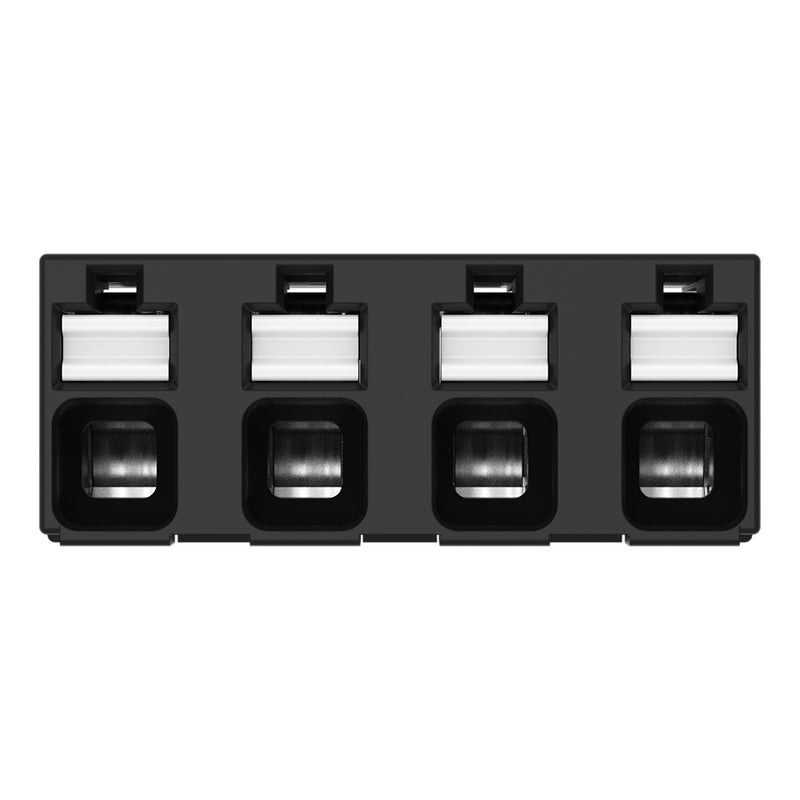

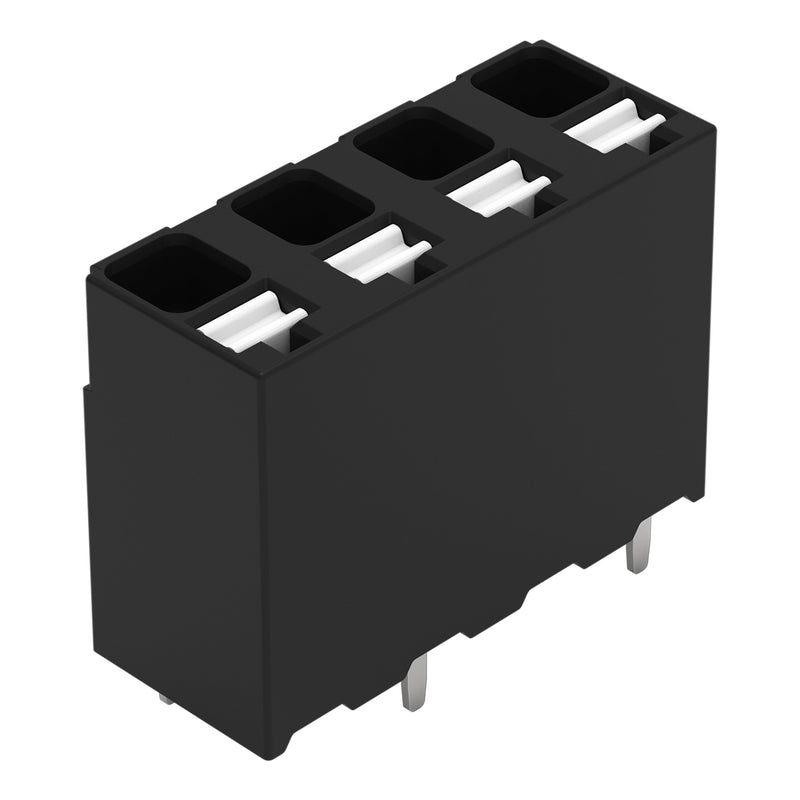

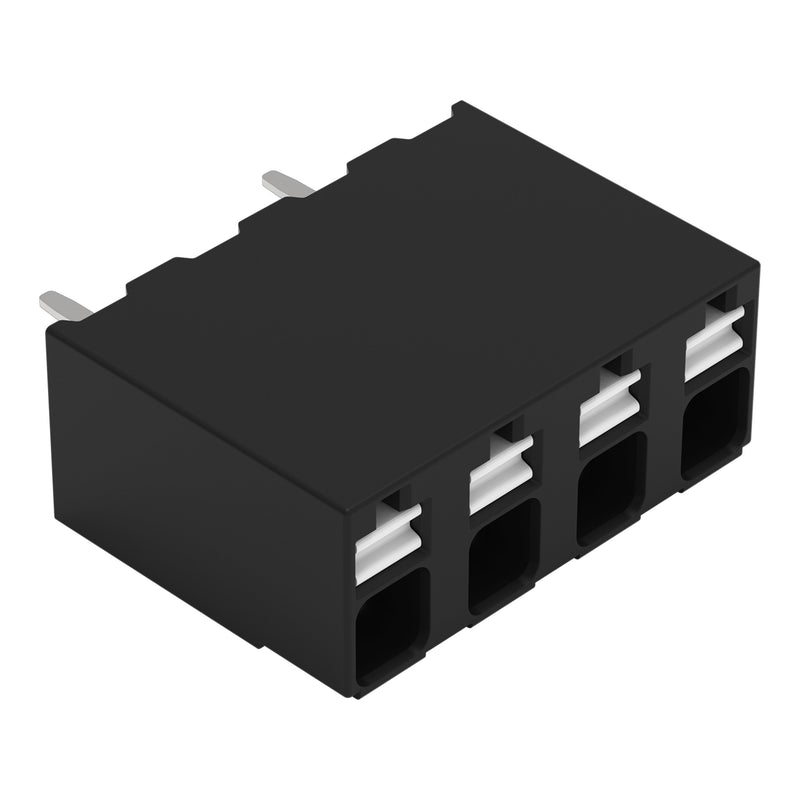

WAGO - Leiterplattenklemme THR-Leiterplattenklemme 2086-3124/997-605 Drücker,1,5mm²,sw − 1645 Stück

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
4-polig
Push-in CAGE CLAMP®

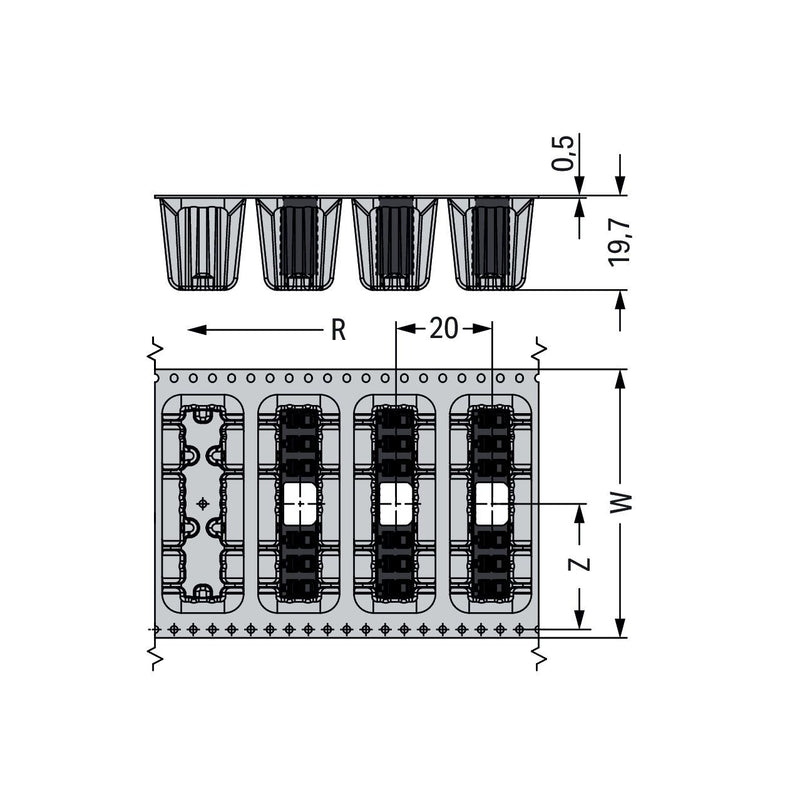

im Gurt
schwarz

Leiterplattenklemme Serie 2086 mit 90 ° Leitereinführung zur Platine

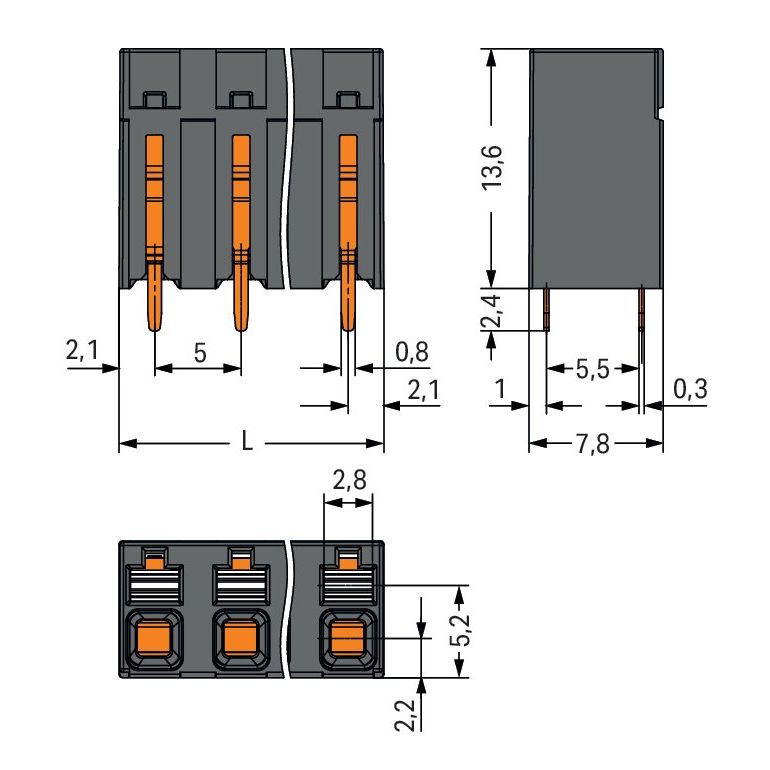

Die Leiterplattenklemme mit der Artikelnummer 2086-3124/997-605 ermöglicht eine einfache und sichere Verbindung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm  benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (19,2 x 16 x 7,8) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THR verlötet. Der Leiter wird zur Platine in einem 90 °-Winkel eingeführt.

Technische Details
Höhe	13,6 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1

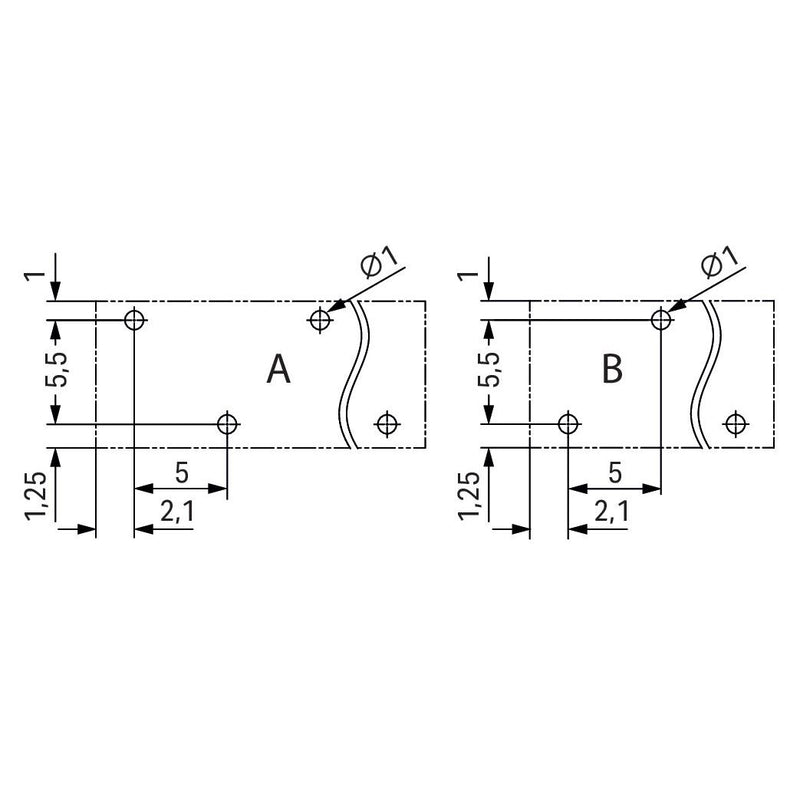

Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	THR-Anschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	2,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
1645 x WAGO GmbH & Co. KG - Leiterplattenklemme THR-Leiterplattenklemme 2086-3124/997-605 Drücker,1,5mm²,sw

Keine Downloads vorhanden.
