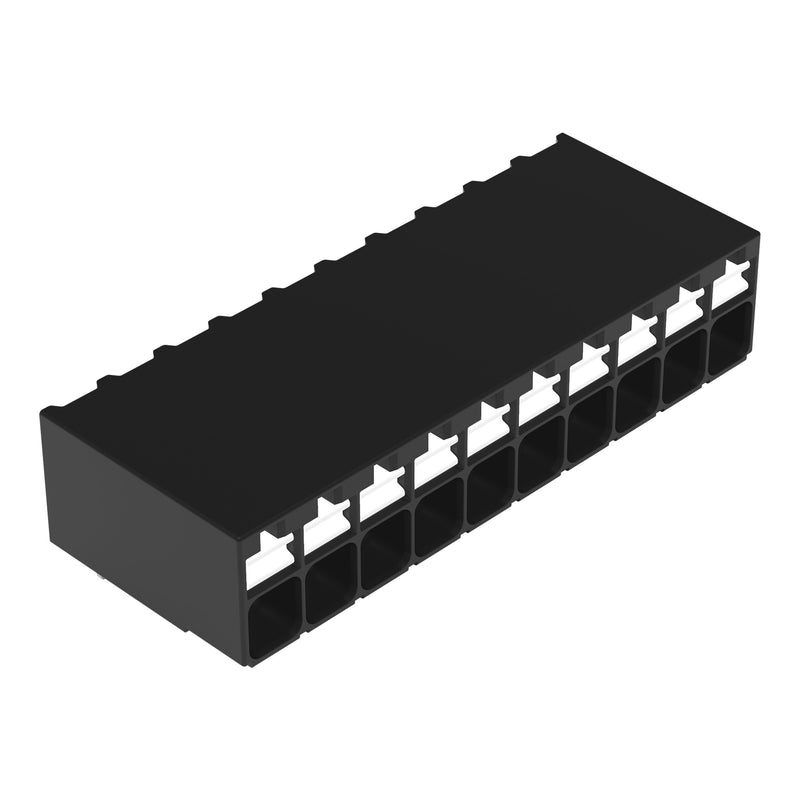

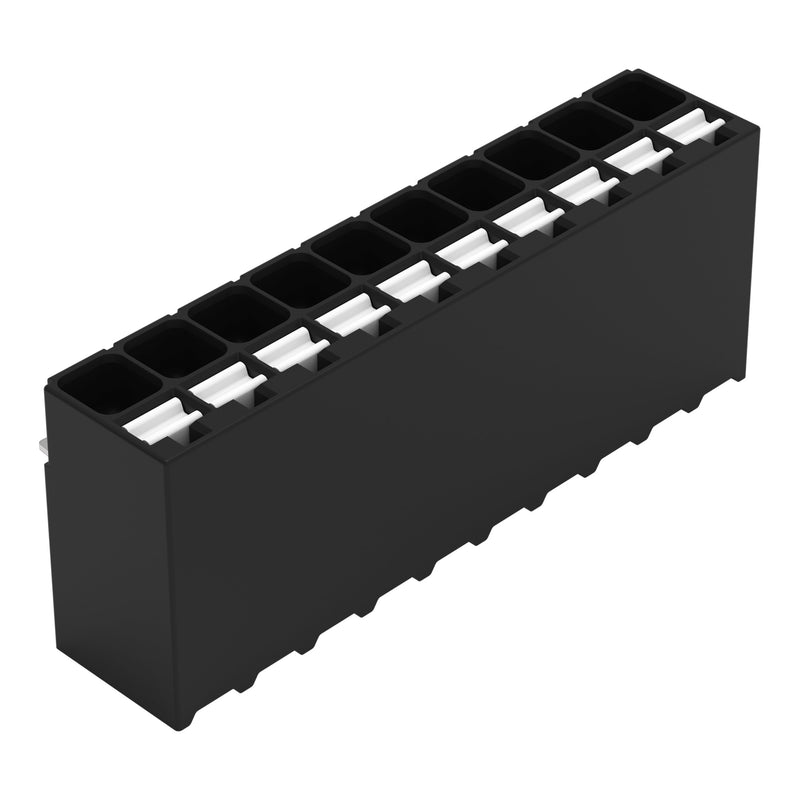

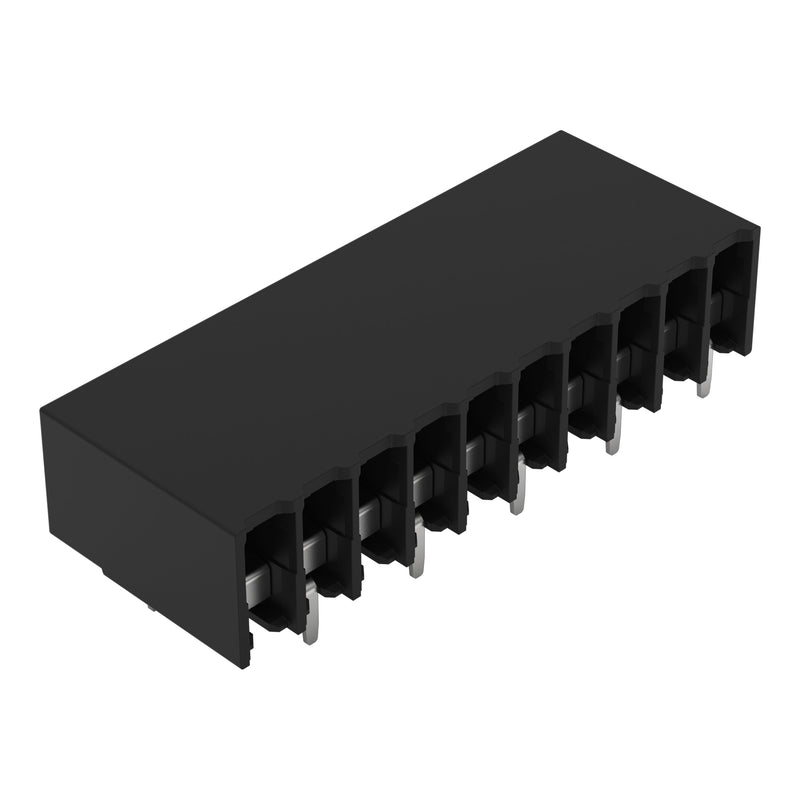

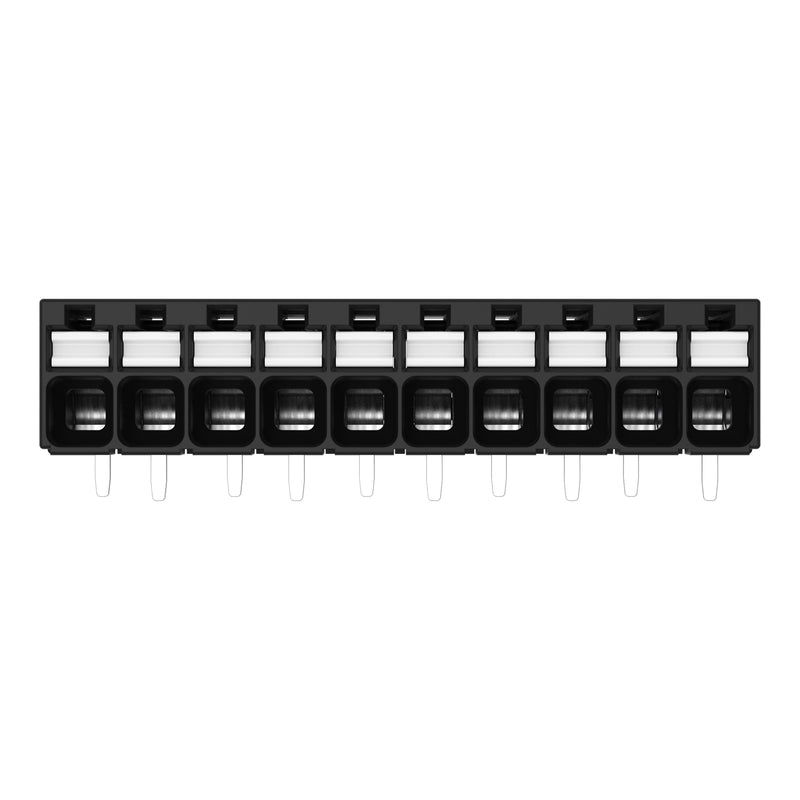

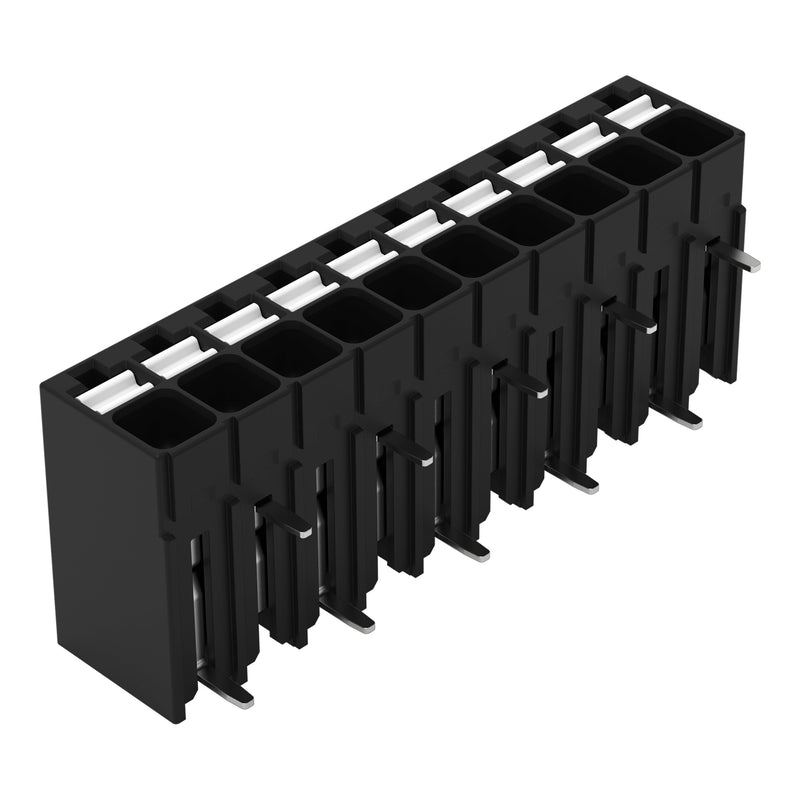

WAGO - Leiterplattenklemme THR-Leiterplattenklemme 2086-1230/997-607 Drücker,1,5mm²,sw − 1660 Stück

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
10-polig
Push-in CAGE CLAMP®

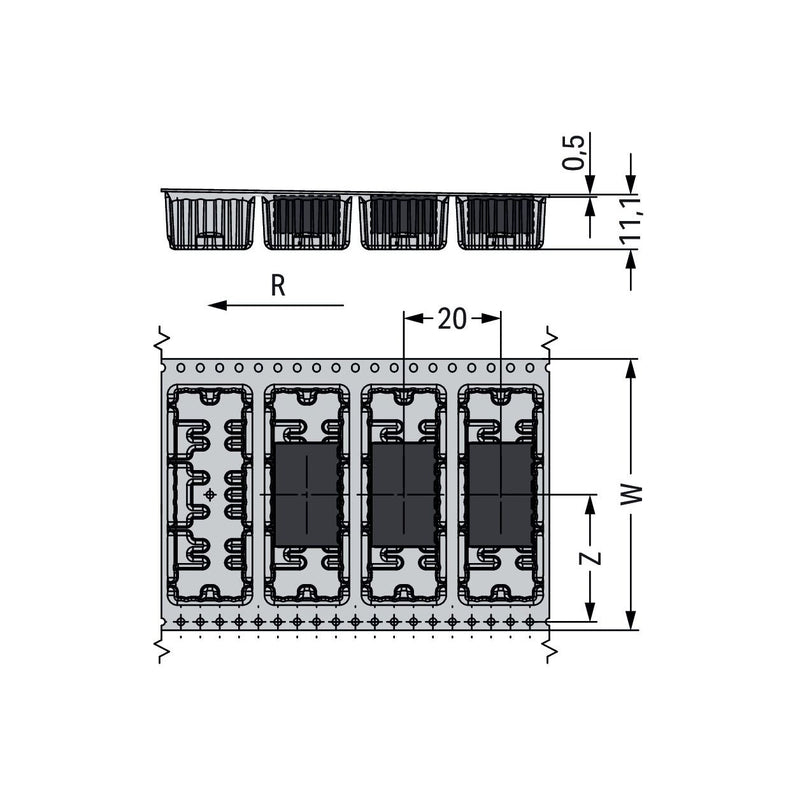

im Gurt
schwarz

Leiterplattenklemme Serie 2086, schwarz

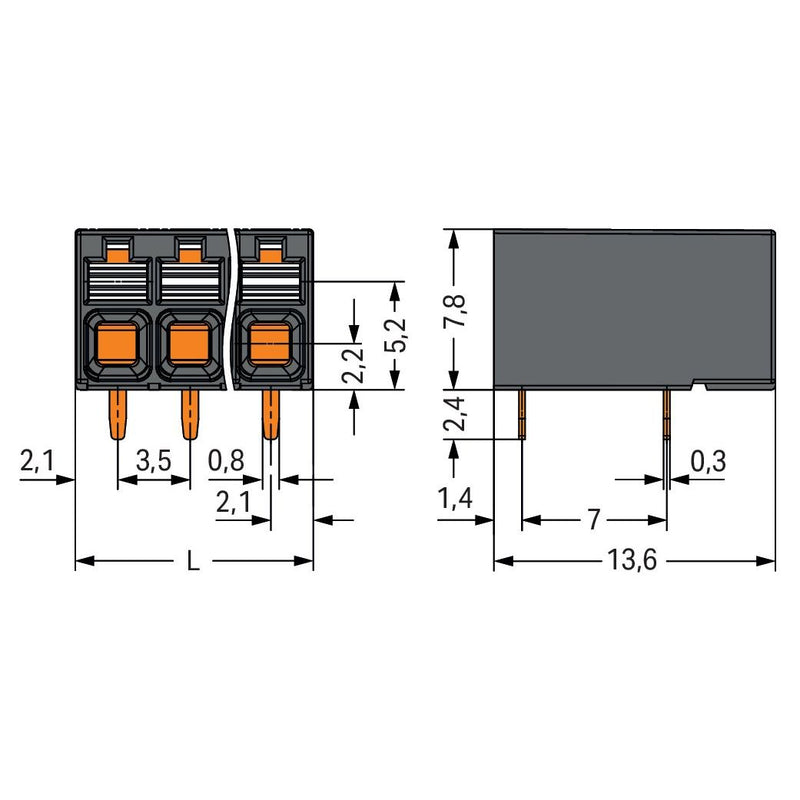

Bei dieser Leiterplattenklemme (Artikelnummer 2086-1230/997-607) steht eine einfache und sichere Verbindung im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (37,7 x 10,2 x 13,6) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THR auf die Platine gelötet. Der Leiter wird zur Oberfläche im 0 °-Winkel eingeführt.

Technische Details
Höhe	8,15 mm
Anzahl der elektrischen Anschlüsse	10
Anzahl der Etagen	1

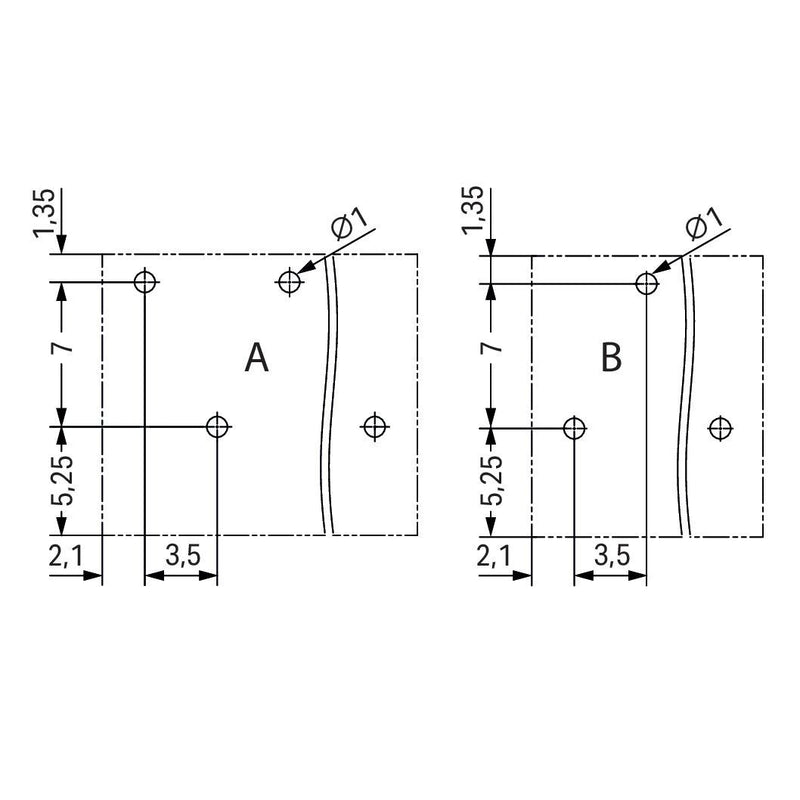

Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	17,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	THR-Anschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	2,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
1660 x WAGO Leiterplattenklemme 2086-1230/997-607
