WAGO - Leiterplattenklemme SMD-Leiterplattenklemme 20863107700000900000 Drücker,1,5mm²,sw − 1080 Stück

SMD-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
7-polig
Push-in CAGE CLAMP®

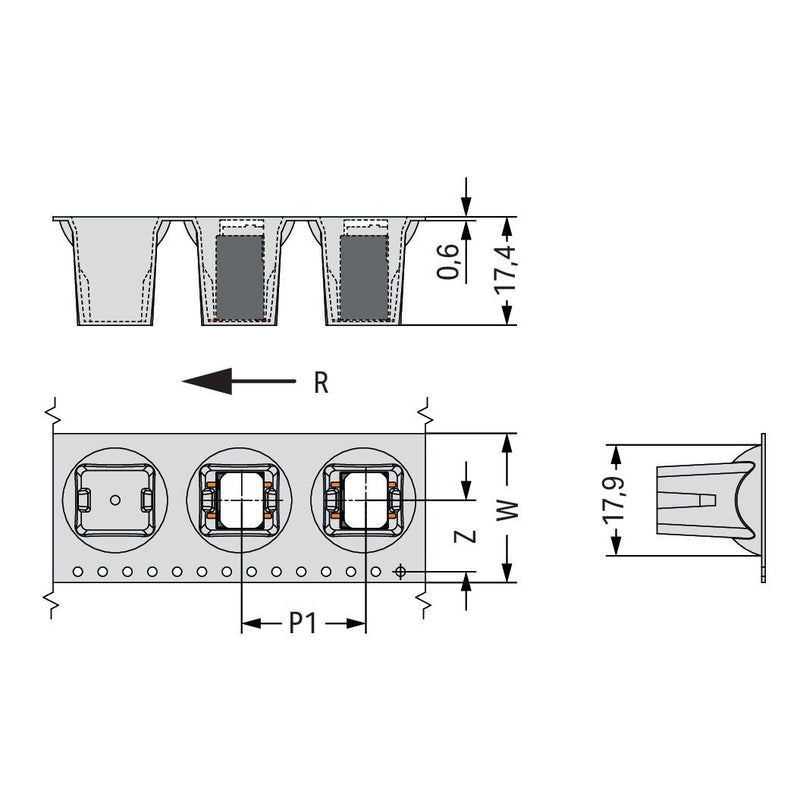

im Gurt
schwarz

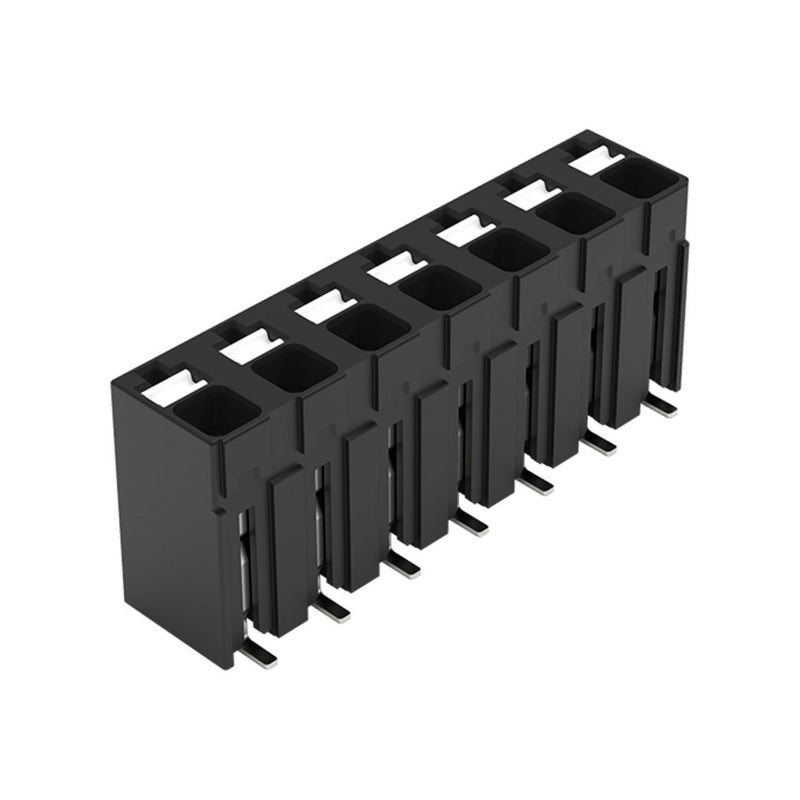

Leiterplattenklemme Serie 2086 mit 90 ° Leitereinführung zur Platine

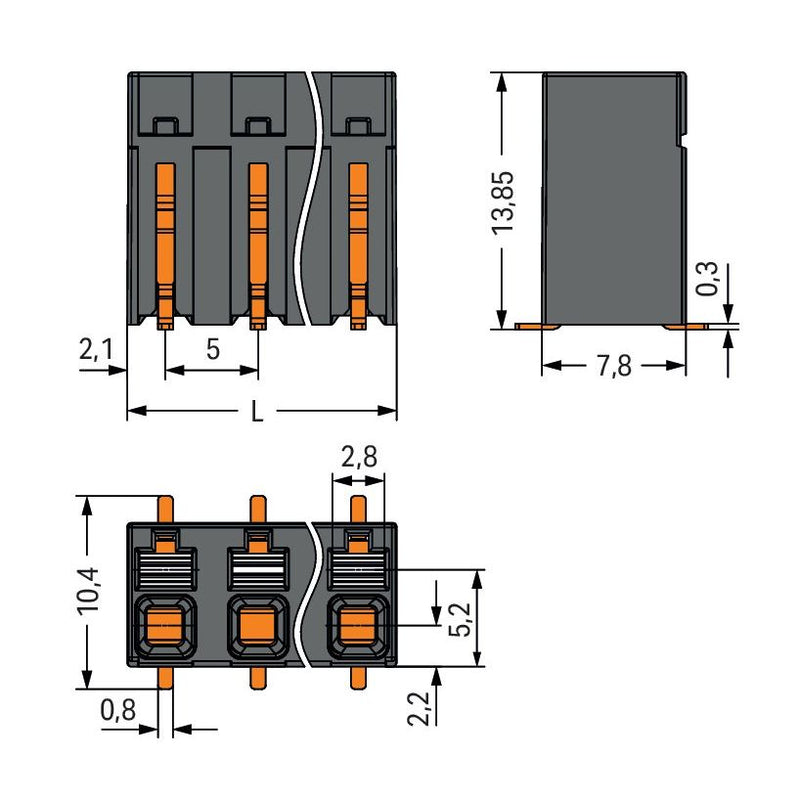

Die Leiterplattenklemme (Artikelnummer 2086-3107/700-000/997-607) ermöglicht eine schnelle und sichere Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (34,2 x 13,85 x 7,8) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird zur Oberfläche in einem 90 °-Winkel eingeführt.

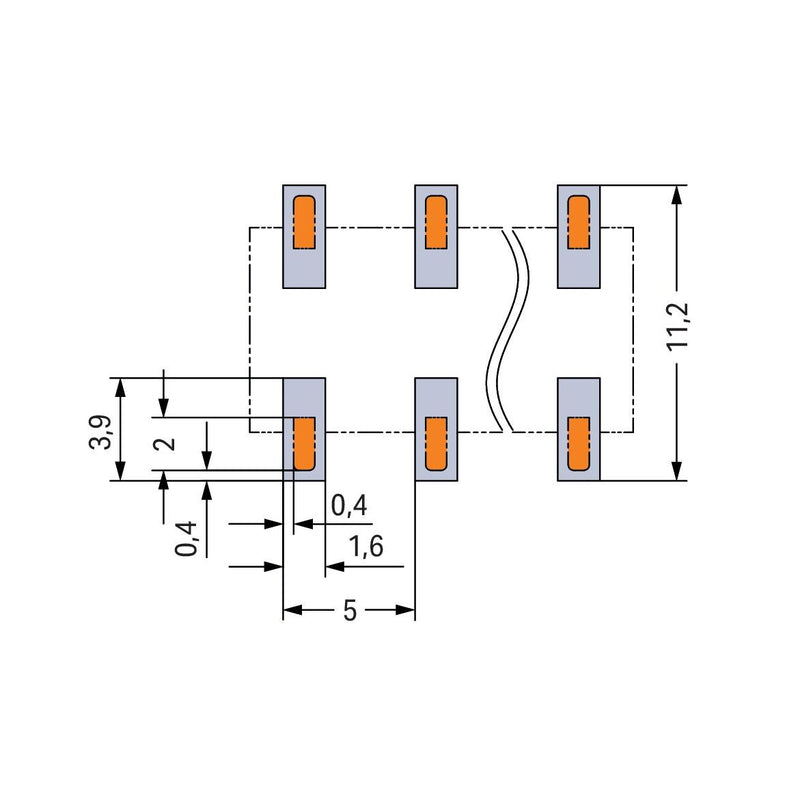

Technische Details
Höhe	13,85 mm
Anzahl der elektrischen Anschlüsse	7
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten

Lieferumfang:
1080 x WAGO SMD-Leiterplattenklemme (2086-3107/700-000/997-607)
