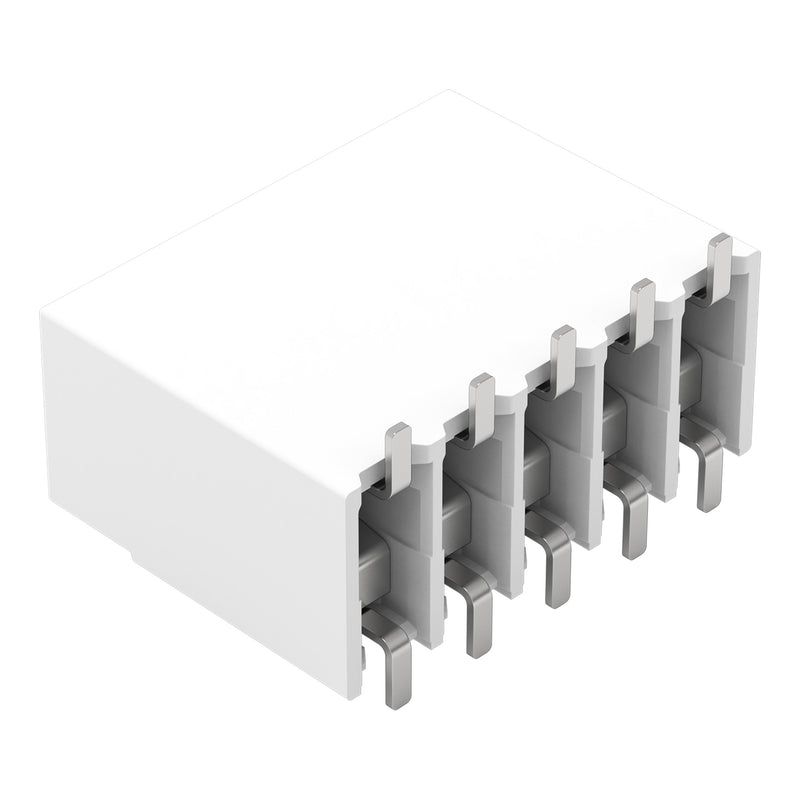

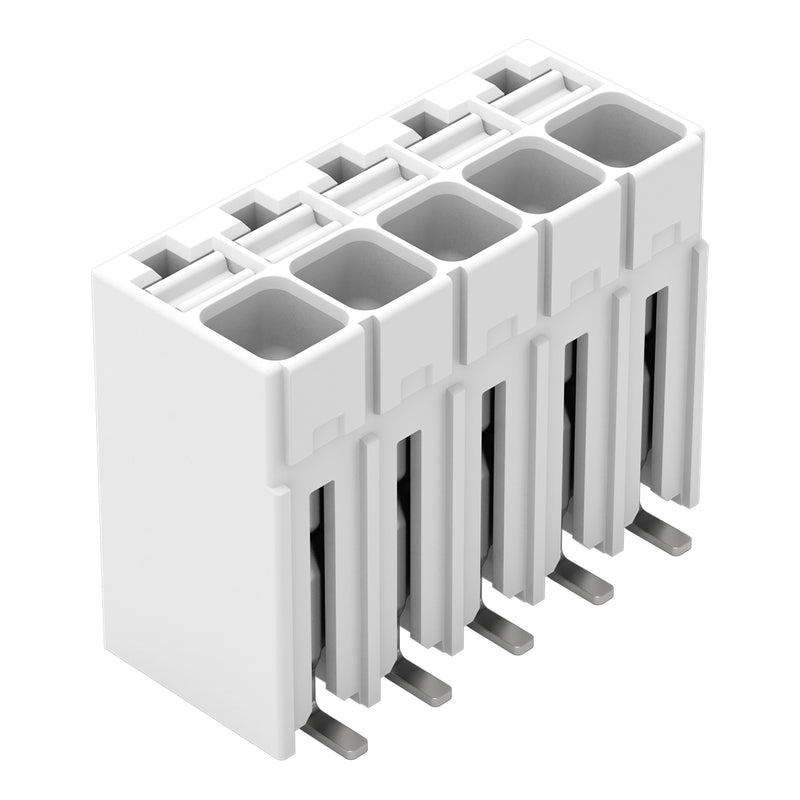

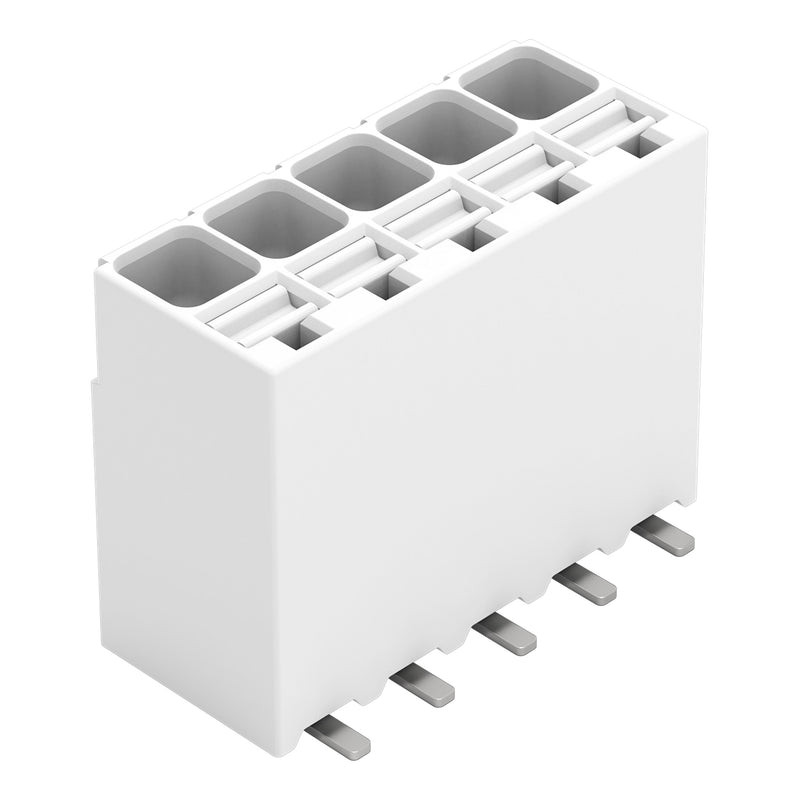

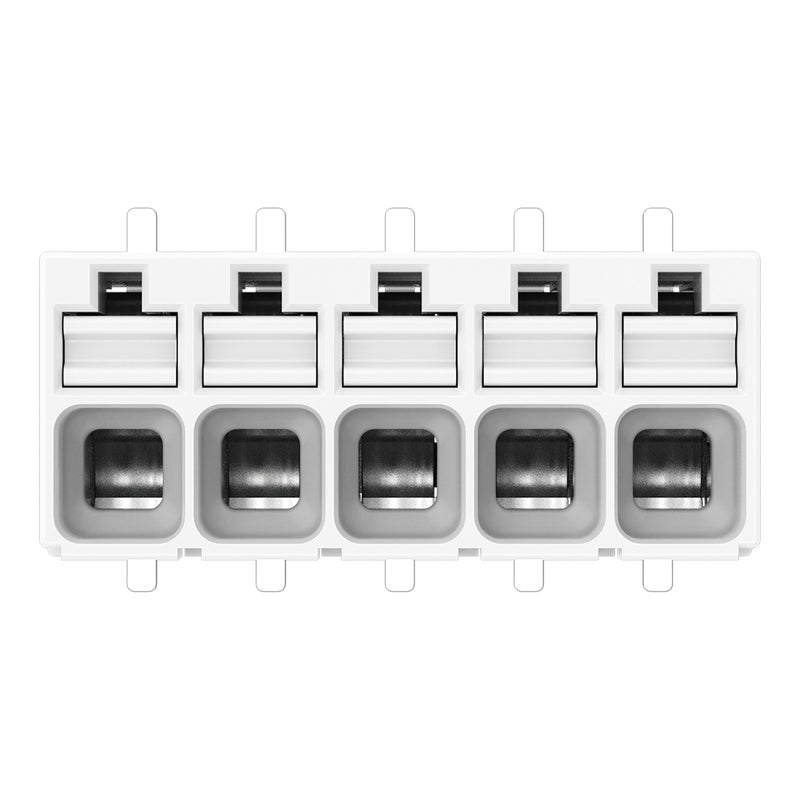

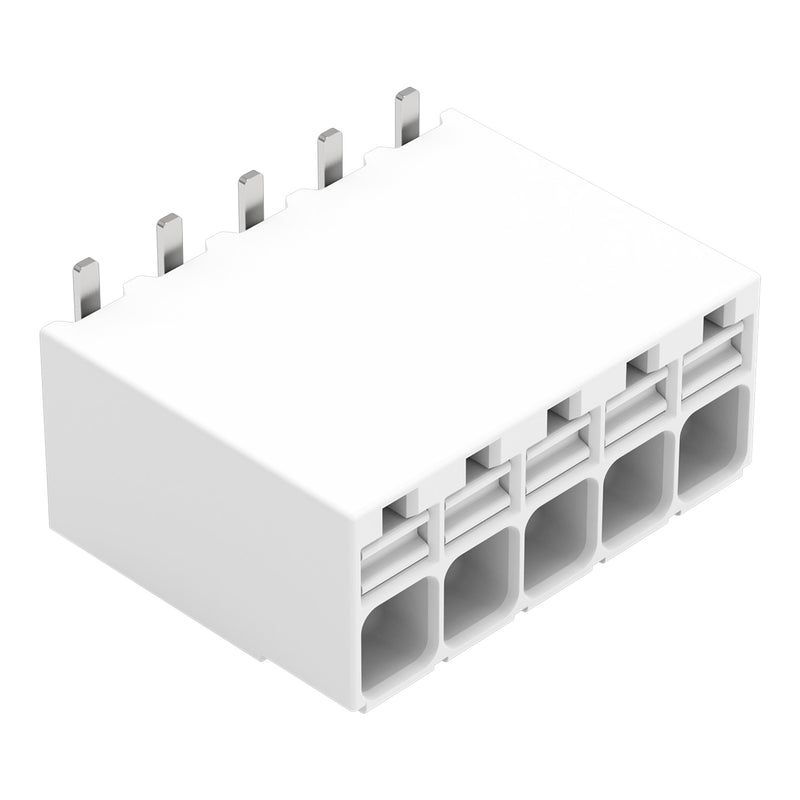

WAGO - Leiterplattenklemme SMD-Leiterplattenklemme 20861105700650900000 Drücker,1,5mm²,ws − 1890 Stück

SMD-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
5-polig
Push-in CAGE CLAMP®

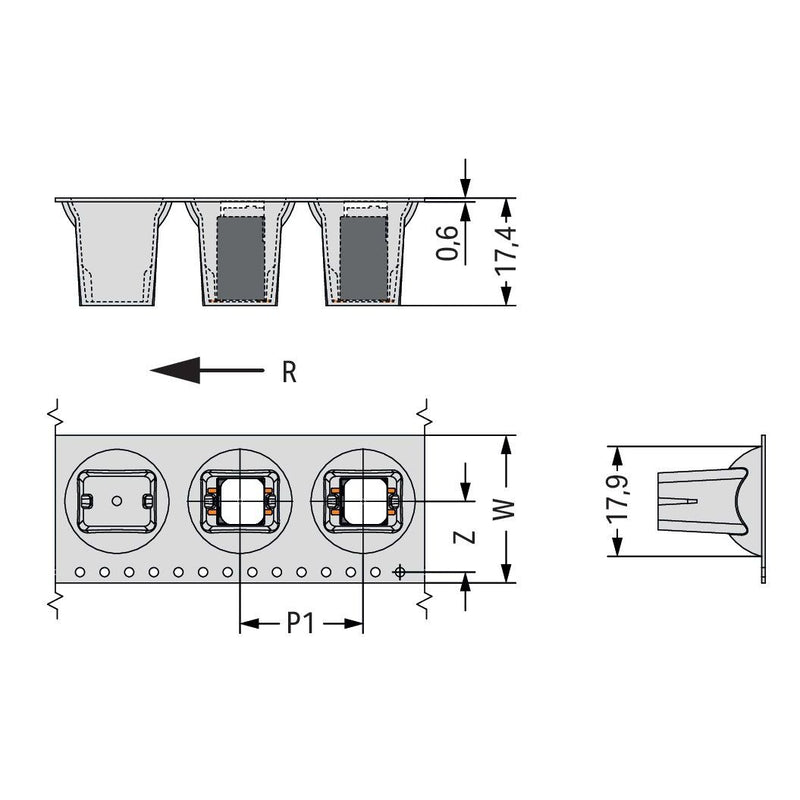

im Gurt
weiß

Leiterplattenklemme Serie 2086 mit 90 ° Leitereinführung zur Platine

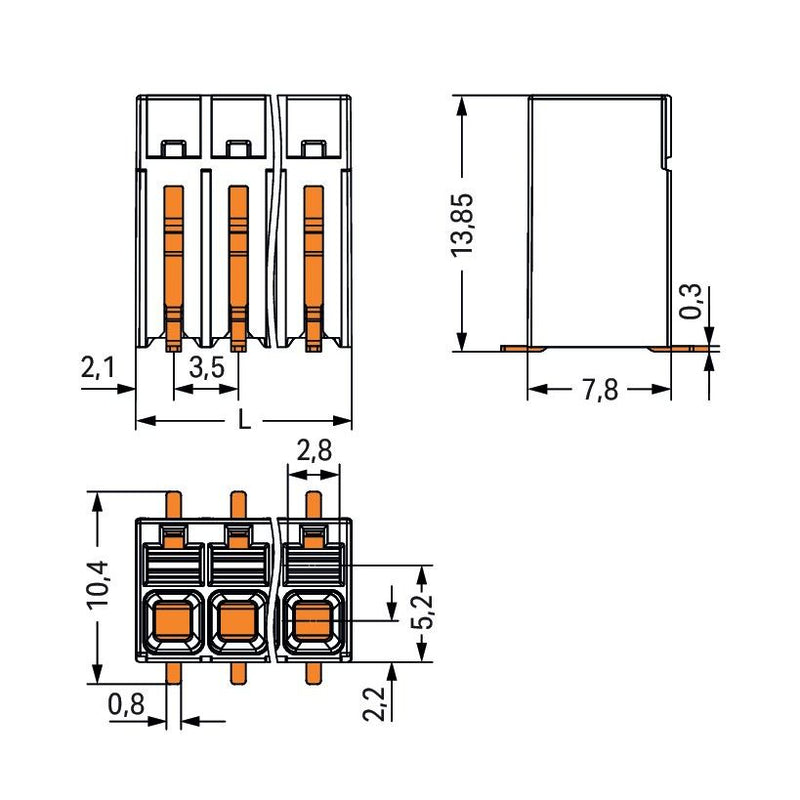

Die Leiterplattenklemme (Artikelnummer 2086-1105/700-650/997-605) ermöglicht eine schnelle und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (18,2 x 13,85 x 7,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Eingeführt wird der Leiter im 90 °-Winkel zur Platine.

Technische Details
Höhe	13,85 mm
Anzahl der elektrischen Anschlüsse	5
Anzahl der Etagen	1

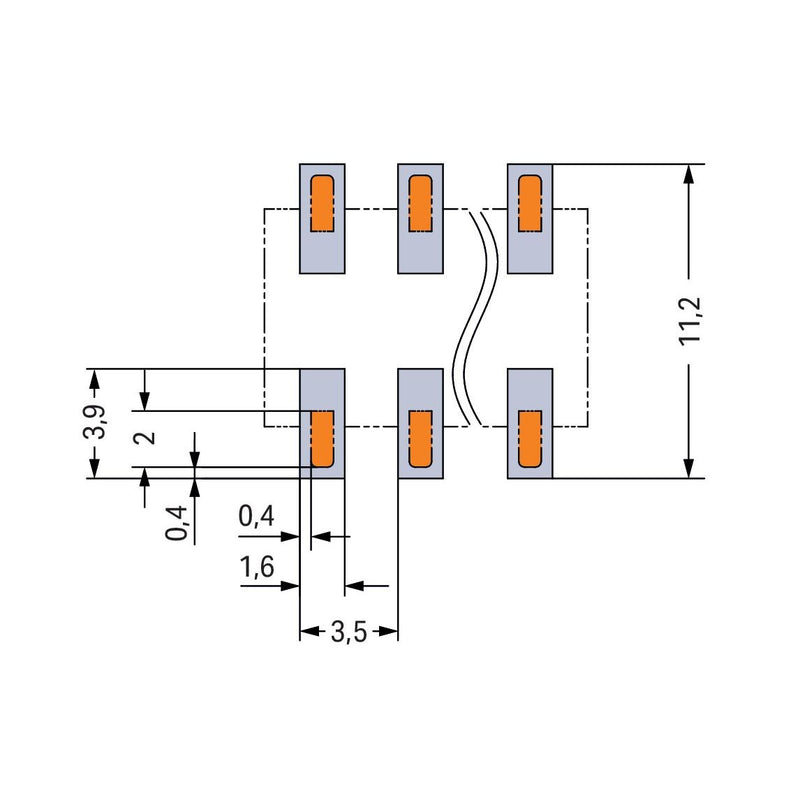

Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	17,5 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	weiß
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten

Lieferumfang:
1890 x WAGO SMD-Leiterplattenklemme (2086-1105/700-650/997-605)
