WAGO - Leiterplattenklemme Hebel 2716-155 16mm²,grau − 20 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
5-polig
CAGE CLAMP®
Brückungsmöglichkeit
grau

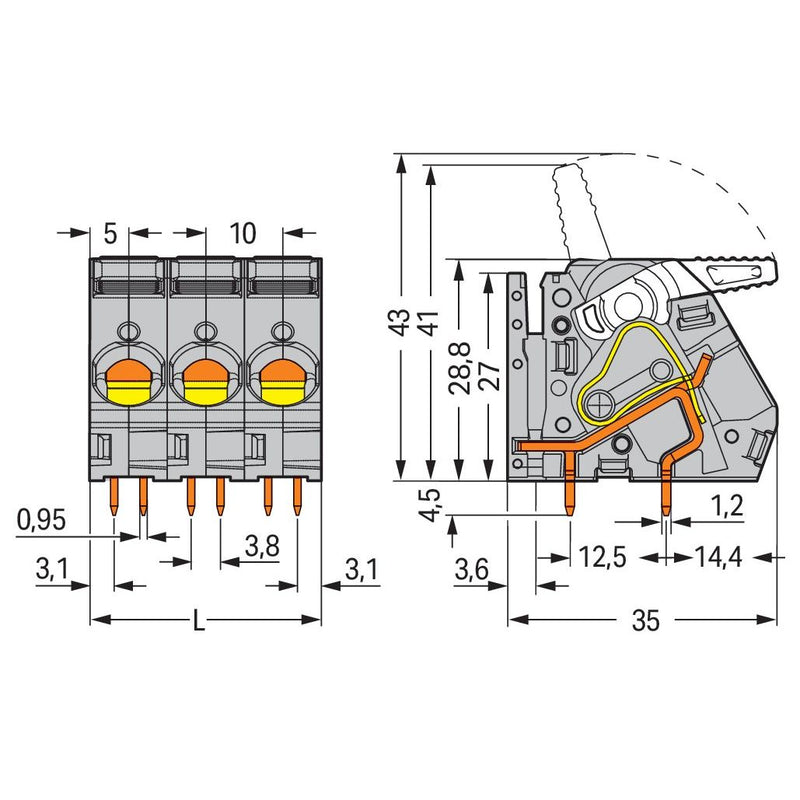

Leiterplattenklemme Serie 2716 mit Lötstiftabmessungen 0,95 x 1,2 mm

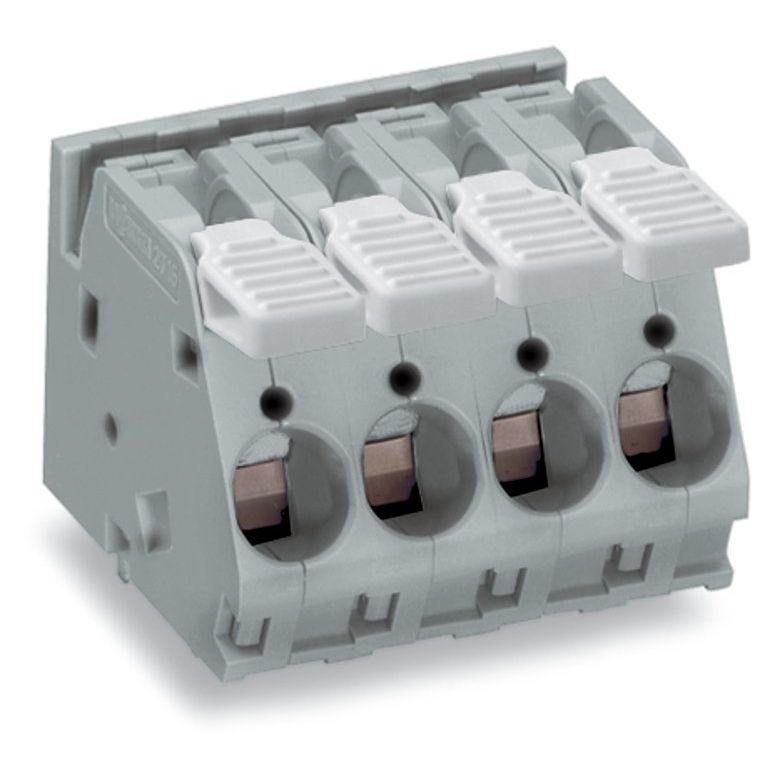

Die Leiterplattenklemme mit der Artikelnummer 2716-155 ermöglicht einen schnellen und sicheren Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 12 und 13 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (50 x 33,3 x 35) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme gemacht für Leiterquerschnitte von 1,5 mm² bis 16 mm². Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Hebel wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 30 °-Winkel zur Oberfläche eingeführt.

Technische Details
Höhe	28,8 mm
Anzahl der elektrischen Anschlüsse	5
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	76 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	1,5..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
20 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme Hebel 2716-155 16mm²,grau
