WAGO - Leiterplattenklemme Hebel 2716-107 16mm²,grau − 15 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
7-polig
CAGE CLAMP®
grau

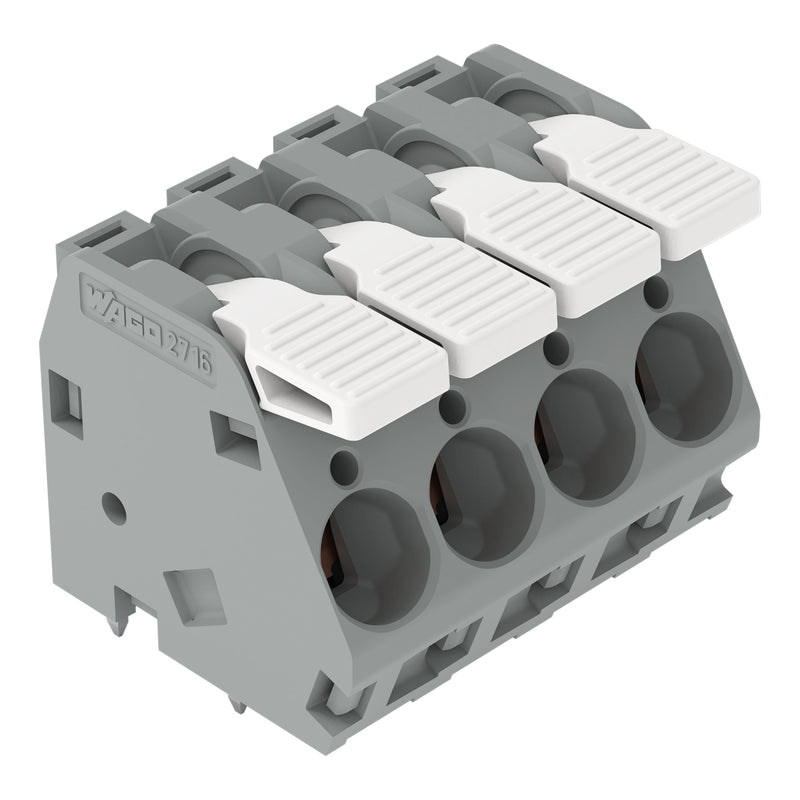

Leiterplattenklemme Serie 2716 mit CAGE CLAMP®

Die Leiterplattenklemme mit der Artikelnummer 2716-107 ermöglicht eine einfache und zuverlässige Verbindung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 13 mm  erforderlich. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (70 x 33,3 x 30) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 1,5 mm² bis 16 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Platine in einem 30 °-Winkel eingeführt.

Technische Details
Höhe	28,8 mm
Anzahl der elektrischen Anschlüsse	7
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	76 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	1,5..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
15 x Stück Leiterplattenklemmen
