WAGO - Leiterplattenklemme Hebel 2716-103 16mm²,grau − 40 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
3-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 2716 mit 30 ° Leitereinführung zur Platine

Bei dieser Leiterplattenklemme mit der Artikelnummer 2716-103 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 13 mm  nötig. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Maße (30 x 33,3 x 30) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 1,5 mm² bis 16 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Über einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 30 ° zur Platine.

Technische Details

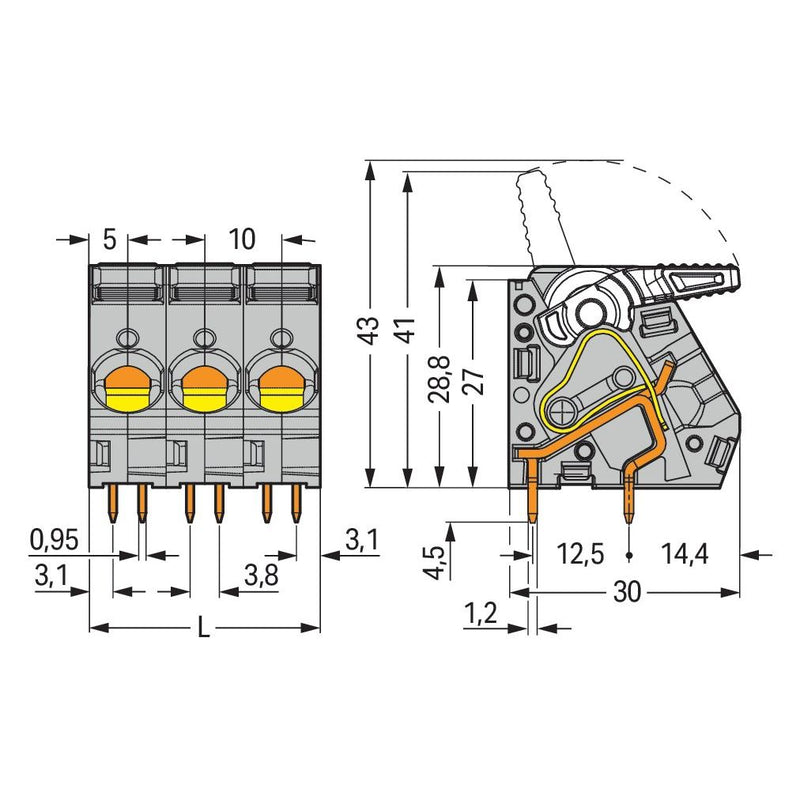

Höhe	28,8 mm
Anzahl der elektrischen Anschlüsse	3
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	76 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	1,5..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
40 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme Hebel 2716-103 16mm²,grau
