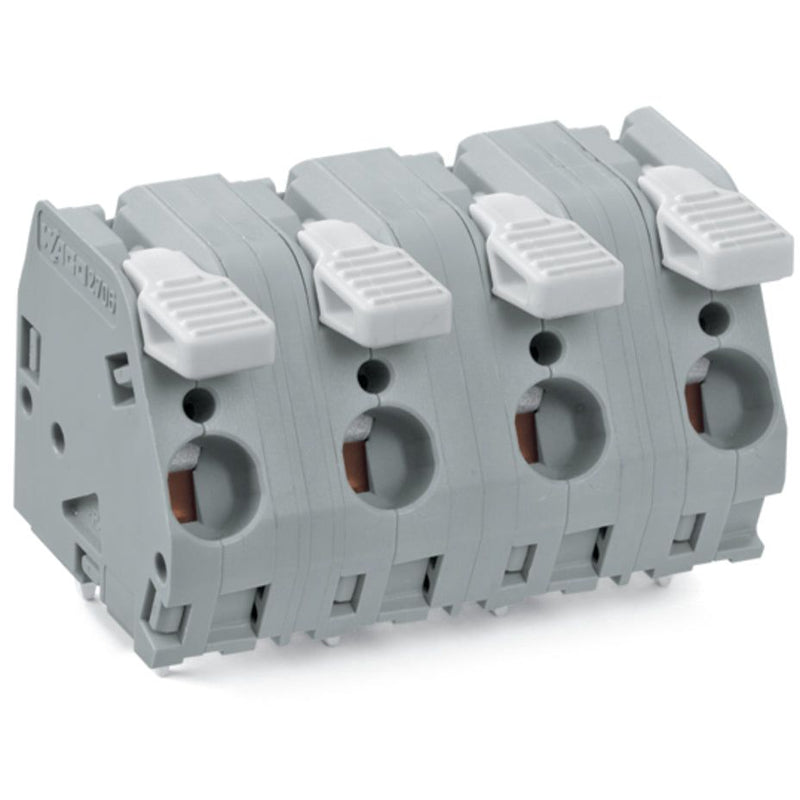

WAGO - Leiterplattenklemme Hebel 2706-309 6mm²,grau − 10 Stück

Leiterplattenklemme
Hebel
6 mm²
Rastermaß 12,5 mm
9-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 2706 mit Hebel

Die Leiterplattenklemme mit der Artikelnummer 2706-309 ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm  erforderlich. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (107,5 x 30 x 26) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,5 mm² bis 6 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 30 °-Winkel zur Platine eingeführt.

Technische Details
Höhe	25,5 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	12,5 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
10 x Stück Leiterplattenklemmen
