WAGO - Leiterplattenklemme Hebel 2616-3112/020-000 16mm²,grau − 10 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
12-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 2616 mit Rastermaß 10 mm

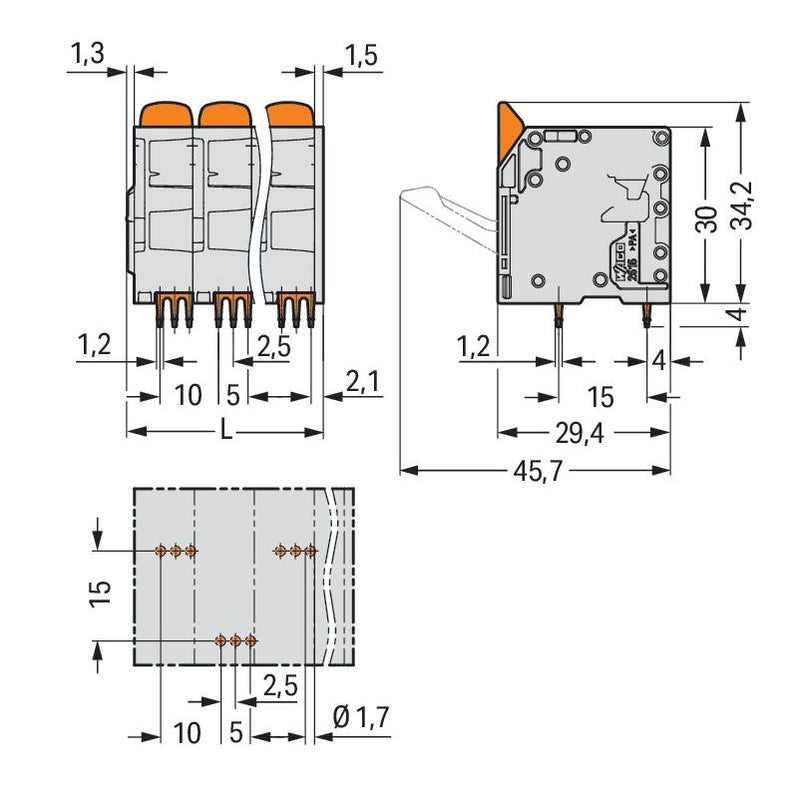

Die Leiterplattenklemme mit der Artikelnummer 2616-3112/020-000 ermöglicht eine einfache und zuverlässige Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (122,8 x 38,2 x 29,4) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Hebel. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 90 ° zur Platine.

Technische Details
Höhe	33,2 mm
Anzahl der elektrischen Anschlüsse	12
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
10 x Leiterplattenklemme 2616-3112/020-000
