WAGO - Leiterplattenklemme Hebel 2616-3109/020-000 16mm²,grau − 15 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
9-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 2616 mit 90 ° Leitereinführung zur Platine

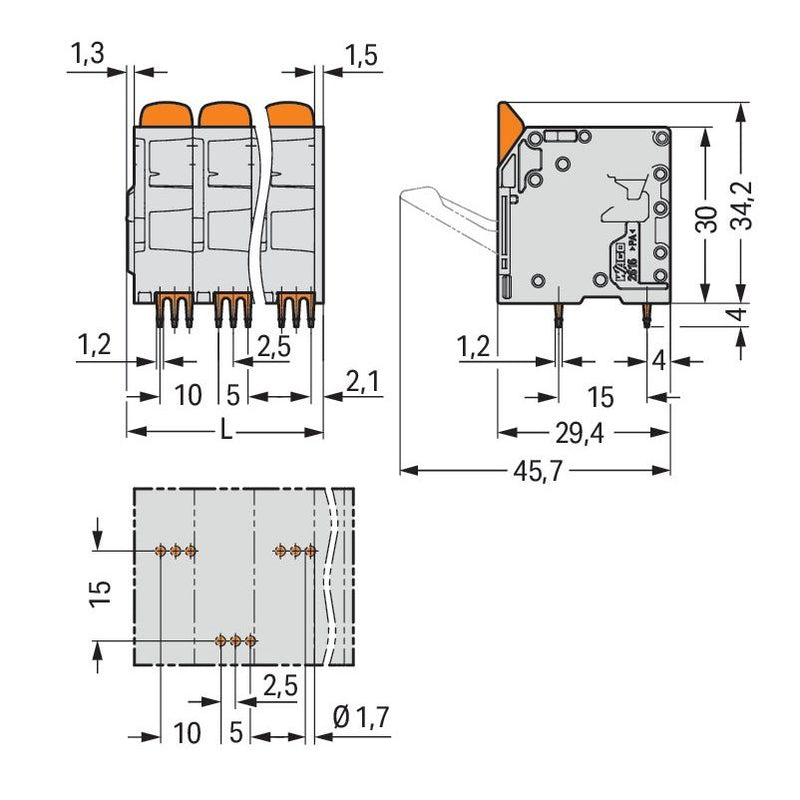

Die Leiterplattenklemme hat die Artikelnummer 2616-3109/020-000 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm  benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (92,8 x 38,2 x 29,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine in einem 90 °-Winkel eingeführt.

Technische Details
Höhe	34,2 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
15 x WAGO Leiterplattenklemme 2616-3109/020-000
