WAGO - Leiterplattenklemme 805-356 Drücker,1,5mm²,grau − 55 Stück

Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
6-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 805, grau

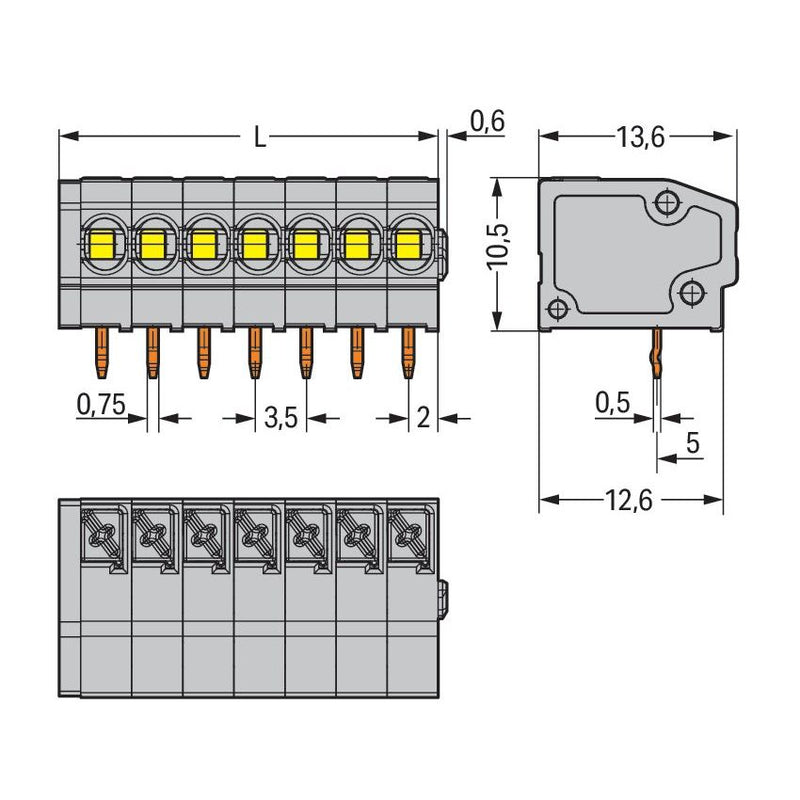

Bei dieser Leiterplattenklemme (Artikelnummer 805-356) steht eine schnelle und zuverlässige Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (22,5 x 13,7 x 13,6) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im 0 °-Winkel zur Platine eingeführt.

Technische Details
Höhe	10,5 mm
Anzahl der elektrischen Anschlüsse	6
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	17,5 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
55 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 805-356 Drücker,1,5mm²,grau
