WAGO - Leiterplattenklemme 805-319 Drücker,1,5mm²,grau − 15 Stück

Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
19-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 805 mit 0 ° Leitereinführung zur Platine

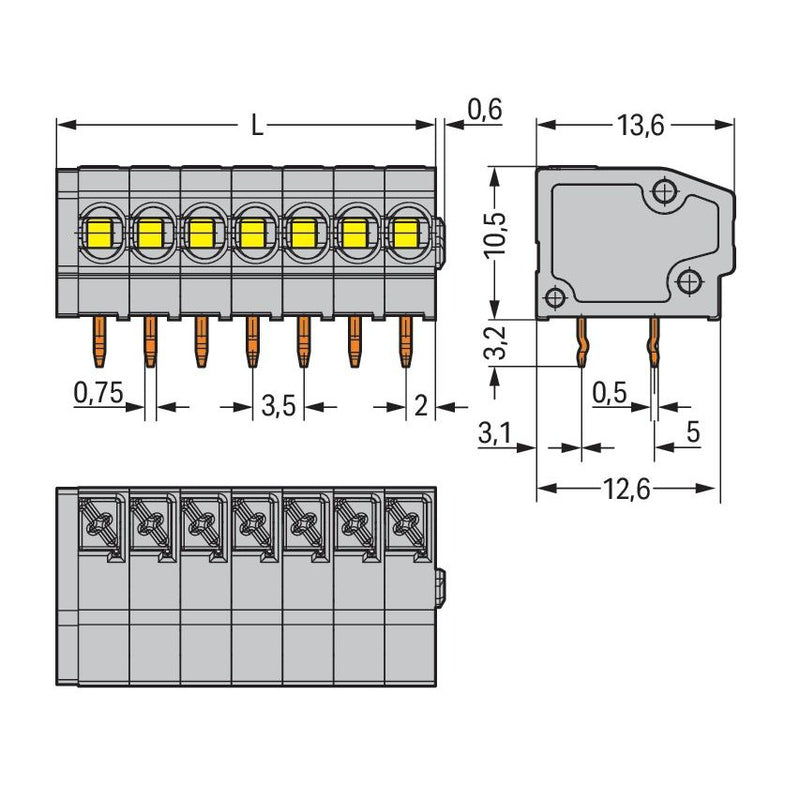

Die Leiterplattenklemme mit der Artikelnummer 805-319 ermöglicht eine einfache und zuverlässige Verbindung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  nötig. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (68 x 13,7 x 13,6) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² ausgelegt. Für die Kontaktoberfläche wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 0 ° zur Platine.

Technische Details
Höhe	10,5 mm
Anzahl der elektrischen Anschlüsse	19
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	17,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
15 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 805-319 Drücker,1,5mm²,grau

Keine Downloads vorhanden.
