WAGO - Leiterplattenklemme 805-114 Drücker,1,5mm²,grau − 25 Stück

Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
14-polig
Push-in CAGE CLAMP®
mit Prüföffnung
grau

Leiterplattenklemme Serie 805 mit Drücker

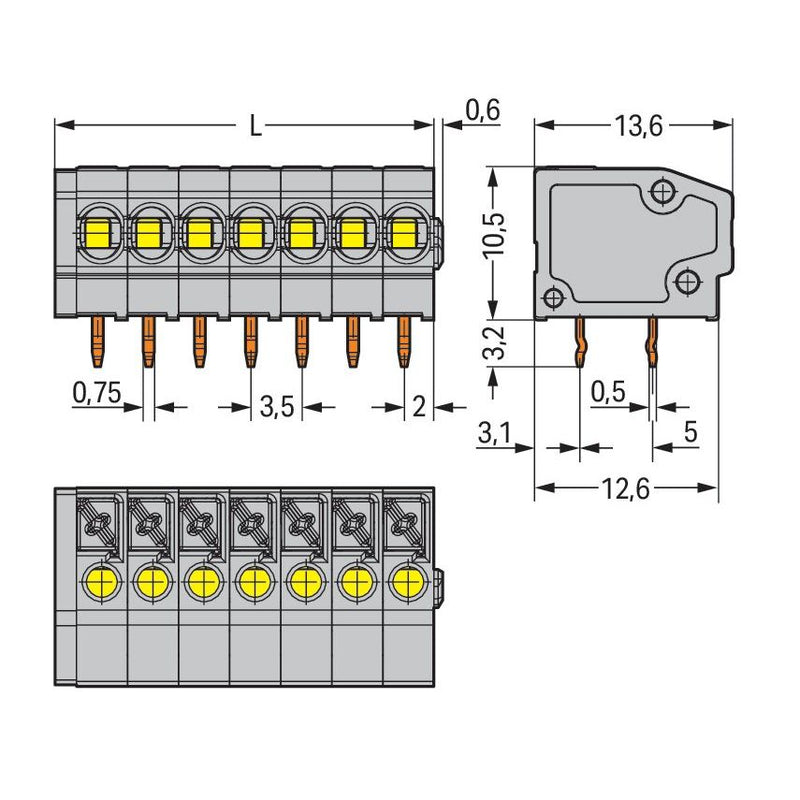

Die Leiterplattenklemme hat die Artikelnummer 805-114 und ermöglicht einen einfachen und sicheren Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße betragen in Breite x Höhe x Tiefe (50,5 x 13,7 x 13,6) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 1,5 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter in einem 0 °-Winkel zur Oberfläche.

Technische Details
Höhe	10,5 mm
Anzahl der elektrischen Anschlüsse	14
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	17,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
25 x WAGO GmbH & Co. KG - Leiterplattenklemme Leiterplattenklemme 805-114 Drücker,1,5mm²,grau
